JIW-H110-COM6

KC인증 MSIP-REM-JPW-JCT-LP



H110/CPU6,7세대/COM6(RS232*6)/

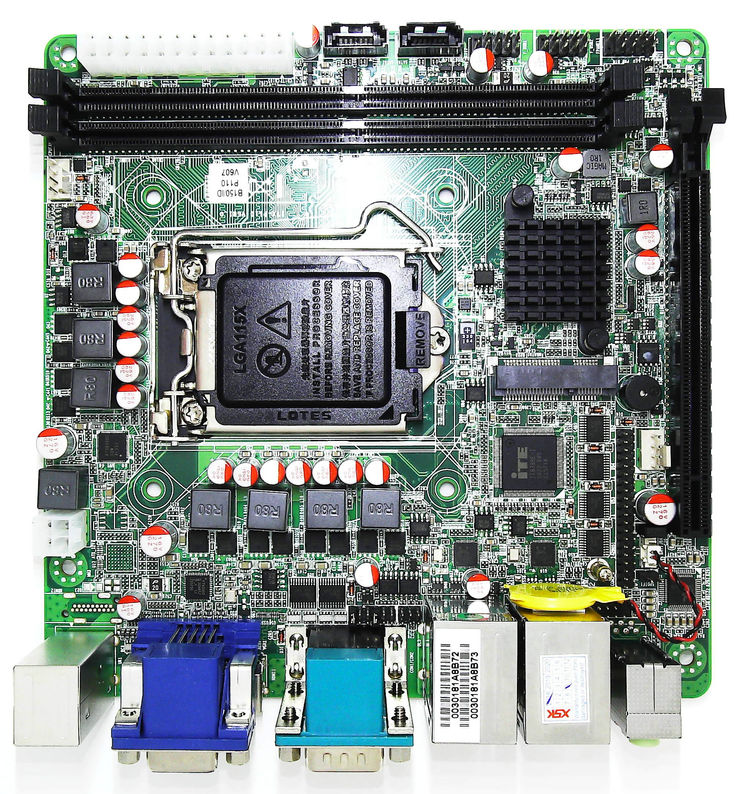

COM*6 PORT 지원하는 H110 칩셋적용한 ITX 메인보드









[메인보드 사용시 참고할 내용]



1. M-SATA 슬롯 사용시 주의사항

M-SATA 슬롯의 경우 보드버전 1.0 의 경우에 한하며 보드 버전이 1.1 의 경우에는 해당 슬롯은 Mini-Pcie 로 동작합니다. 사용 용도에 따라 문의 바랍니다.

Mini-Pcie 의 경우 무선랜 이나 기타 카드의 사용이 가능합니다.

M-SATA 의 경우 저장 매체 슬롯으로 사용됩니다.



2. 전원 인가에 대한 다양한 설정방법

부팅시 Del 키를 누르시면 Bios 로 진입 합니다. 두번째 탭의 4번째 항목으로 진입 하시면 시간설정 부팅인 RTC 또는 Wake System with Fixed Time 와 오토온 (전원 인가시 자동 부팅) 기능을 설정 하실수 있습니다. 진입후 첫번째 항목을 보시면 Disabled 로 되어있습니다.

이것을 Fixed Time 로 변경 하시면 시간설정 부팅 기능을 사용하실 수 있습니다.

마지막 항목은 Rsetore on AC power Loss 로 전원인가시 자동 부팅 기능을 사용하실 수

있습니다. 이 항목외에 보드의 점퍼로도 Auto on 기능의 활성이 가능합니다. 설정을 변경하신 후에는 맨 마지막탭의 저장 및 재부팅을 꼭 실행하시어 재부팅을 해주셔야  설정이 저장되어 집니다.

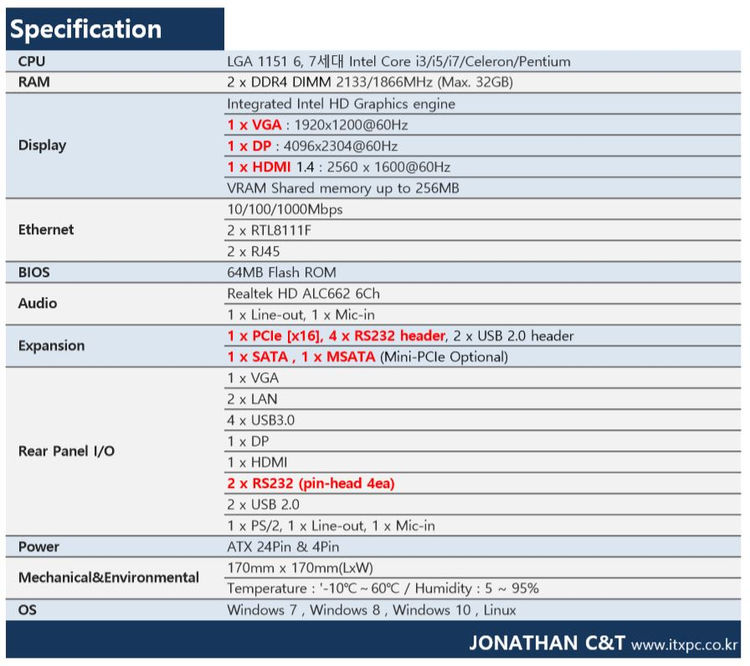

CPU

- LGA 1151 6, 7세대 Intel Core i3/i5/i7/Celeron/Pentium

RAM

- 2 x DDR4 DIMM 2133/1866MHz (Max. 32GB)

Display

- Integrated Intel HD Graphics engine

- 1 x VGA : 1920x1200@60Hz

- 1 x DP : 4096x2304@60Hz

- 1 x HDMI 1.4 : 2560 x 1600@60Hz

- VRAM Shared memory up to 256MB

Ethernet

- 10/100/1000Mbps

- 2 x RTL8111F, 2 x RJ45

BIOS

- 64MB Flash ROM

Audio

- Realtek HD ALC662 6Ch

- 1 x Line-out, 1 x Mic-in

Expansion

- 1 x PCIe [x16], 4 x RS232 header, 2 x USB 2.0 header

- 1 x SATA , 1 x MSATA (Mini-PCIe Optional)

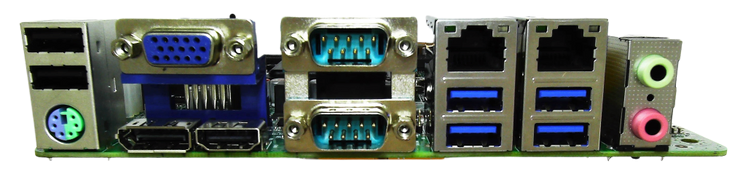

Rear Panel I/O

- 1 x VGA2 x LAN4 x USB3.01 x DP1 x HDMI

- 2 x RS232 (pin-head 4ea)2 x USB 2.0

- 1 x PS/2, 1 x Line-out, 1 x Mic-in

Power

- ATX 24Pin & 4Pin

Mechanical&Environmental

- 170mm x 170mm(LxW)

Temperature : '-10℃～60℃ / Humidity : 5 ~ 95% ​

OS

- Windows 7 , Windows 8 , Windows 10 , Linux



H110 Driver
