COM 16포트 지원, 랙 마운트 구조로 설계된 산업용 패널 시스템
산업용 제어 시스템이나 장비 연동 환경에서는 단순한 터치 패널 이상의 요구사항이 존재합니다.
특히 통신 포트의 다양성과 설치 환경의 제약을 고려하면, 고정성과 확장성, 내구성을 동시에 만족하는 패널 PC가 필요합니다.
이번에 제작된 랙마운트형 패널 PC는 17인치 터치 디스플레이를 중심으로,
19인치 표준 랙마운트 프레임에 맞춰 설계된 제품으로, 고정형 설치가 용이하며
COM 포트의 확장성과 내부 안정성까지 모두 갖춘 솔루션입니다.

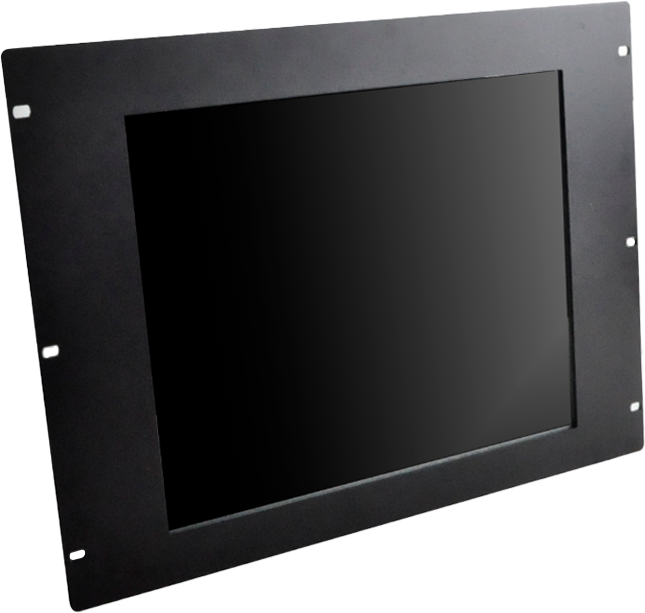

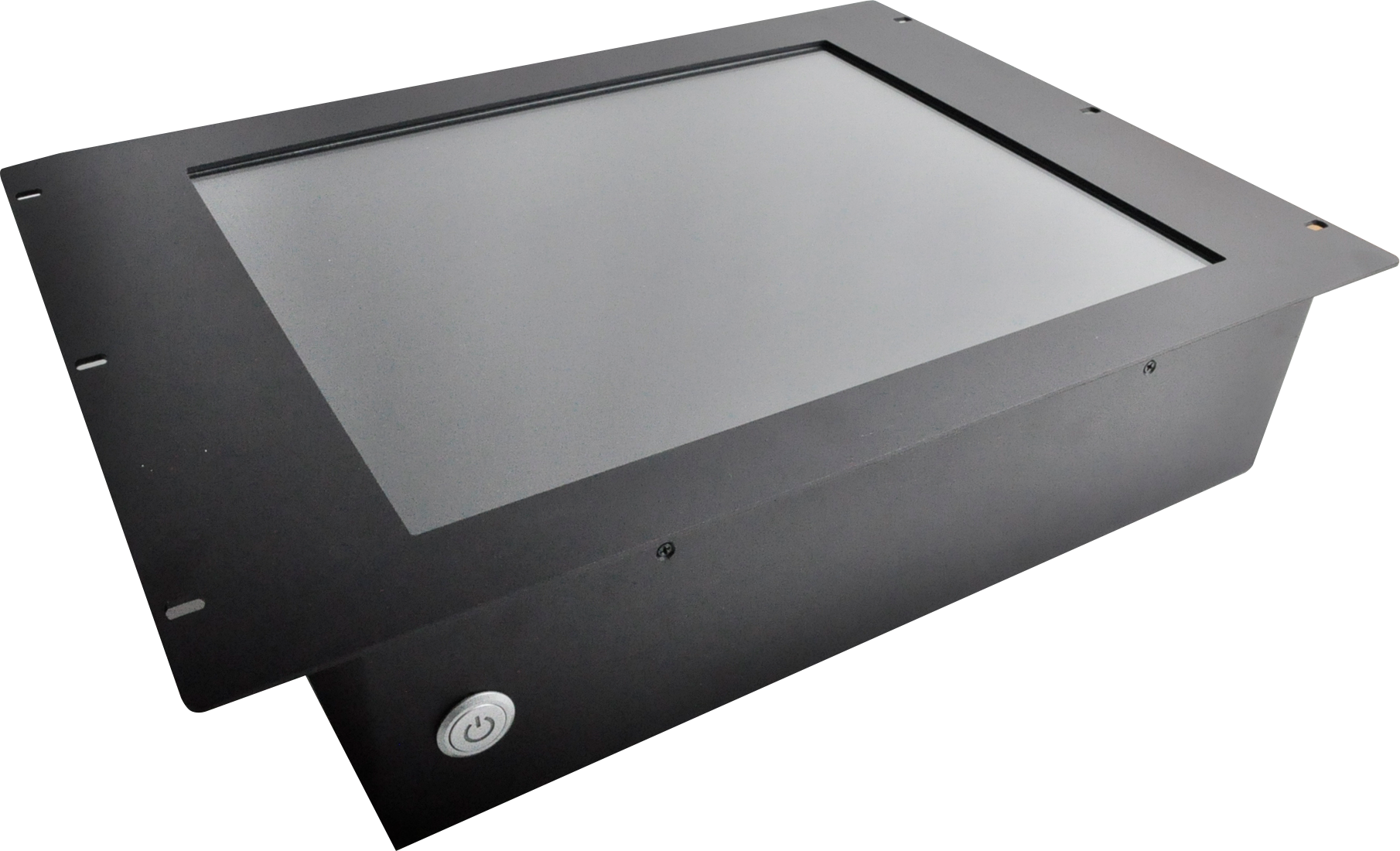

17인치 터치 디스플레이 + 19인치 랙마운트 규격
디스플레이는 17인치 터치 패널을 사용하였으며,
프레임은 표준 19인치 랙 장비에 맞춰 제작되어 제어 캐비닛이나 서버랙 등에 손쉽게 고정 설치가 가능합니다.

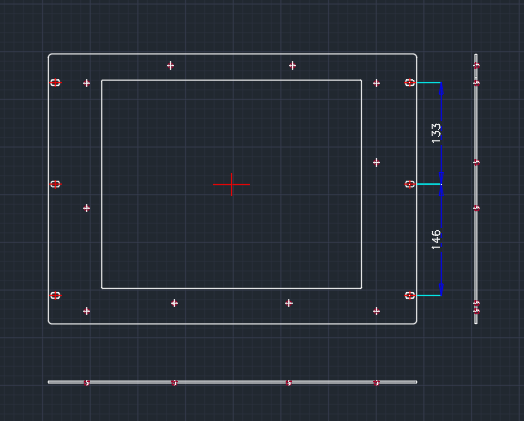

전면에는 표준 고정홀이 포함되어 있어 별도 가공 없이도 다양한 환경에 대응할 수 있습니다.
최대 COM 16포트 지원 – 시리얼 통신 환경에 최적화
고객 요구에 맞춰 이번 모델은 최대 16개의 COM 포트를 사용할 수 있도록 설계되었습니다.
- 메인보드는 기본적으로 COM 12포트까지 지원되는 산업용 보드를 채택
- 여기에 시리얼 확장 카드와 목사 케이블을 추가 구성하여 총 16포트까지 확장이 가능
- CAN 통신 등 추가 포트 구성도 옵션으로 대응 가능
이러한 구성은 장비 제어, 테스트 설비, 데이터 로깅 시스템 등에서 강력한 통신 유연성을 제공합니다.
I/O 구성

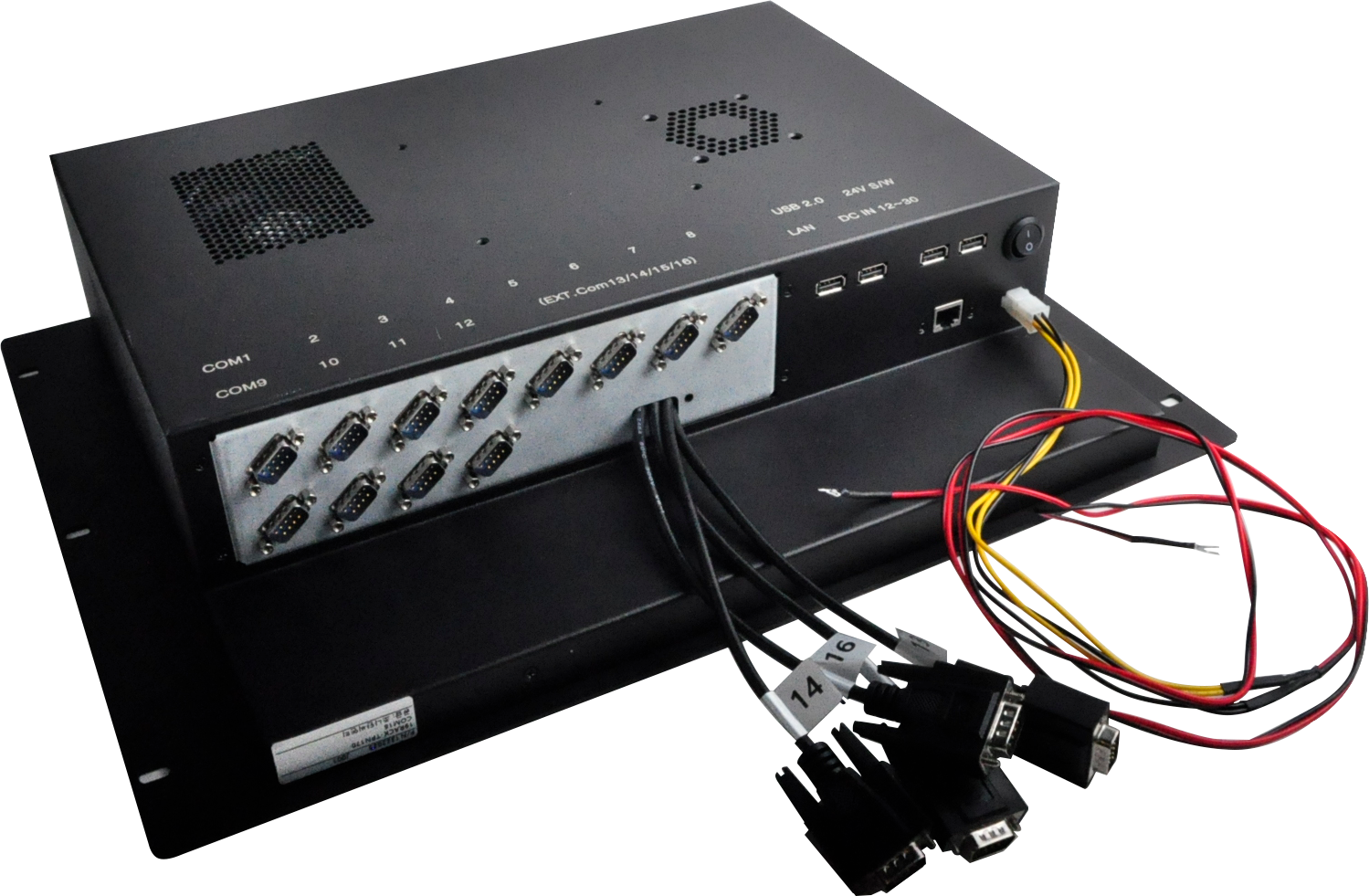

본 제품은 I/O 포트가 제품 하단에 집중 배치된 구조입니다.
최대 16개의 COM 포트를 사용해야 한다는 조건이 붙은만큼, 효율적인 I/O 배치가 무엇보다 중요했습니다.
메인보드의 I/O 포트가 외부에 직접 노출되지 않도록 본체 내부 깊숙이 배치하고,
필수적인 포트만 연장 케이블을 사용해 외부에 배치될 수 있도록 했습니다.
하단부 구성은 좌우로 분리되어 설계되었으며,
- 좌측에는 전원 스위치, USB 4포트, LAN 1포트 배치
- 우측에는 통신용 브라켓 홀을 제공,
- COM 16포트
- COM 6 + CAN 2 포트 구성 등
선택적으로 장착할 수 있도록 설계되어 있습니다.
제품 사양 요약
- 디스플레이: 17" 터치 패널
- 외형 크기: 19인치 랙마운트 프레임
- 포트 구성
- 좌측 하단: 전원 버튼, USB ×4, LAN ×1
- 우측 하단: 통신 브라켓 교체형 구성
- COM 포트: 기본 12포트 + 확장 카드로 최대 16포트
- 내부 구조: 메인보드 I/O 직접 노출 없이 내부 배치
- 특징: COM 및 CAN 포트 사용에 따른 브라켓 변경 적용 / 17인치 터치 디스플레이 / 견고한 랙 고정
이번 랙마운트형 17인치 패널 PC는 단순한 디스플레이 장치를 넘어,
산업 현장의 실사용 조건과 확장성 요구를 모두 반영한 설계로 완성되었습니다.
COM 포트를 최대 16개까지 지원할 수 있는 구조, 효율적인 하단 I/O 배치,
그리고 19인치 표준 랙에 대응하는 견고한 장착성은
시리얼 기반 제어 시스템을 운영하는 환경에서 차별화된 성능을 제공합니다.
다채로운 통신 포트 구성과 안정성을 동시에 필요로 하는 환경이라면,
이 패널 PC가 훌륭한 선택이 될 것입니다.
제품에 대한 문의, 기구 설계 협업 및 기술 상담은 언제든 아래 카카오플러스로 문의 바랍니다.
https://pf.kakao.com/_sSved/chat
