시리얼 통신 특화 17인치 500cd 일체형 랙마운트 PC

19인치 표준 랙에 장착 가능한 500cd 17인치 패널 일체형 PC 소개

이번에 소개하는 모델은 표준 19인치 서버랙(Rack)에 바로 장착할 수 있는 17인치 패널 일체형 PC입니다.
서버룸, 관제환경, 산업제어 설비 등에서 시리얼 기반 통신 장비가 많은 환경을 위해 최적화된 구조로 설계된 제품입니다.

핵심은 '랙 호환성 + 대량 COM 포트 지원'이라는 두 가지 장점을 일체형 PC 형태에 결합한 점입니다.

---

1. 500cd 고휘도 17인치 패널 적용





전면부는

• 17인치 고휘도 500cd 패널,
• 산업용 등급의 넓은 시야각 디스플레이,
• 견고한 메탈 베젤 구조

가 적용되어 조도 변화가 큰 컨트롤룸·정비실·설비장 등의 환경에서도 안정적인 화면 시인성을 제공합니다.

---

2. 19인치 표준 랙(Rack)에 바로 장착 가능한 구조

제품 외곽은 랙마운트 규격에 맞춰 설계되어 있어
기존 서버랙, 네트워크랙, 산업용 캐비넷에 추가 브라켓 없이 바로 장착할 수 있습니다.

• 장비 정리 용이
• 유지보수 접근성 향상
• 장비 통일화

Rack 시스템을 구축하는 기업 및 공장 환경에서 특히 강력한 장점입니다.

---

3. 시리얼 통신 환경을 위한 최적화 – 16개 COM 포트 홀 제공

이 제품의 가장 큰 특징은 대량의 시리얼(Serial) 포트를 수용할 수 있는 구조입니다.

하단 I/O 영역에는

• 최대 16개까지 뚫어서 사용 가능한 COM 포트 홀
  이 배치되어 있습니다.

이 설계 방식은 PLC·센서·전광판·제어모듈·전산장비 등
여러 장비를 동시에 RS-232/RS-485로 연결해야 하는 산업 환경에서 특히 강력한 강점입니다.

즉, “시리얼 통신 중심의 현장”에 최적화된 구조라고 할 수 있습니다.

---

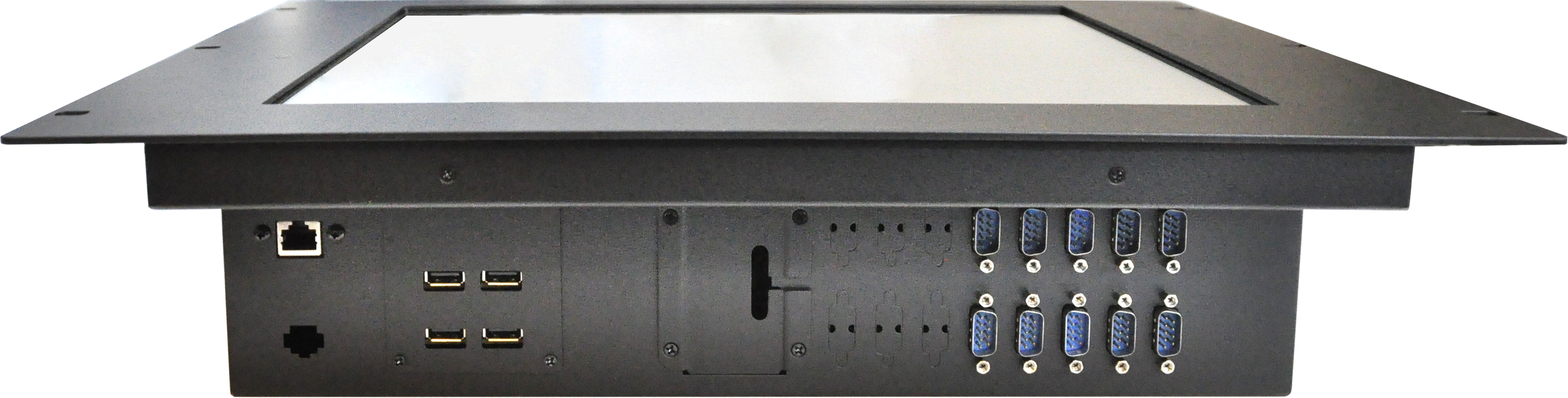

4.  포트 구성 – 실사용 중심으로 정리

하단 I/O 구성은 단순하면서도 실사용성이 높게 구성했습니다.

전원 입력용 케이블 장착 모습

• USB 2.0 포트 4개
• LAN x1 (RJ45)
• 24V 전원 입력용 4P Molex 단자
• 최대 16개의 COM 포트 홀

USB와 LAN은 보드의 기본 포트가 아닌,
별도로 장착한 USB 기판과 LAN 연장 케이블을 통해 외부로 매핑한 구조입니다.

즉, 외부 I/O는 모두 보드와 분리된 확장 형태로 구성되어 있습니다.

상단에는 전원 스위치가 배치되어있습니다.

---

5. 보드는 내부에 배치 – 외부는 구성 목적에 맞게 깔끔하게

시리얼 통신 중심 구조이기 때문에
보드의 기본 I/O를 외부에 노출시키지 않고 내부에 완전히 매립하는 방식을 적용했습니다.

외부 I/O는 모두 다음 방식으로 별도 구성됩니다:

• USB → 전용 USB 확장 기판 사용
• LAN → LAN 연장 케이블(RJ45 Extension)
• COM 포트 → 보드에서 나온 시리얼 케이블을 랙용 하단 홀에 매핑

즉, 외부에서 보이는 단자들은 "보드 I/O 그대로"가 아니라
랙 환경에 최적화되도록 재배치된 I/O 전용 설계입니다.

이런 방식은

• 배선 정리 향상
• 랙 구성 일관성 확보
• 보드 교체 시 유지보수 간편화

등의 이점을 제공합니다.



6. 정리 – 랙 환경, 시리얼 통신, 복수 장비 연동에 특화된 일체형 PC

이번 17인치 랙마운트 일체형 PC는 다음과 같은 환경을 위해 설계된 전문 장비입니다:

• 시리얼 통신 장치가 많은 산업 자동화 라인
• 관제 환경 및 서버룸
• 장비 모니터링 및 제어용 제어 패널
• 통신 장치 집약형 공장/연동 장치
• 네트워크/서버/제어 장비를 랙 규격으로 통합하려는 기업

19인치 Rack 호환성 + 고휘도 패널 + 대량 COM 포트 설계는
일반 일체형 PC와는 완전히 다른 목적성을 갖는,
산업 현장에 특화된 매우 강력한 조합입니다.

앞으로도 조나단씨엔티는 고객사의 환경과 장비 특성에 맞춰 더 유연하고 안정적인 솔루션을 지속적으로 개발해 나가겠습니다.

감사합니다.
