55인치 대형 디스플레이로 구현한 자동판매기형 키오스크 시스템

이번에 소개할 제품은
55인치 정전식 터치 패널을 적용한 자동판매기 형태의 키오스크입니다.
이전과 동일한 55인치 대형 터치 패널을 사용했지만,
이번 모델은 단순 안내용이 아닌 실제 물품 판매를 위한 자동판매기 구조로 설계·제작되었습니다.

---





전면부 구성 : 키오스크와 자동판매기가 결합된 55인치 대형 터치 시스템

이 제품의 가장 큰 특징은
기존 자동판매기 구조에 키오스크 개념을 접목했다는 점입니다.

일반적인 자동판매기는
상품 선택과 결제가 버튼 중심으로 이루어지는 반면,
이번 모델은 55인치 대형 정전식 터치 패널을 중심으로
상품 탐색, 상세 안내, 인증, 결제까지
모든 과정을 하나의 키오스크 UI 흐름로 구성할 수 있도록 설계했습니다.

55인치 패널은
단순히 화면 크기를 키운 것이 아니라,

여러 상품을 한 화면에서 동시에 보여주고,
이미지·상세 설명·안내 메시지를 함께 배치할 수 있어
사용자가 ‘기계를 조작한다’기보다
화면을 자연스럽게 사용하는 경험을 제공하는 역할을 합니다.

즉, 이 제품은
자판기의 판매 기능과 키오스크의 인터페이스를 결합한 형태라고 볼 수 있습니다.

---



이 대형 터치 화면을 중심으로

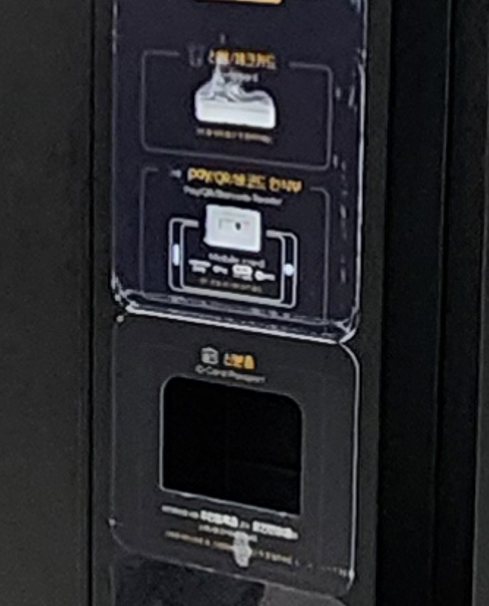

패널 우측에는 신분증 스캐너, 카드 리더기, QR 리더기를 일체형으로 배치해
화면을 보며 인증과 결제를 자연스럽게 이어갈 수 있도록 동선을 구성했습니다.

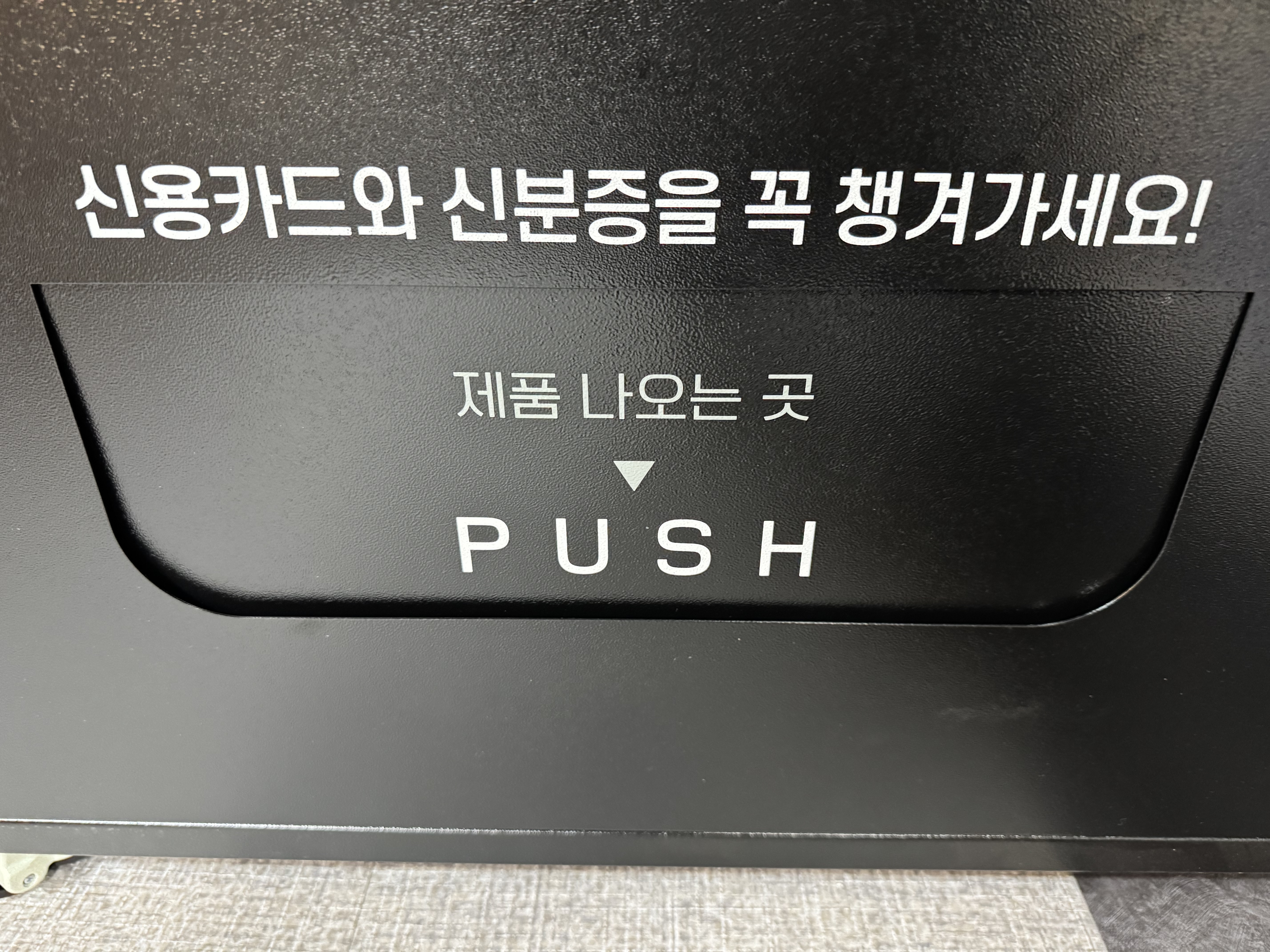

제품 하단부에는
구매 완료 후 상품을 수령할 수 있는
상품 배출구(수령 도어) 가 적용되어 있으며,

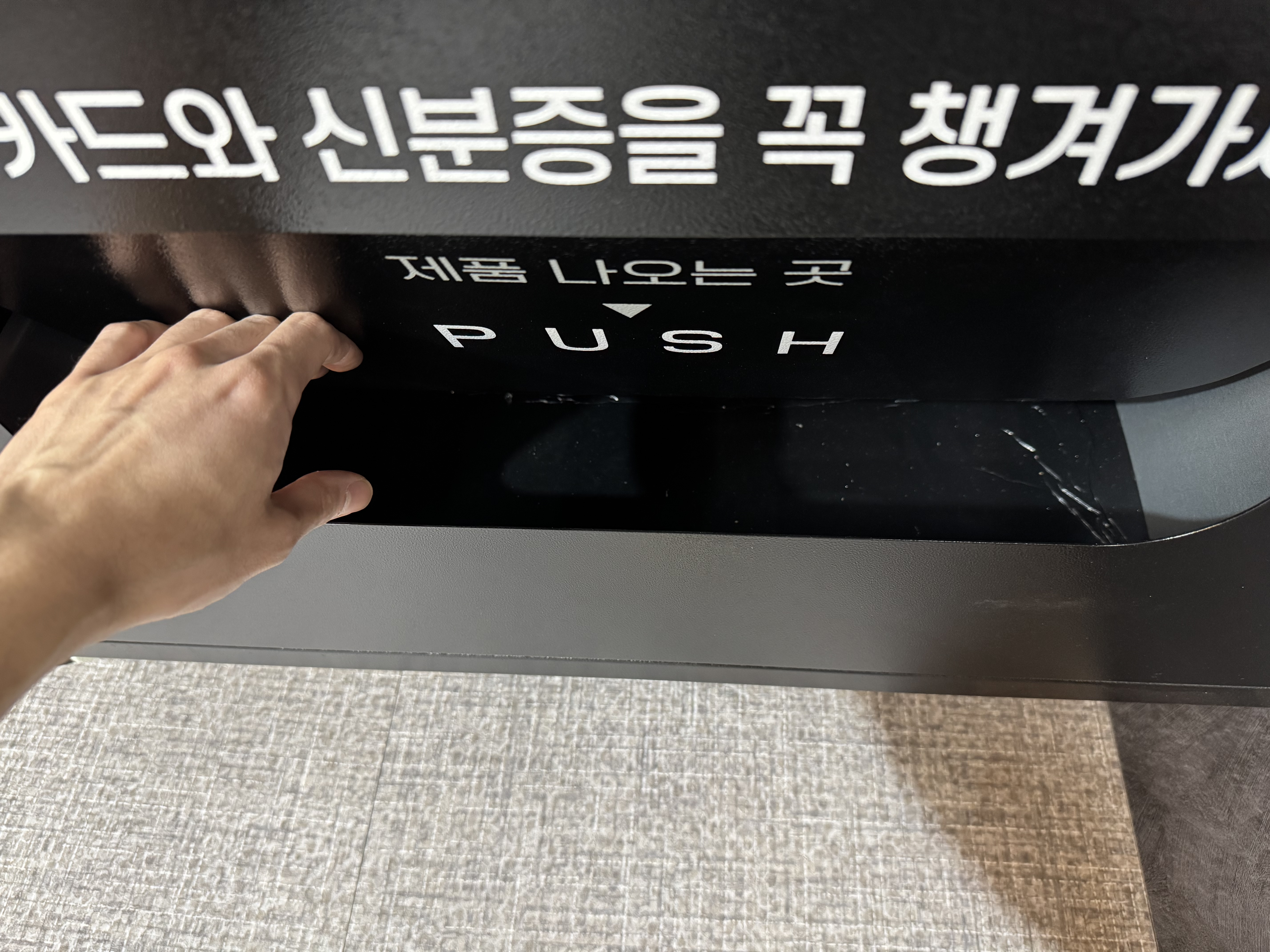

내부에서 낙하된 상품을 사용자가 직접 꺼낼 수 있는 구조입니다.

전면부 전체는 양문 개방형 구조로 제작되었고,
우측 잠금장치를 해제해야만 내부에 접근할 수 있도록 설계해
운영 중에는 보안을 유지하면서
점검 및 상품 보충 시에는 유지보수 편의성을 확보했습니다.



---

내부 구조 : 8단 서랍형 선반 + 스프링/컨베이어 방식

전면 도어를 열면 내부에는
레일에 장착된 8단 서랍형 선반 구조가 적용되어 있습니다.

각 선반에는

• 스프링 방식
• 컨베이어 벨트 방식

을 고객사 요청에 따라 선택 적용할 수 있도록 설계했습니다.
실제로 이번 프로젝트에서도
스프링 전용 타입, 컨베이어 벨트 적용 타입 모두 제작 경험이 있습니다.

물품 보충 시에는
천장부에 적용된 센서 조명이 작업자의 움직임을 감지해 자동으로 점등되며,
8단 선반은 앞으로 당겨지는 구조라
물품을 쉽고 빠르게 보충할 수 있습니다.

---

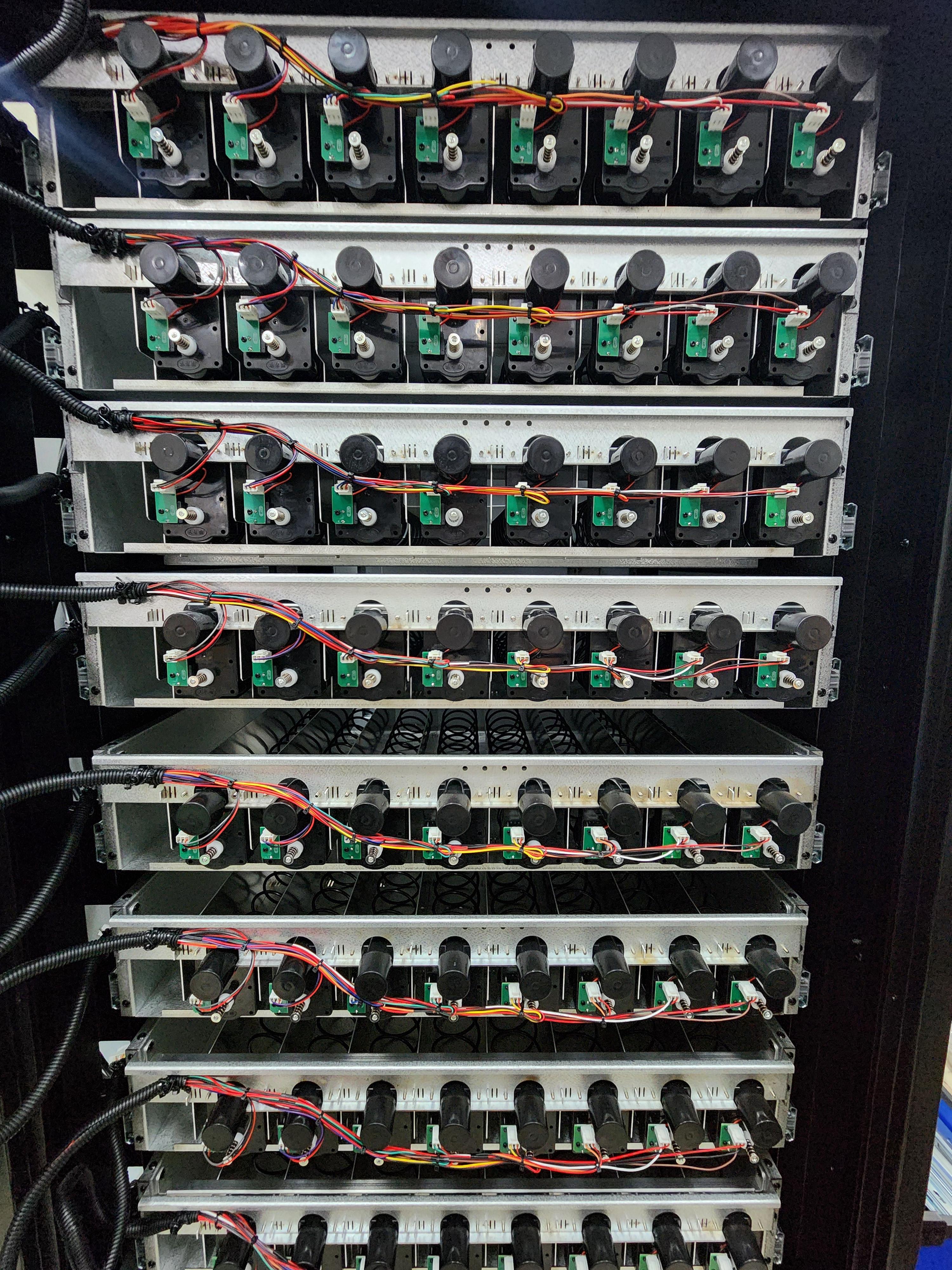

구동 방식 : 모터 제어 기반 자동 판매 구조

각 스프링 및 컨베이어 벨트는
모터 구동 방식으로 작동합니다.

자동판매기 1대 기준으로
약 63~64개의 모터가 적용되며,
구매된 상품에 따라 해당 위치의 모터에 제어 신호를 전달해 동작합니다.

• 스프링 방식 :
  모터가 1회전하며 스프링을 회전시켜 상품을 낙하시킴
• 컨베이어 방식 :
  컨베이어 벨트가 동작해 상품을 이송 → 상품 낙하를 센서가 감지하면 자동 정지

이와 같은 방식으로
구매한 상품만 정확하게 배출되도록 제어됩니다.



---

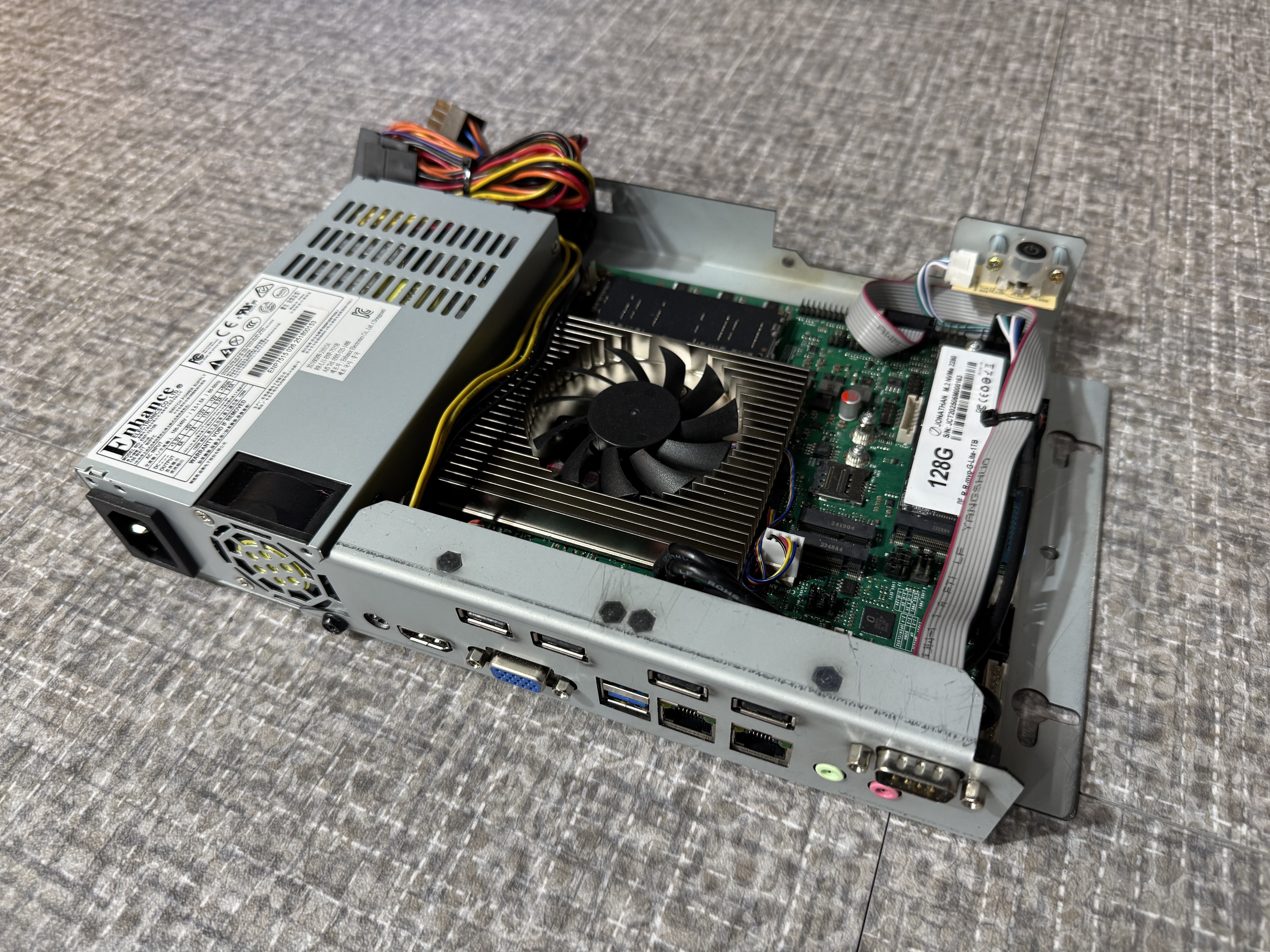

PC 구성 : 산업용 ITX 모바일 보드 적용

제품에는 12세대 CPU가 내장된 산업용 ITX 모바일 보드를 적용했습니다.

해당 보드는 오픈 프레임 형태의 케이스에

• 150W파워
• 추가 I/O 포트

와 함께 장착되어,
점검 및 유지보수가 쉽도록 구성했습니다.

이번 프로젝트에서는 12세대 CPU를 사용했지만,
셀러론 등급부터 고성능 CPU 구성까지도 유연하게 적용이 가능합니다.

---

하단부 구조 : 이동형 캐스터 적용

제품 하단에는 브레이크 기능이 포함된 이동형 캐스터(바퀴) 가 장착되어 있습니다.

무게가 상당한 자동판매기 형태의 제품이지만

• 이동 시에는 부드럽게 이동 가능
• 설치 후에는 브레이크를 통해 위치 고정

이를 통해 설치 및 재배치 작업 시에도 부담을 줄일 수 있도록 설계했습니다.







---

본 제품은 55인치 대형 터치 패널을 기반으로 한 자동판매기형 키오스크로,
결제·인식 장치, 다채널 모터 제어, 산업용 PC 구성을 통해
안정적인 무인 판매 시스템을 구현했습니다.

구성 요소는 현장 환경과 운영 목적에 따라 커스터마이징이 가능합니다.







산업용 컴퓨터 및 장비에 대한 보다 자세하고 다양한 정보는 아래 링크들을 참고해 주시길 바랍니다.

감사합니다.
