이번에 소개해드릴 제품은
55인치 대형 디스플레이 패널이 적용된 산업용 키오스크입니다.
"이번에 소개할 모델은 55인치 패널 기준 설계 제품이지만,
설치 환경에 따라 21.5, 24, 27, 32인치 등 다양한 패널 사이즈로 맞춤 제작이 가능합니다."
"공간 제약, 사용 목적, 시인성 요구 사항에 맞춰
패널 크기 및 내부 구성 변경에 대한 상담도 함께 진행하고 있습니다."
대형 화면이 필요한 안내 시스템, 전시·홍보용 키오스크,
혹은 터치 기반의 직관적인 UI를 강조해야 하는 환경을 고려해
기획 단계부터 구조 안정성과 실사용 편의성을 중심으로 설계·제작했습니다.

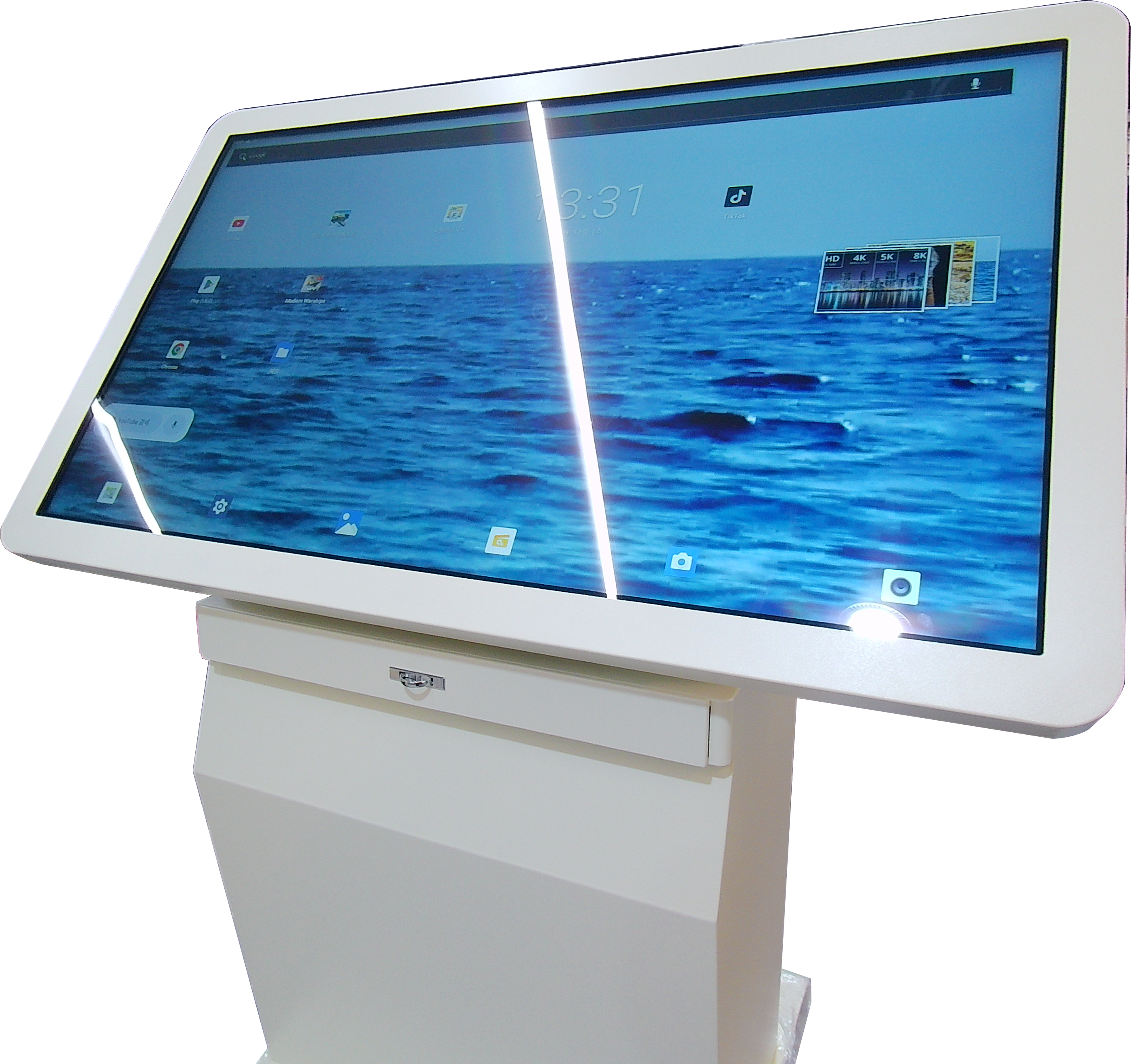

55인치 대형 패널, 넓은 화면이 주는 직관적인 사용성
55인치 패널이 적용된 키오스크는
일반적인 21.5인치, 32인치 키오스크와는 확실히 다른 사용자 경험을 제공합니다.
- 넓은 화면으로 정보 가독성 향상
- 멀리서도 한눈에 들어오는 시인성
- 터치 UI 구성 시 여유 있는 레이아웃 설계 가능
전면부 : 터치 + 키보드/마우드 병행 사용 구조
전면부를 보면,
55인치 패널 하단에 레일 방식의 서랍 구조를 적용했습니다.
이 서랍에는 키보드와 마우스를 수납할 수 있도록 설계되어 있어,
- 기본 사용 시에는 터치 인터페이스로 간편하게 조작
- 설정, 유지보수, 특정 입력이 필요한 경우
→ 서랍을 열어 키보드·마우스를 바로 사용
할 수 있도록 구성했습니다.
실제 현장에서는 “터치만 쓰다가, 가끔 키보드가 필요한 상황”이 자주 발생하는데
그런 상황을 고려한 실사용 중심 설계입니다.
후면부 상단 : 패널 I/O 및 쿨링 구조

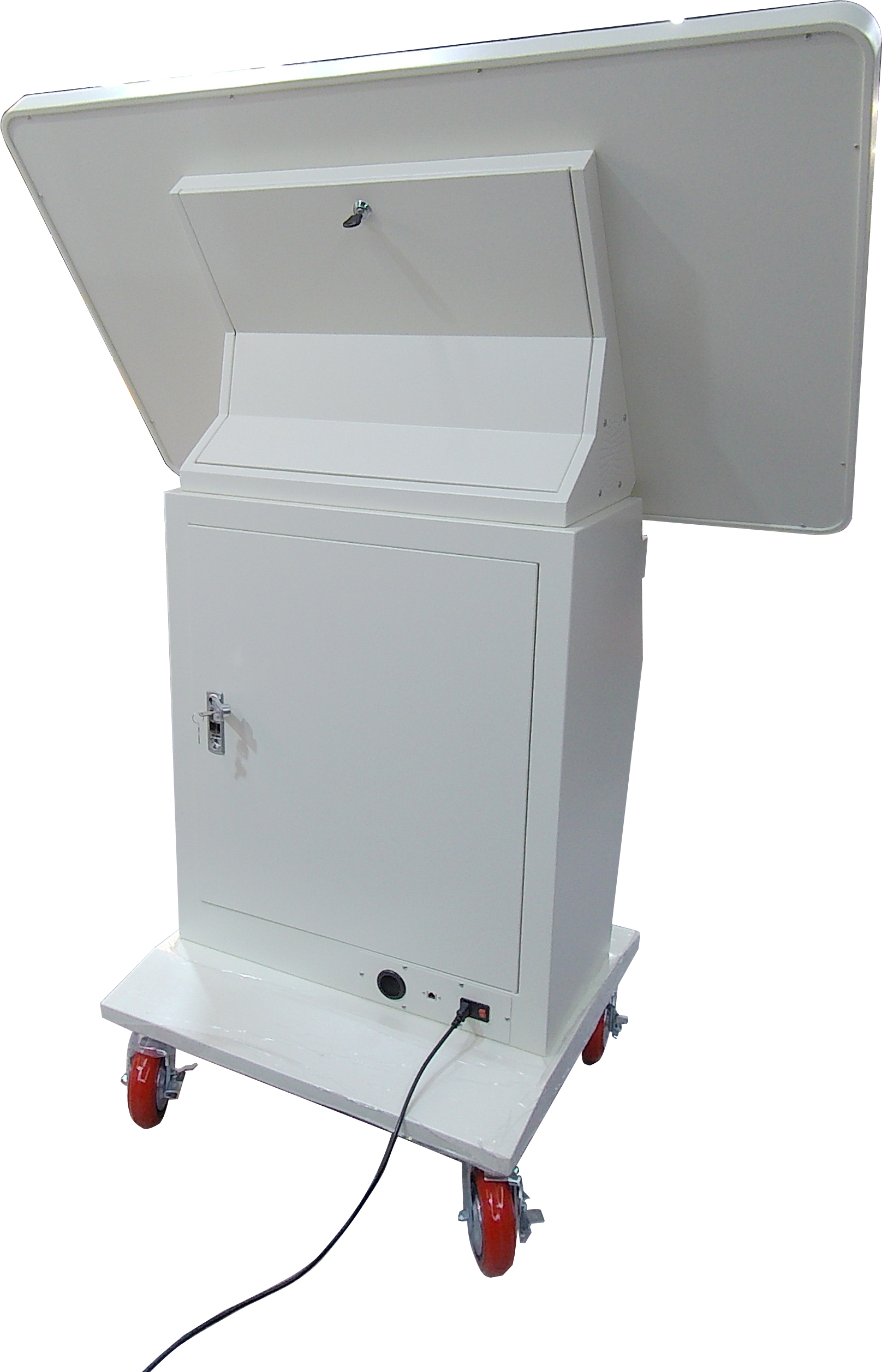

제품 뒷면을 보면 상단부와 중단부에 각각 잠금장치가 적용되어 있습니다.
먼저 상단부 잠금장치를 해제하면

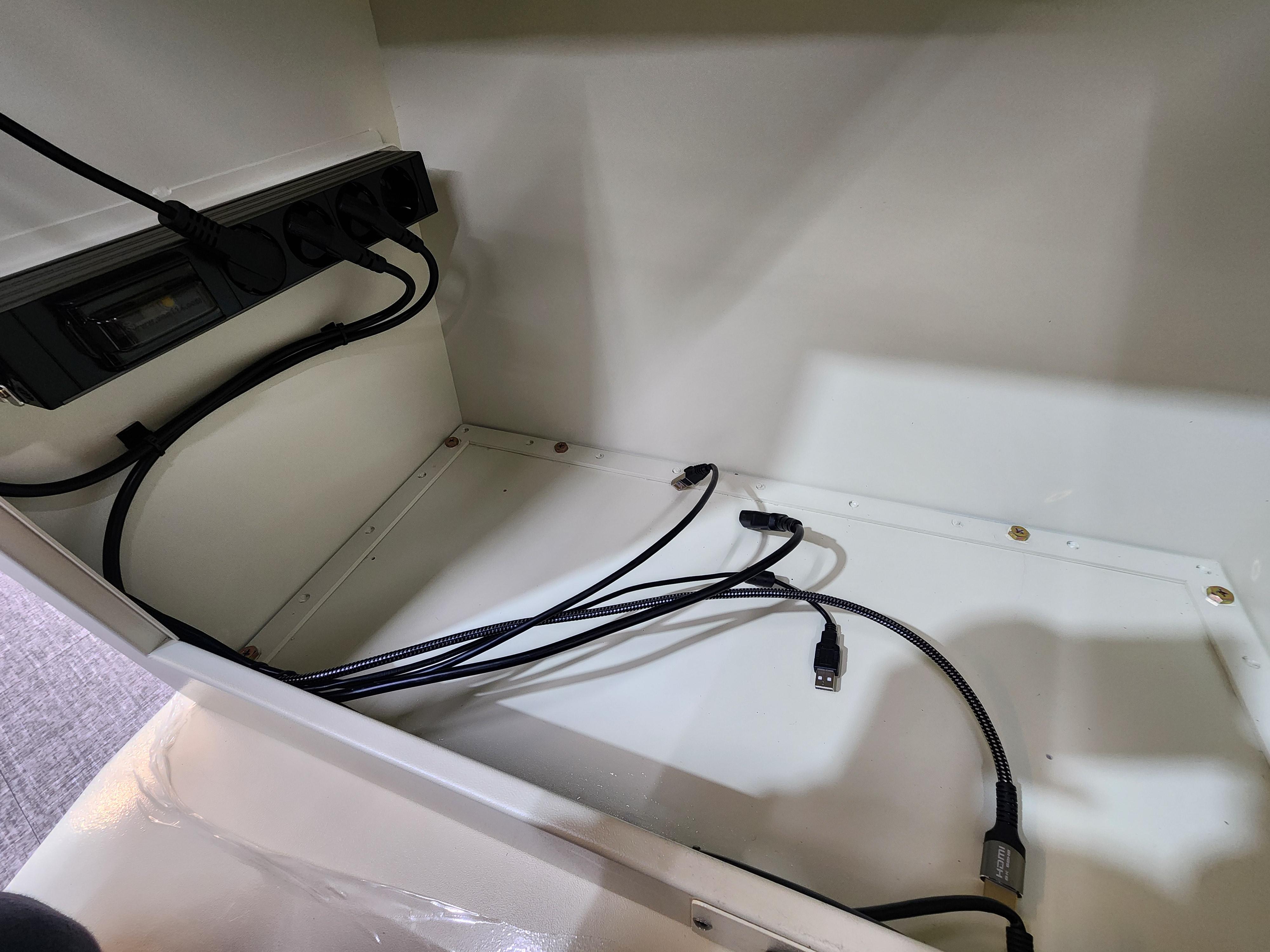

55인치 패널의 후면 I/O와 패널 관련 케이블에 바로 접근할 수 있습니다.
또한 측면에는 220V 전원으로 동작하는 쿨링 팬을 적용해
함체 내부의 열기를 효과적으로 외부로 배출할 수 있도록 설계했습니다.
대형 패널 + 내부 PC가 함께 들어가는 구조인 만큼
발열 관리 역시 중요한 포인트 중 하나입니다.
후면부 중단 : 내부 2단 구조 설계

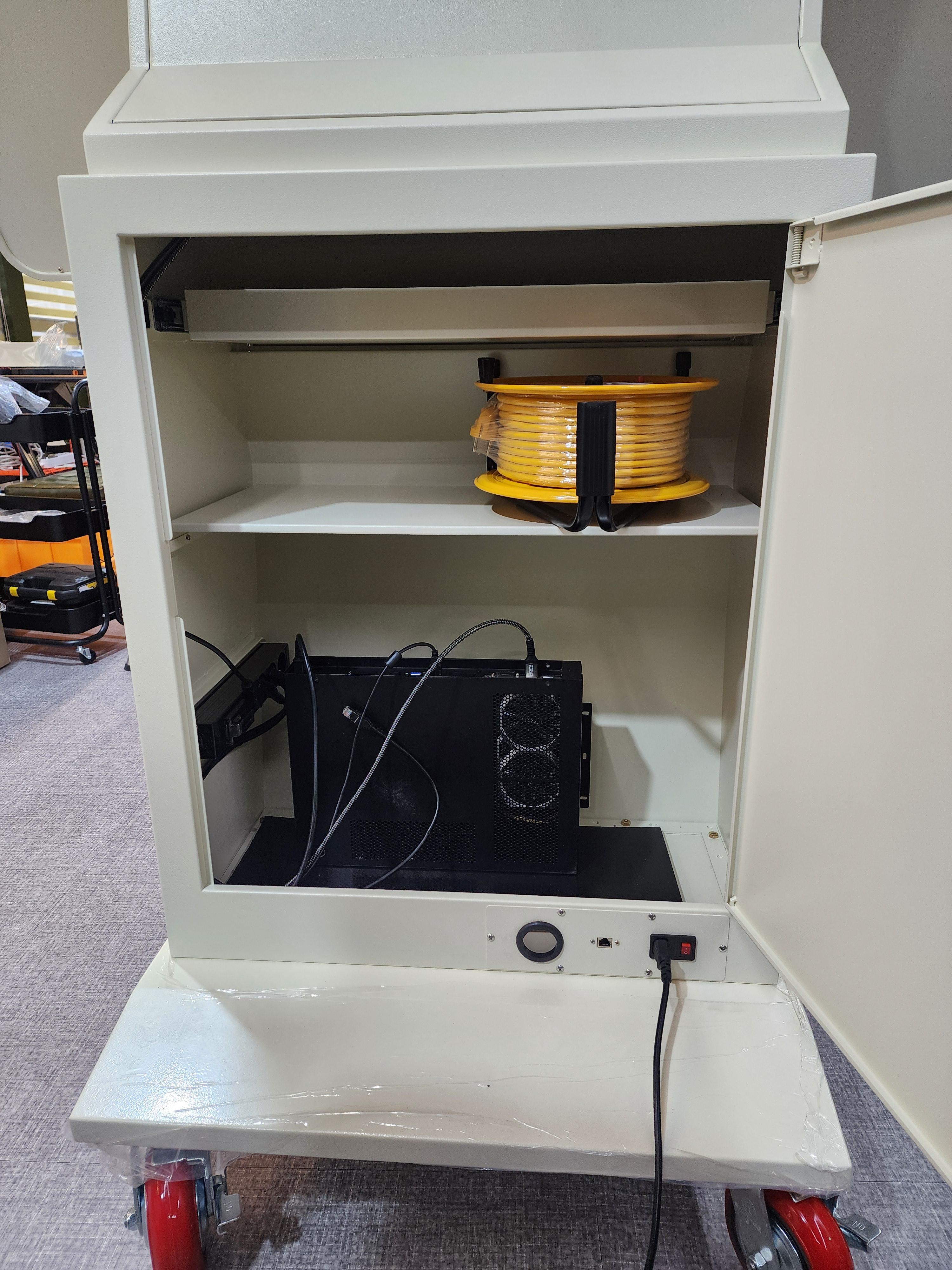

중단부 잠금장치를 해제하고 내부를 열어보면
공간이 2개의 층으로 분리되어 있습니다.
상단부에는 릴 타입 멀티탭이 들어있으며 추가적인 수납이 가능하고,
하단부에는 내부 콘센트가 배치되어 있으며, PC를 설치할 수 있는 공간이 마련되어있습니다.
전원 및 네트워크 연결 구조
키오스크 하단부에는 AC 인렛이 배치되어 있습니다.
- 외부에서 전원 케이블을 AC 인렛에 연결
- 내부 콘센트로 전원이 공급되는 구조
로 설계해,
외부 배선은 최소화하고 내부 구성은 유연하게 사용할 수 있도록 했습니다.
또한 하단부에 LAN 연장 포트를 배치해
네트워크 연결 역시 외부에서 간편하게 연결할 수 있도록 구성했습니다.
그 옆에는
전원 연장선 릴 및 기타 케이블들이 지나갈 수 있도록
케이블 패스 홀을 별도로 설계해두어
내부 배선 정리와 확장성을 고려했습니다.
색상 및 이동성 옵션
제품 색상은 아이보리 톤으로 제작해
공공기관, 전시장, 로비 공간 등
다양한 환경에 무난하게 어울리도록 했습니다.
이번 모델은 고객사 요청에 따라 이동형 캐스터(바퀴) 를 적용했지만,
바퀴 없이 고정형으로 하부를 깔끔하게 마감한 스탠딩 타입으로도 제작이 가능해,
설치 환경에 맞춰 커스터마이징이 가능합니다.
55인치 패널이 적용되는 키오스크는
외형만큼이나 내부 구조와 안정성이 중요해지는 영역입니다.
이번 제품은
패널 하중 분산, 내부 발열 관리, 유지보수 접근성까지
실제 제작·납품 경험을 바탕으로 하나씩 검토하며 설계한 모델입니다.
단순 조립형이 아닌,
설치 후 장기간 안정적으로 운용할 수 있는
산업용 키오스크를 찾고 계신다면
이번 55인치 키오스크도 충분히 검토해보실 수 있는 구성입니다.

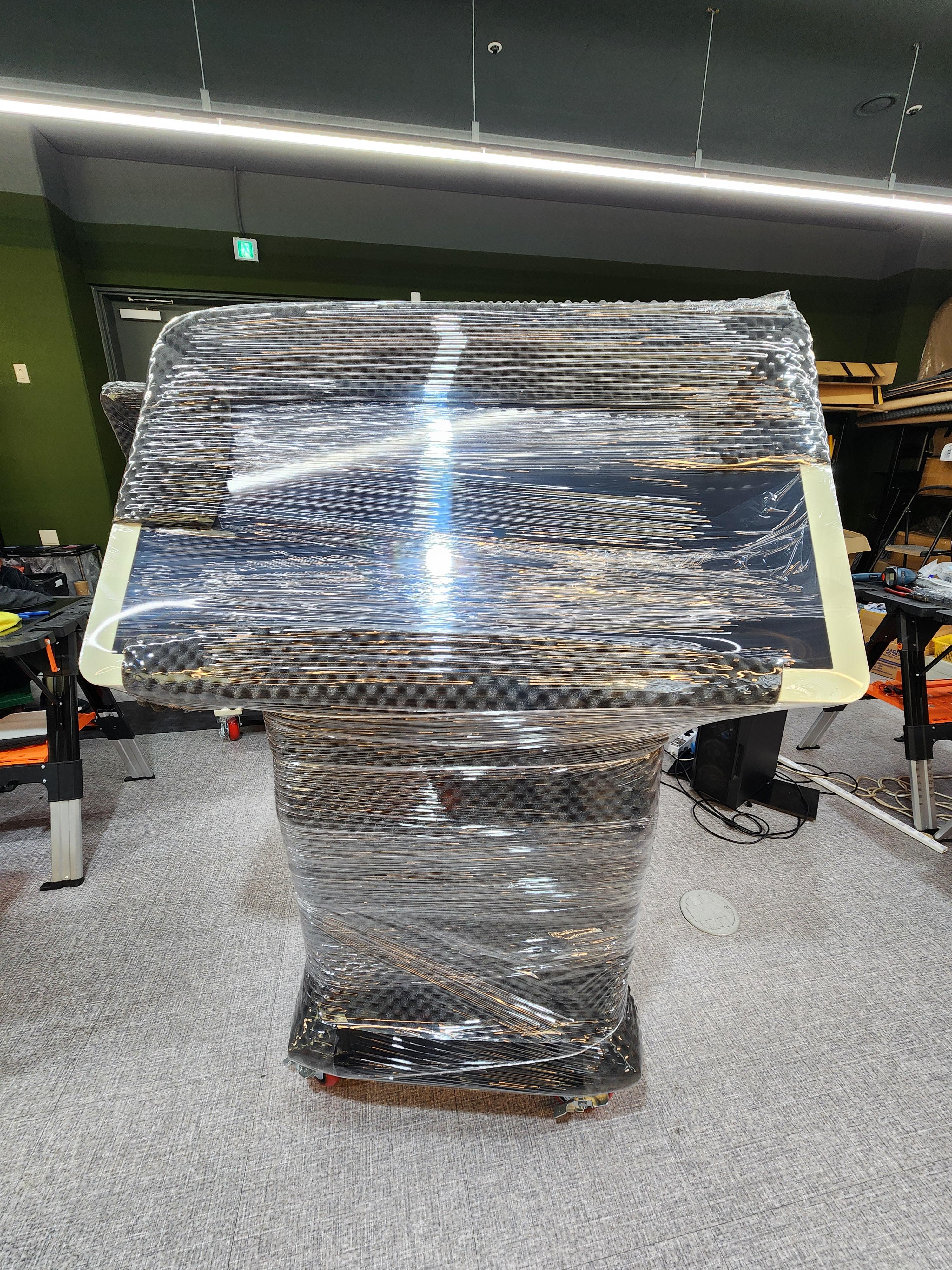

출고 전 포장 및 패키징

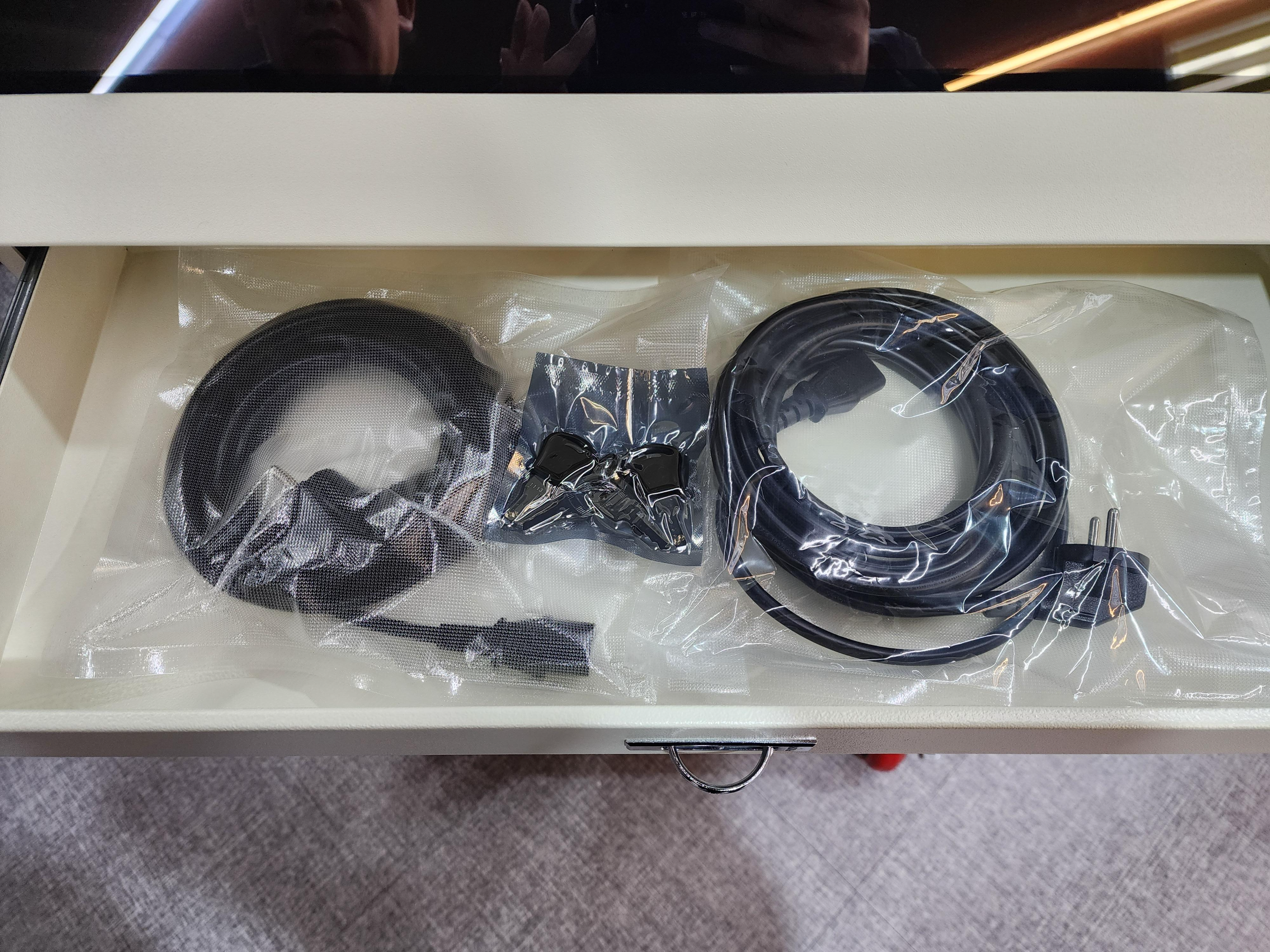

- 내부 구성품 및 잠금장치 열쇠 서랍에 수납
- 출고 전, 전면 패널과 모서리 보호 작업 진행
- 스트레치 필름으로 전체 포장하여 외부 충격 및 오염 방지

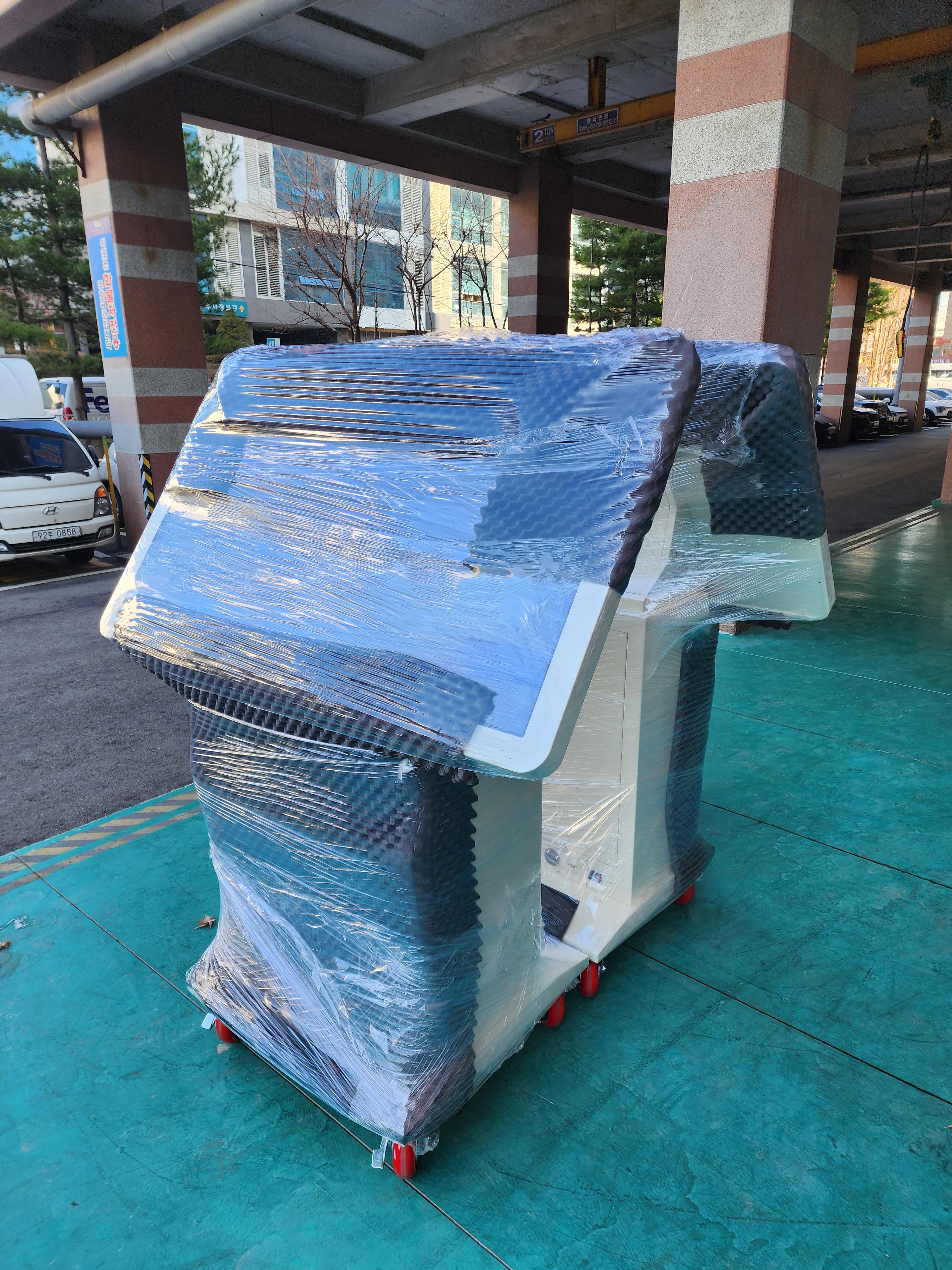

상차 및 운송 준비
- 이동 중 흔들림을 고려한 고정 포장 적용
- 트럭 상차 후 스트랩으로 본체 고정
- 대형 패널 쏠림 방지를 위한 추가 완충 처리
산업용 컴퓨터 및 장비에 대한 보다 자세하고 다양한 정보는 아래 링크들을 참고해 주시길 바랍니다.
감사합니다.
