안녕하세요 조나단씨엔티입니다.
최근 인공지능과 AI기술이 부상함과 동시에
수요 예측, 재고 최적화, 물류 경로 계획 고도화 등 다양한 분야에서 AI를 활용하게 되었습니다.
그로 인에 많은 곳에서 AI 연산 성능에 맞는 고성능의 메인 보드의 수요가 증가하게 됐습니다.
또, 데이터 센터의 열 문제로 인해 에너지 효율성도 중요한 이슈로 떠오르고 있다 보니,
성능은 물론 에너지 효율성이 좋아야 한다는 점도 신경을 써야 하는데요.
그래서 오늘은 높은 성능과 동시에 에너지 효율성도 좋은 메인보드 JSV-ATX-D1214를 소개해 보겠습니다.
프로세서: Intel® 12/13/14세대 Core™ (LGA1700 소켓)
칩셋: Intel® H770 (TDP 6W)
TDP: 최대 125W
메모리: DDR5 UDIMM 4 슬롯, 최대 192GB
사이즈: ATX (305mm x 244mm)
I/O구성
다양한 포트로 구성되어있으며 환경에 맞춰 필요한 포트를 추가 가능합니다.
디스플레이
- VGA: 오래된 장비, 프로젝터, 산업용 모니터와 호환성 최고
- DVI: 고해상도 전용 모니터 연결
- HDMI: TV, 최신 모니터, 고음질 오디오 포함
➡ 구형 장비부터 최신 장비까지 전부 호환 가능합니
➡ 산업 환경에서 장비 교체 시 문제 없습니다
시리얼포트
- 머신비전 카메라, PLC, 바코드리더, CNC 등
- 산업 시스템에서 필수 포트
➡ 산업현장에서 가장 많이 요구하는 통신포트 포함
➡ USB-to-Serial 변환기 필요 없음 = 안정성 높음
LAN
- 두 개의 네트워크에 동시 연결 가능
- 공장제어망 + 사무망 분리
- 네트워크 이중화(한쪽이 고장 나도 유지)
➡ 산업용 PC의 핵심 스펙
➡ 안정성과 보안 강화
USB
- 키보드, 마우스, USB카메라, 외장 SSD, 동글 등
- USB3.0으로 고속 전송
- 전면 USB 확장과 조합하면 장비 연결 여유 충분
➡ 주변기기 확장성이 뛰어남
➡ 6개나 제공되는 USB포트로 다양한 장비를 여유롭게 연결 가능
오디오 포트 (Mic / Line-in / Line-out)
- 알람 출력
- 음성 녹음 장비
- 멀티미디어 재생
➡ 기본적인 오디오 기능 모두 지원
내부 I/O
USB
내부: USB 3.0 헤더 ×2, USB 2.0 헤더 ×3
전체: USB 3.0 ×8, USB 2.0 ×5
Serial 포트
COM2 ~ COM6: 박스 헤더 총 5개 제공
RS232/422/485 통신 모드 전환, 전압/저항 선택 가능 (Jumper 설정)
GPIO
4 × GPI, 4 × GPO (non-isolated 5V)
FAN Wafer
CPU FAN ×1, SYSTEM FAN ×2

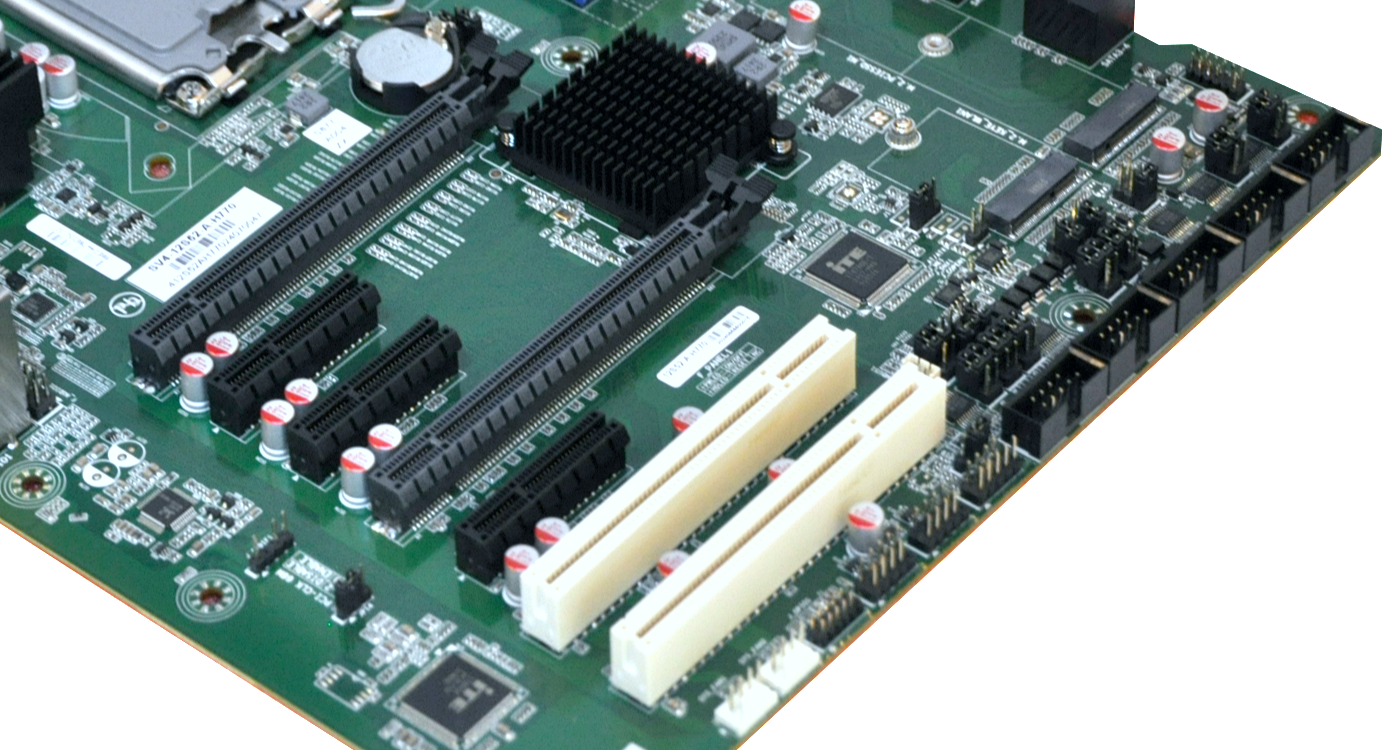

많고 다양한 PICE 소켓으로 넓은 확장성
폭넓은 PCI/PCIe 확장성
- PCI-Express x16 슬롯 2개
(GPU 및 영상 처리 카드 등 장착 가능합니다.) - PCI-Express x4 슬롯 3개
(LAN, PoE, COM, 캡처보드 등 유연한 확장이 가능합니다.) - PCI 슬롯(레거시) 2개 제공
(기존 산업 장비와 호환성이 유지됩니다.)
ATX크기로 더욱 안정성 있게
- 물리적으로 공간이 넓어서 전원부 페이즈 수가 더 많고 쿨링도 더 크다는 장점이 있습니다.
- 고성능 CPU를 사용할 때
전력 공급이 안정적이라 발열과 성능 저하가 적습니다.
➡️ 고사양 CPU · 오버클러킹에 가장 적합!
다양한 포트로 인한 확장성, 높은 안정성과 낮은 발열, 12세대부터 14세대까지 적용한 소켓으로 성능까지 두루 갖춰
산업용 제어 시스템 / 모션 컨트롤러 /검사 및 머신비전 시스템 / POS / 키오스크 / 디지털 사이니지
의료기기 / 네트워크 게이트웨이 /데이터 로깅 및 통신 중계 장비 등
다양한 곳에서 활용이 가능하도록 설계되어 있습니다.
이 메인보드를 사용해 제작한 BOX PC완제품도 있습니다.
자세한 내용은 아래 글 참조 바랍니다.
최신 Intel® 12~14세대 CPU & DDR5 메모리 탑재 고성능 산업용 마운트 완벽 소개!
안녕하세요 조나단씨엔티입니다.최근 들어 AI활용도의 중요성이 높아진 가운데, 높은 수준의 AI를 사용하는 환경이 늘어 전보다 더욱 많은 연산과 높은 성능의 빠르고 효율적인 PC를 요구하는 일
industrial-computer.tistory.com
소개드린 PC 말고도 다양한 방식으로 보드를 이용해 환경에 맞는 산업용 PC를 제작할 수 있습니다.
산업용 PC견적, 제작 문의는 아래 카카오 상담을 통해 빠른 문의 가능합니다.
보드의 자세한 사양은 아래 사이트에서 확인 가능합니다.
해당 제품은 KC인증을 받은 제품입니다!
▶ R-R-JPW-A-D1214
