Intel 12/13/14세대 프로세서 산업용 메인보드 – 고확장성 H770 플랫폼

산업 장비 연동 최적화 보드
JSV-ATX-D1214 분석

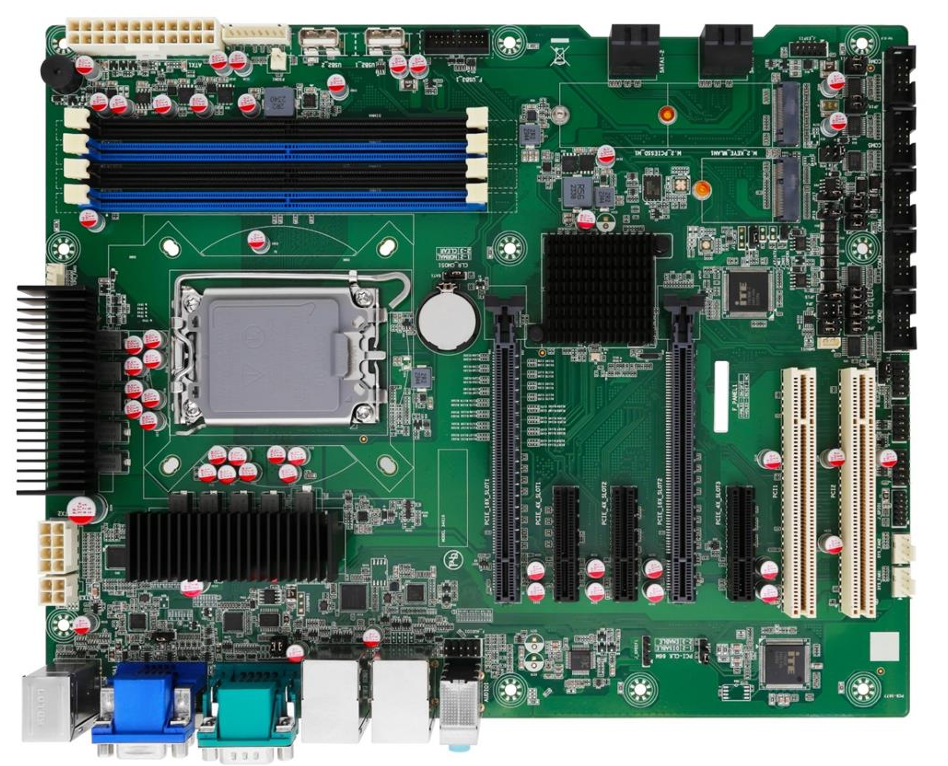

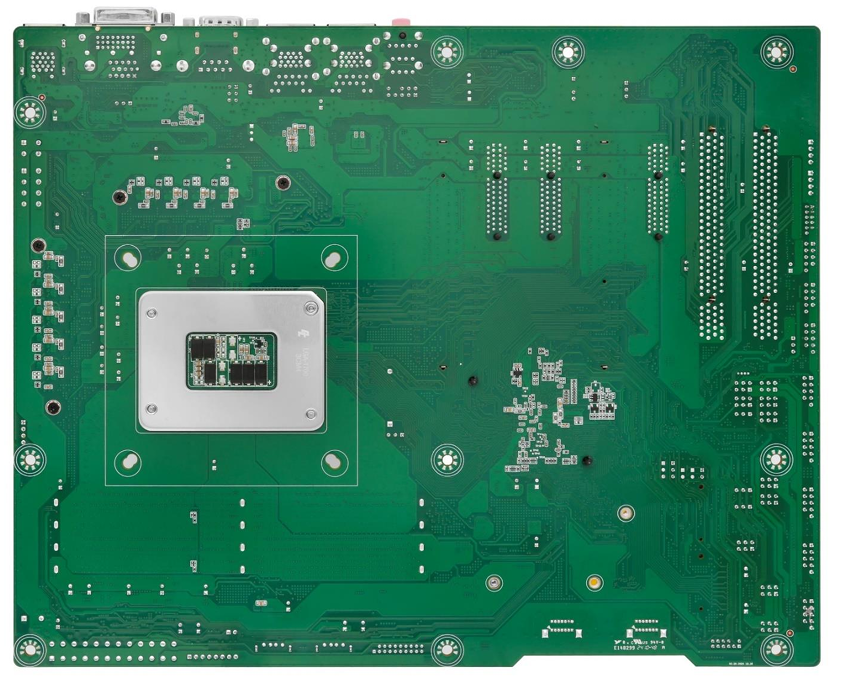

JSV-ATX-D1214는 Intel® 12/13/14세대 Core™ 프로세서를 지원하는 고성능 산업용 ATX 메인보드로, 고속 데이터 처리와 다양한 확장성을 바탕으로 산업 자동화, 머신비전, KIOSK, 네트워크 게이트웨이, 의료기기 등 다양한 분야에 적합한 플랫폼입니다. 넓은 동작 온도 범위를 지원하며, 신뢰성과 안정성을 핵심으로 설계되었습니다.

---

프로세서 및 메모리 아키텍처

• 프로세서 지원: Intel® 12/13/14세대 Core™ (LGA1700 소켓)
• 칩셋: Intel® H770 (TDP 6W)
• TDP 대응 범위: 최대 125W
• 메모리: DDR5 UDIMM 4슬롯, 최대 192GB
  • DDR5 4400 MT/s 지원 (DIMM 구성에 따라 3600/4000/4400 MT/s)

---

디스플레이 출력

• HDMI 2.0: 4096 × 2160 @ 60Hz
• DVI-D: 1920 × 1200 @ 60Hz
• VGA (DB15): 1920 × 1200 @ 60Hz
  → 3개의 디스플레이를 동시에 출력 가능하며, 산업용 모니터 및 멀티뷰 환경에 최적화

---

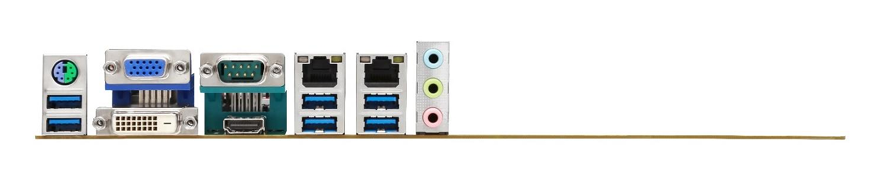

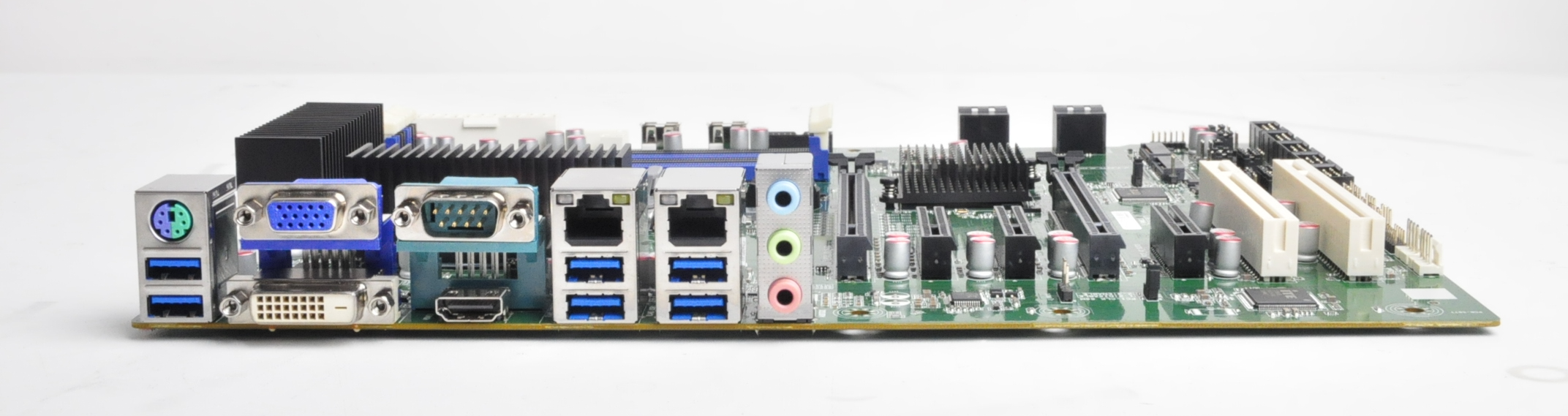

Rear I/O 구성

• LAN: 2 × GbE LAN (Intel® i210AT, i219V)
• USB: 6 × USB 3.0 Type-A
• Serial: 1 × RS232 (DB9, COM1, DCD/RI/5V/12V jumper selectable)
• PS/2: 키보드 & 마우스 겸용 PS/2 포트 ×1
• 오디오: Line-Out / Line-In / MIC (3.5mm), SPDIF Out (내부 헤더 제공)
• 디스플레이: HDMI / DVI / VGA 각 1포트씩 구성

---

저장장치 구성

• M.2 Key-M (2280)
  • PCIe Gen4 x4 또는 SATA SSD 자동 감지 (Auto Detect)
• M.2 Key-E (2230)
  • PCIe + USB2.0, Wi-Fi 및 Bluetooth 모듈 확장 지원
• SATA: 4 × SATA3 (6Gbps)

---

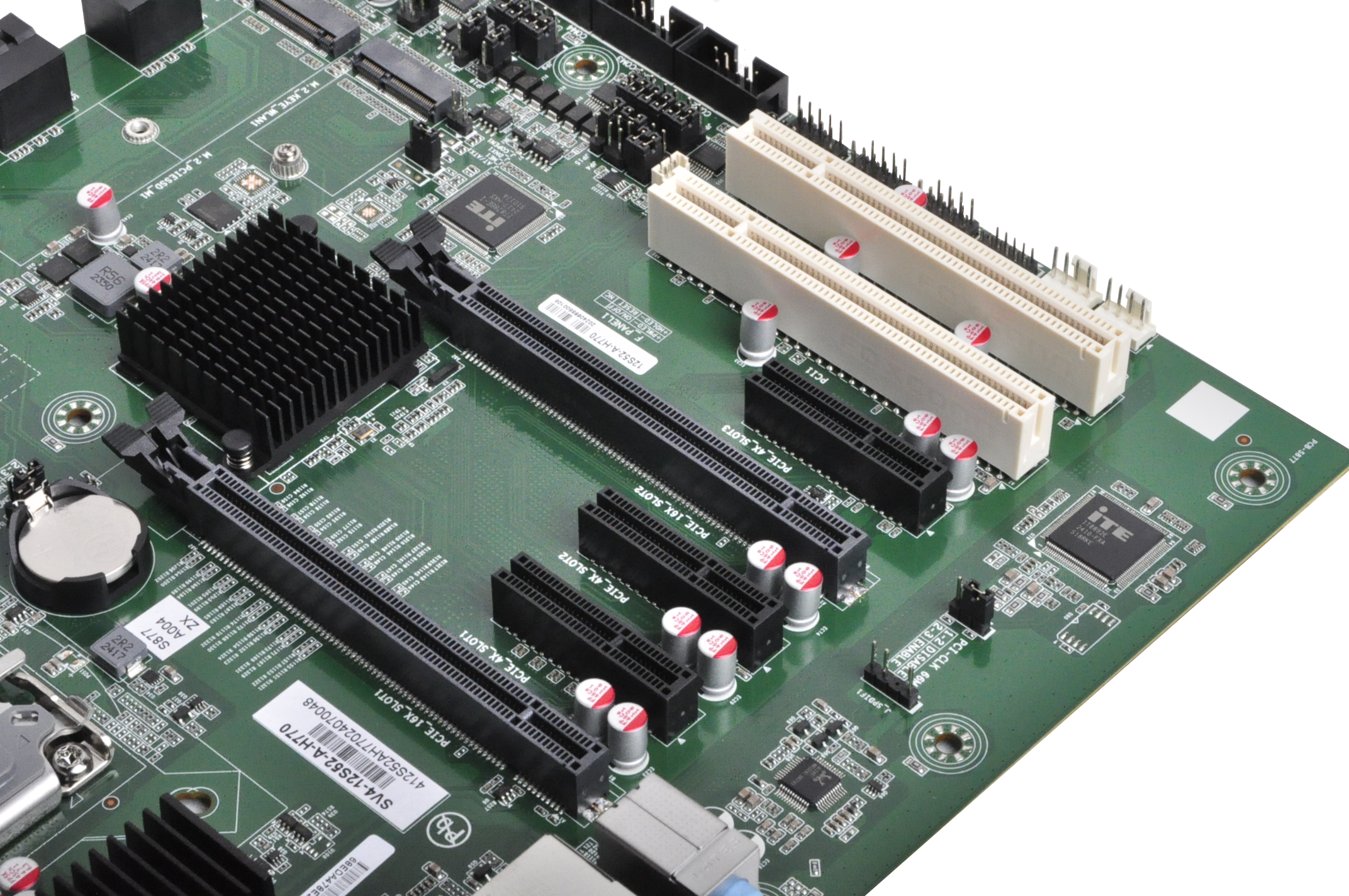

확장 슬롯 구성

• PCIe x16 슬롯 ×2
  • 1 × Gen4 x16, 1 × Gen4 x8 (또는 Gen3 x16 선택 가능)
• PCIe x4 슬롯 ×3
  • 2 × PCH 기반, 1 × CPU 기반
• PCI 슬롯 ×2 (33MHz/66MHz jumper 선택 가능)

다양한 고속 통신 카드, GPU, 프레임 그래버, 레거시 I/O 카드와의 호환성 확보

---

내부 I/O 및 제어 포트

• USB
  • 내부: USB 3.0 헤더 ×2, USB 2.0 헤더 ×3
  • 전체: USB 3.0 ×8, USB 2.0 ×5
• Serial 포트
  • COM2 ~ COM6: 박스 헤더 총 5개 제공
  • RS232/422/485 통신 모드 전환, 전압/저항 선택 가능 (Jumper 설정)
• GPIO: 4 × GPI, 4 × GPO (non-isolated 5V)
• FAN Wafer: CPU FAN ×1, SYSTEM FAN ×2

---

전원 입력

• ATX 24핀 메인 전원
• ATX 8핀 + 4핀 CPU 전원
• 전압 모니터링 헤더 제공 (Power Monitor)

---

환경 및 규격 정보

• 지원 OS: Windows 10/11 (64bit), Linux
• 동작 온도: 0 ~ 60℃
• 보관 온도: -20 ~ 75℃
• 습도 조건: 5% ~ 95%
• 폼팩터: ATX (305mm × 244mm)
• PCB 두께: 1.6mm

---

적용 분야

• 산업용 제어 시스템 / 모션 컨트롤러
• 검사 및 머신비전 시스템
• POS / 키오스크 / 디지털 사이니지
• 의료기기, 네트워크 게이트웨이
• 데이터 로깅 및 통신 중계 장비

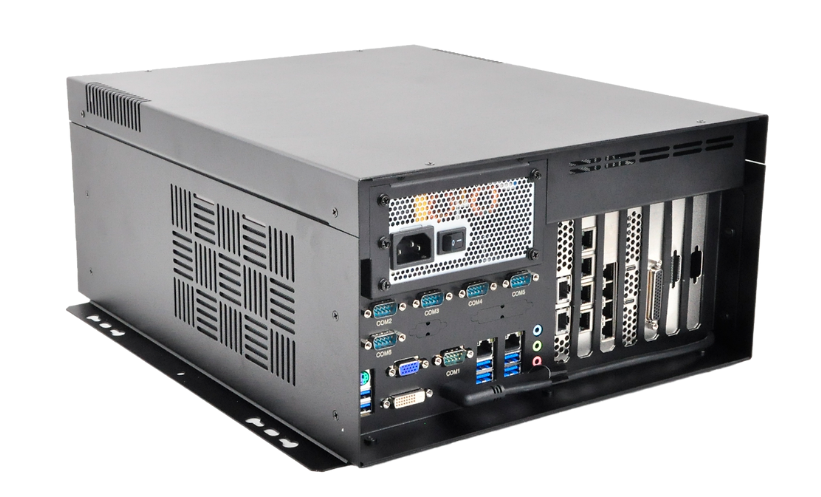

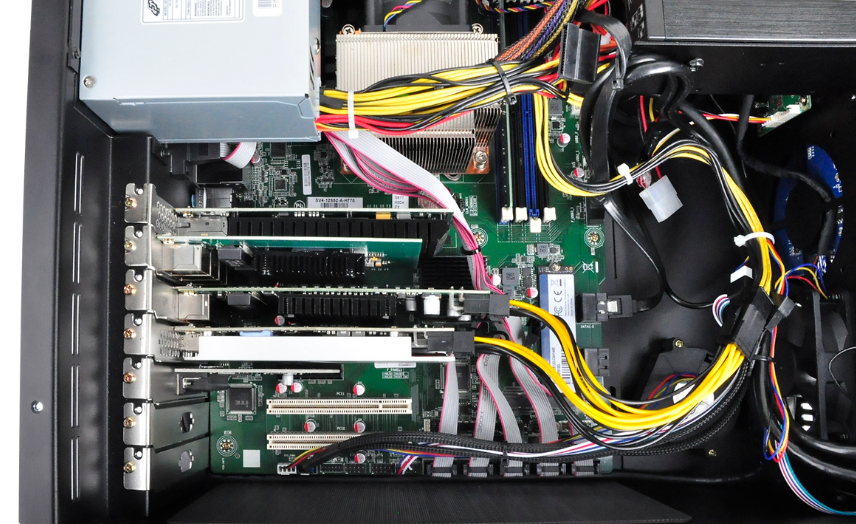

※ 보드 적용 케이스 예시 ※

https://industrial-computer.tistory.com/225

산업 자동화 제어, 산업 장비 연동에 특화된 고성능 마운트형 PC

---

JSV-ATX-D1214는 최신 인텔 프로세서 기반의 고성능 설계와 산업 환경에 최적화된 I/O 구성, 뛰어난 확장성을 갖춘 범용 산업용 ATX 메인보드입니다. 다중 디스플레이 출력, 다양한 통신 포트, PCIe 및 M.2 슬롯 구성 등은 복잡한 제어 환경과 대규모 시스템 통합에서도 유연하게 대응할 수 있는 구조를 제공합니다.

제품 사양서, I/O 도면 등 보다 자세한 정보가 필요하신 경우 언제든지 문의해 주시기 바랍니다.
시스템 설계 단계부터 적용 후 기술지원까지 전방위적인 지원이 가능합니다.
