시스템 설계에서 디스플레이는 사용자와 시스템 간의 가장 직관적인 인터페이스 역할을 합니다.

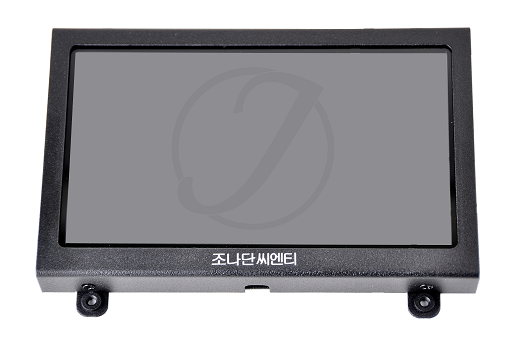

CTPN 07 JSN-LVDS는 7인치 정전식 터치 디스플레이로, 컴팩트한 크기와 깔끔한 디자인, 그리고 기본에 충실한 시인성과 터치 성능을 갖춘 제품입니다.

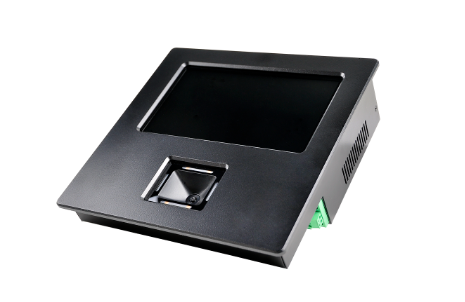

실제 당사에서도 랙마운트 서버, 제어용 장비, 바코드 스캐너 일체형 시스템 등 다양한 장비 설계에 활용하고 있으며, 현장에서의 안정성과 호환성을 통해 검증된 바 있습니다.
작지만 선명한 화면 – 실용적인 해상도와 밝기
7인치 사이즈에 1024x600 해상도, 350cd/㎡의 밝기, 600:1의 명암비를 갖춘 본 제품은 소형 디스플레이로서도 충분한 시인성을 제공합니다.
실내뿐 아니라 주변 조도가 높은 환경에서도 화면이 뚜렷하게 표현되며, 1,677만 가지 색상(24bit)을 지원해 생생한 색감 구현이 가능합니다.
빠르고 안정적인 정전식 터치
정전식 터치(PCAP) 기술을 적용해 손가락의 미세한 정전 용량 변화를 정확하게 인식합니다.
응답 속도가 빠르고 멀티터치도 안정적으로 지원되며, 터치 표면은 강화 유리로 제작되어 스크래치에 강하고 내구성이 높아 장시간 사용에도 신뢰할 수 있습니다.
LVDS + USB 인터페이스 지원
영상 신호는 LVDS(Low Voltage Differential Signaling) 방식을 통해 처리되며, 이는 고속 전송과 저전력 특성을 갖춘 산업용 표준 인터페이스입니다.
또한 터치 입력은 USB 인터페이스로 간편하게 연결할 수 있어, 다양한 플랫폼이나 보드와의 연동도 유연하게 가능합니다.
실제 적용 경험으로 검증된 신뢰성
CTPN 07 JSN-LVDS는 당사의 랙마운트형 산업용 PC, 통합형 서버 시스템, 바코드 스캐너 PC 등 다양한 응용 제품에 지속적으로 채택되어 왔습니다.
설계 자유도를 높이는 슬림한 구조(3.5mm 두께)와 안정적인 동작 온도 범위(-20℃ ~ 70℃) 덕분에 내구성과 호환성 측면에서 반복된 설계와 생산 과정에서 검증된 디스플레이 모듈입니다.
제품 주요 사양
| 모델명 | CTPN 07 JSN-LVDS |
| 화면 크기 | 7인치 TFT LCD |
| 해상도 | 1024 × 600 |
| 밝기 | 350cd/㎡ |
| 명암비 | 600:1 |
| 색상 표현 | 16.7M / 24bit |
| 터치 방식 | 정전식 (PCAP) |
| 영상 인터페이스 | LVDS |
| 터치 인터페이스 | USB |

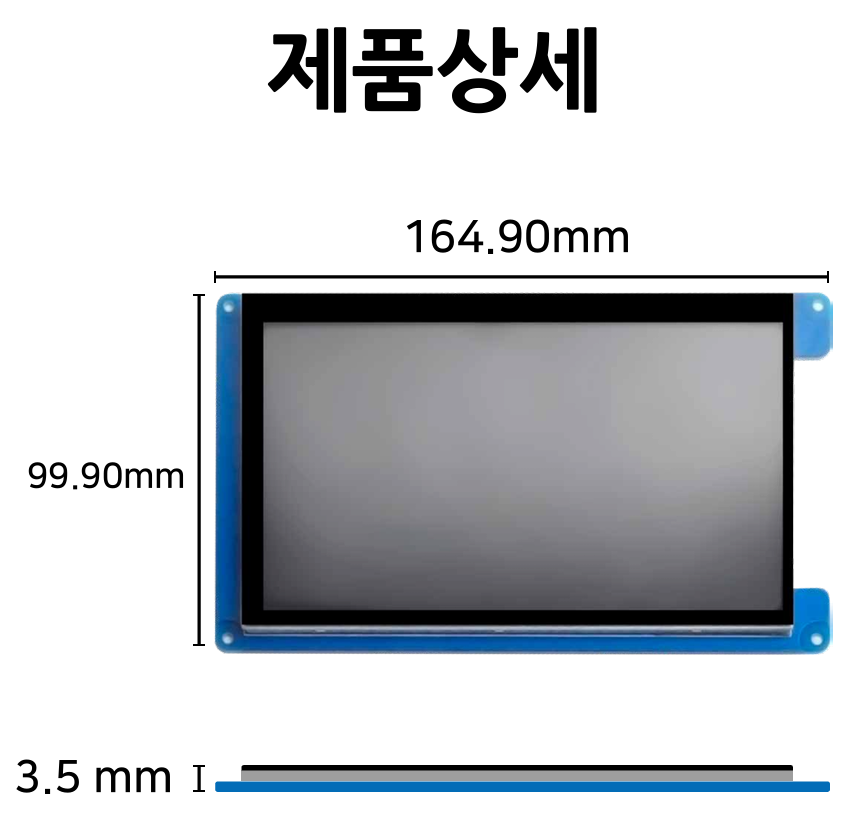

| 제품 크기 | 164.9 x 99.9 x 3.5 mm |
| 작동 온도 | -20℃ ~ 70℃ |
추천 적용 분야
- 랙마운트형 제어용 PC 및 서버 시스템
- 산업 자동화 장비의 모니터링 및 터치 제어 패널
- POS 단말기, 셀프 키오스크, 바코드 리더기 일체형 장비
- 의료기기, 진단 장비 등의 임베디드 디스플레이
- 차량 내 인포테인먼트 및 내비게이션 시스템
CTPN 07 JSN-LVDS는 실용적인 성능과 설계 유연성을 고루 갖춘 산업용 7인치 터치 모니터로, 소형 디스플레이가 필요한 다양한 시스템에 안정적인 선택이 될 수 있습니다.
소형이지만 기능과 신뢰성은 충분히 검증된 이 디스플레이는, 현장의 실무자 입장에서 자신 있게 추천드릴 수 있는 제품입니다.
지금까지 긴 글을 읽어주셔서 감사합니다.
기구 설계 협업 및 기술 상담은 언제든 아래 카카오플러스로 문의 바랍니다.
https://pf.kakao.com/_sSved/chat
