안녕하세요.
오늘은 정전식 터치 모니터이며, 1U 서버 RACK 일체형으로 제작한 10.1인치 1U서버랙을 소개합니다.
기존에 제작 했던 제품인데요, 이번에 산업용 패널 등 여러가지 요소를 보안하여 새롭게 제작 하였습니다.
제품은 아래의 사진과 같습니다.
전면 패널부쪽 업체 로고 각인 요청하셔서 레이저 마킹도 진행하였습니다.
1U RACK 서버에 장착되게 양 옆 레일 장착하였습니다.
제품 상세 스펙은 아래와 같습니다.
메인보드,CPU : I5-1135G7 클럭 (2.8GHz~4.7GHz)
보드의 경우 : i3-11세대 , i7-11세대 등 샐러론급~11세대 까지 다양하게 장착가능하며, 설계 수정하여 원하는 형태로 변경 가능합니다.
메모리 : 8G SO-DIMM SAMSUNG
저장장치 : M.2 256G + 2.5인치 SSD 256G 추가
OS :WINDOW EMBEDDED IOT 11 Ent Value
파워 : 220W 1U 파워 > 업체요청으로 12V로 보드 인가할수 있게 변경
패널,터치 : 10.1인치 일체형 산업용 패널터치 (해상도 : 1920 x 1200 - 600칸델라)
후면부 RS232 시리얼 9핀 - 4개 추가
후면부 I/O의 경우 원하시는 Port 있으시면, 설계 변경하여 맞춰서 제작가능합니다.

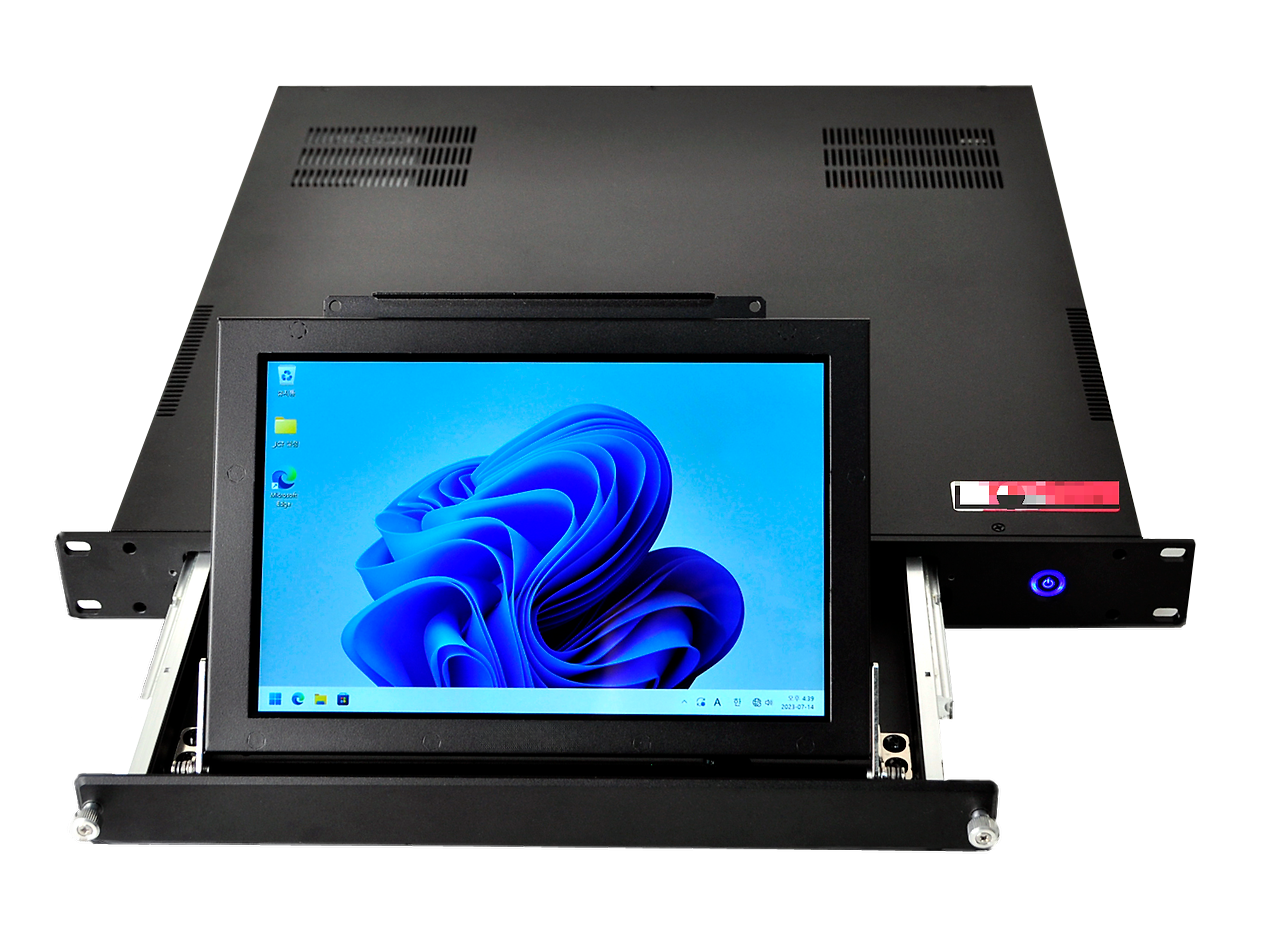

위 스펙으로 아래와 같은 제품을 제작하였습니다.
평소 서버랙에 넣어서 위 사진과 같이 사용하시다가,
슬라이드를 당겨 10.1 터치패널으로 프로그램 확인 등 여러가지 요소 확인 가능합니다.
힌지를 장착하여 터치패널 고정도 가능합니다.
저희의 경우 새로 개발된 보드의 프로그램 테스트, 전원 인가 테스트, 패널과의 LVDS 일치하는 지 등
여러 에이징 테스트를 제품에 결합하여 진행하고 있습니다.
1U외에 2U,3U,4U~8U 등 여러 제품 설계 및 완제품 제작 가능합니다.
저희는 중국현지 업체와 직접 왕래하며 제품을 먼저 받아 테스트하고 출고하기에,
국내에 없는 여러 제품들을 만나 보실 수 있습니다.
제품에 대한 문의나 개발 및 과제건이 있으시면 언제든 연락주시면 감사하겠습니다.
