발열 걱정 없는 mini case pc - 발열,소음,전력량 테스트 완료!

안녕하세요.

이번에 소개시켜 드릴 제품은 제목 그대로 발열 걱정 없는  mini case pc 입니다.

일반 회사에서 문서 업무로도 사용가능합니다.

산업용 현장에서는 키오스크 단순 이미지 슬라이드 , 무겁지 않은 동영상 플레이어로 사용가능합니다.

요즘 날씨가 36도 이상 올라가면서, 제품들의 발열로 인한 손상을 보안하기 위해 제작된 pc입니다.

( 사이즈는 맨 하단 도면 참고 바랍니다! )

제품 상단 혹은 원하시는 공간에 위 처럼 회사로고 및 원하시는 이미지 제공해주시면 레이저 로고마킹 가능합니다.

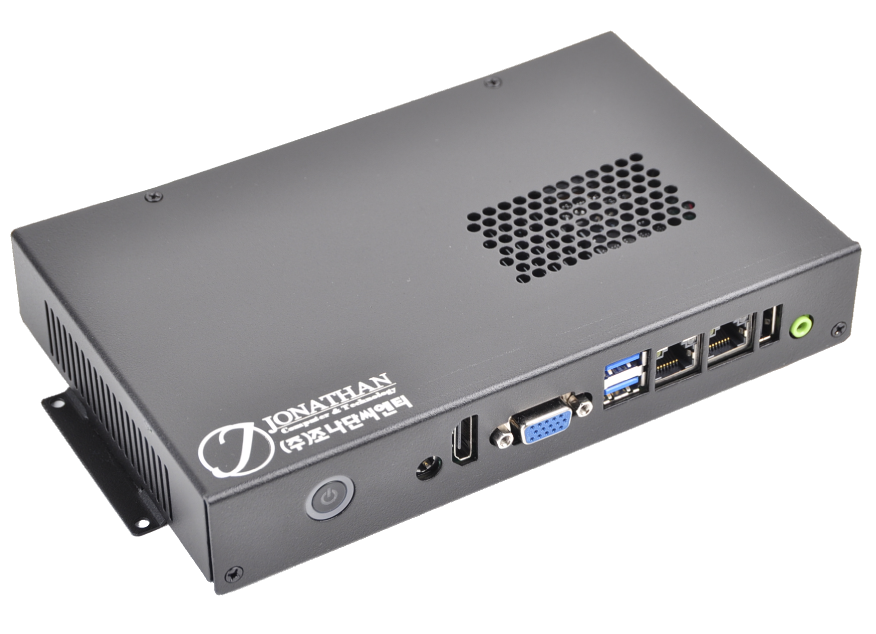

3.5인치 보드를 장착하였으며, 정면 구성은 아래와 같습니다.

• 전원 스위치
• 12V 3.33A 아답타 전원 IN
• HDMI
• VGA
• USB3.0 * 2
• USB2.0 * 1
• LAN * 2
• SPEAKER

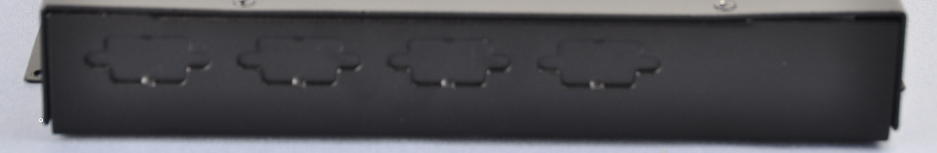

후면 구성은 RS232 포트를 4개를 장착 가능합니다. (사용 수량에 따라 1~4개 사용가능)

0개~4개 사용가능 한 시리얼 통신 포트

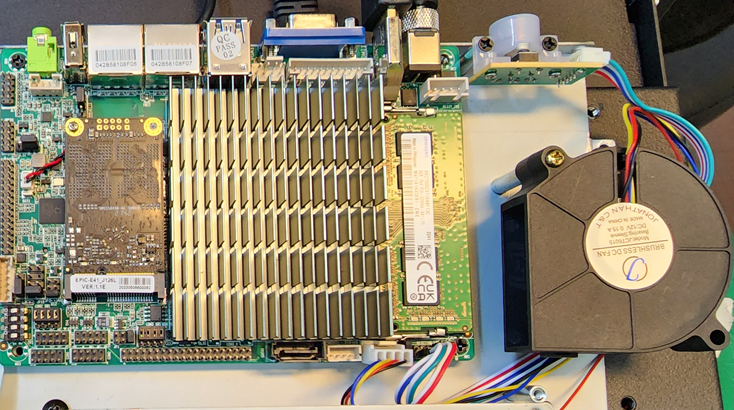

내부 구성은 아래와 같습니다.

• 3.5인치 메인보드 (J4125보드 - 보드 사양은 하단 참고바랍니다.)
• 저장장치 128G (64G~512G 가능합니다.)
• 메모리 4G or 8G
• 60mm Blower Fan (발열 ↓)
• LED 전원 스위치

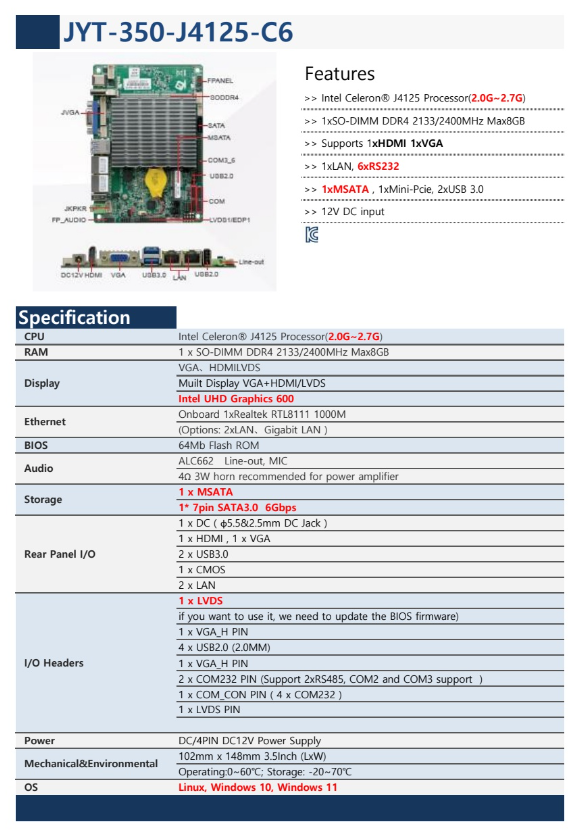

보드 사양서



이 제품을 만들게 된 가장 큰 이유는 발열 !!! 입니다.

그래서 동일 제품으로 1대(좌)는 FAN 미장착 , 1대(우)는 FAN 장착 하여 에이징 테스트 진행해 보았습니다.

테스트 장비 : 에이징테스트 박스 , 신제품 2대 , 열 화상 감지기 , 소음 측정기 , DC 측정기

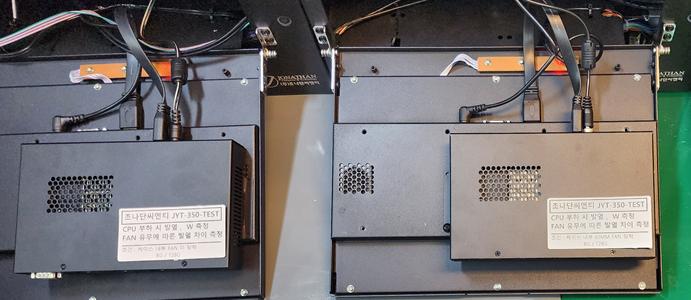

(좌) FAN 미장착 , (우) FAN 장착

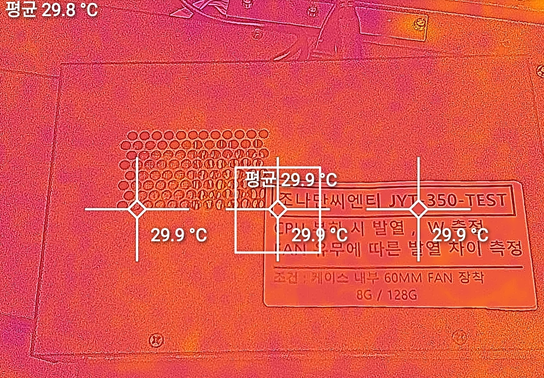

제품 가동 전 PC 온도

제품 가동 전 PC 온도는 평균 29.8 도 입니다.

1차 테스트

• 제품 전원 인가 상태에서 아무런 조작하지 않고 12시간 가동 테스트입니다.
• 제품의 가장 발열이 심한 부분 (CPU)를 기준으로 온도 측정하였습니다.

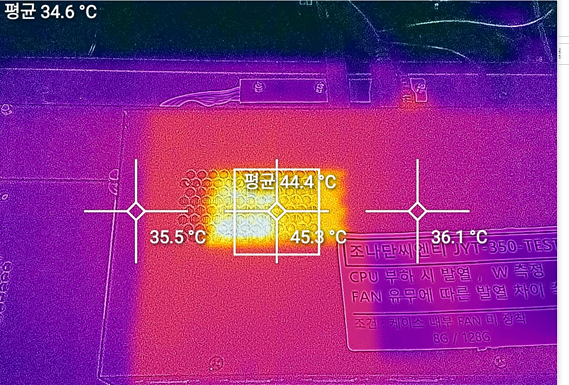

FAN 미장착

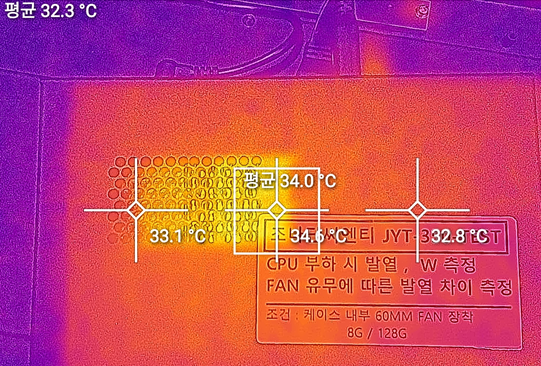

FAN 장착

• 1차 테스트 결과
• FAN 미 장착 제품 : 평균 44.4도
• FAN 장착 제품 : 평균 34.0도
• 12시간 전원 인가 상태 , 조작 X  >>> FAN 있는 제품과 없는 제품 10도 차이



2차 테스트

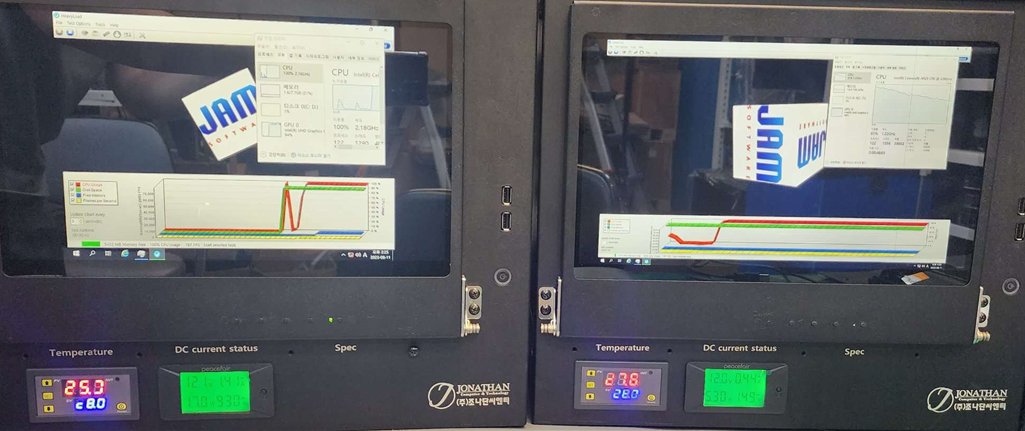

• CPU 스트레스 프로그램으로 CPU 100% 부하 - 1시간 가동 테스트
• 제품의 가장 발열이 심한 부분 (CPU)를 기준으로 온도 측정하였습니다.

• 위 프로그램을 가동하여, CPU,GPU,메모리 부하를 주었습니다.

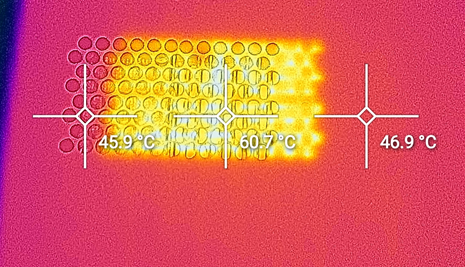

FAN 미장착

FAN 장착

• 2차 테스트 결과
• FAN 미장착 제품 : 60.7도
• FAN 장착 제품 : 53.2도

※테스트는 CPU 100% 가동 시, 테스트 결과이며, 실제 현장 및 사무용도로 사용시는 CPU 50%도 사용하지 않습니다.

1,2차 테스트를 종합해보면 , FAN 장착 한 제품이 약 10도 가량 제품의 온도를 낮춰주는 것을 확인 할 수 있습니다.

많은 분들이 FAN 장착 시 , 소음에 대해 걱정을 많이 하십니다.

그래서 PWM 4P FAN 을 사용하여, 발열에 따른 FAN 세기를 자동으로 조절합니다.



3차 테스트 - 소음

• CPU 100% 부하하여 최대 온도일 때, FAN 소음을 측정하였습니다.

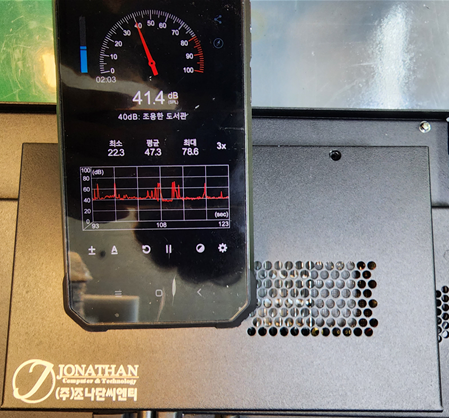

소음테스트

39~43 dB 측정이 되었으며, 조용한 도서관 정도의 소음을 확인 하였습니다.

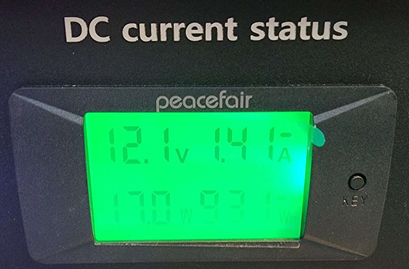

추가로 DC 측정기로 제품의 V, A, W 측정기록입니다.

12V 1.4A - 17W 사용

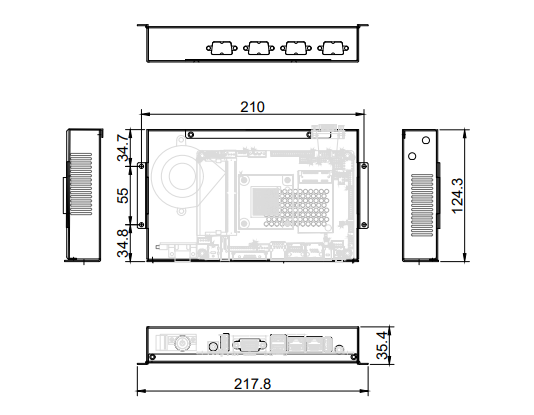

• 제품의 사이즈 (도면)

위 처럼 저희 조나단씨엔티는 제품 제작 시 , 에이징테스트기를 이용하여 발열 및 소음 , 전력량 등 꼼꼼한 제품 테스트를 거쳐 제품을 제작하고 있습니다.

이 외에 여러 제품 설계 & 제작 가능하며, 제품 관심 있으시다면 아래의 카카오톡플러스 or 연락주시면 감사하겠습니다.
