안녕하세요.
오늘은 설계부터 제작 및 pc 세팅까지 한 키오스크를 소개해 드리고자 합니다.
우선 업체의 요구에 맞게 키오스크 설계를 시작합니다.
키오스크 패널의 인치, 터치 유무, 일체형PC 혹은 팬리스 PC 부착 , PC온도 조절 FAN , 사용하는 여러 포트들까지
요구에 맞게 2D 및 3D 설계를 진행합니다.

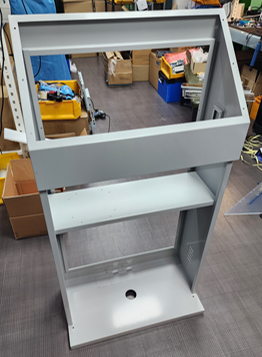

설계에 대한 최종 확인 후 키오스크 본체를 생산합니다. (색상 및 재질 , 레이저마킹도 가능합니다.)

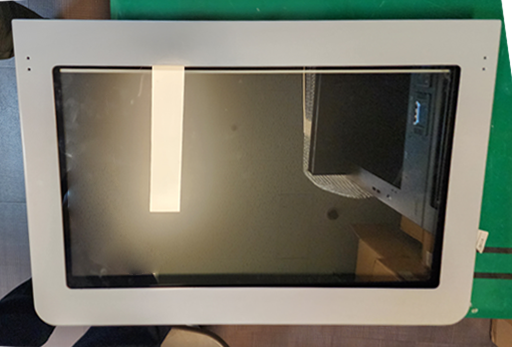

이제 생산 된 키오스크 본체에 장착 할 21.5인치 정전식 터치 패널을 제작합니다.

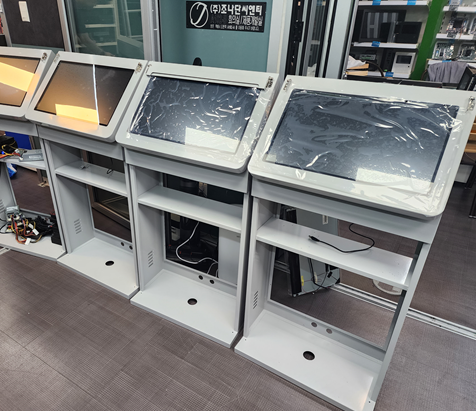

위와 같이 패널을 제작하고, 키오스크 본체에 팬리스 PC와 함께 장착 합니다.

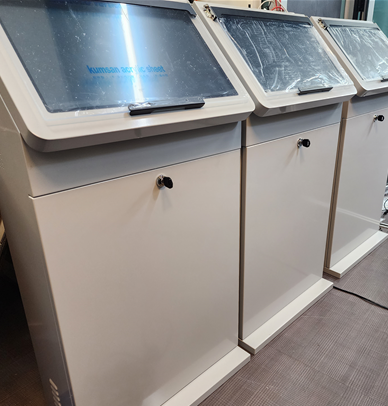

추가로 업체에서 패널 보호를 위해 패널 위에 아크릴 판을 요청하셨습니다.
저희는 힌지를 장착하여, 아크릴 판을 패널 위로 씌우고, 고정되게 제작하였습니다.
현재 제품의 팬리스는 I5-8세대 보드의 팬리스가 장착되었으며,

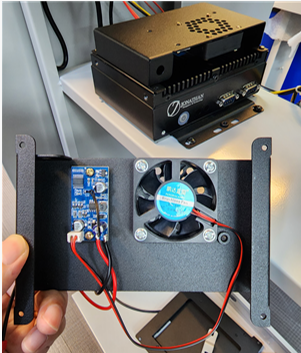

발열로 인한 제품 손상을 방지하고자, FAN 온도 컨트롤러를 장착하여
평소에는 조용하게 가동하지 않다가, 열을 받으면 FAN이 가동되도록 장착하였습니다.
제품 제작 완료 후, PC의 정품 OS와 산업용 PC 디펜더 , 업데이트 설정 및 윈도우 설정을 진행합니다.
현재 OS 버전은 최근 출시 된 21H2 버전의 W10 OS로 설정하였습니다.
OS 설정 후 발열 테스트 , 제품 ON/OFF 테스트 , 전력량 테스트 등 에이징테스트를 거쳐 출고가 됩니다.
위 처럼 제품 외형 뿐 아니라 여러 제품 테스트를 걸쳐, 현장에서 사용 시 , 문제 없이 확인 후 출고되고 있습니다.
지금까지 키오스크 제작 및 출고 과정이였습니다.
키오스크 및 여러 제작 장비 문의는 아래의 카카오톡플러스 or 번호로 연락주시면 감사하겠습니다.
