GPU 3060 _ 온도 센서 쿨러 _ 산업용 PC _ 발열 최소화

안녕하세요.

오늘 소개시켜 드릴 제품은 WD_GPL 이라는 제품입니다.

저희가 기존에 12세대 13세대 CPU를 탑재하면서 발열문제 때문에  수냉으로 만들었던 제품인데,

(아래의 링크는 수냉식제품)

https://industrial-computer.tistory.com/91

13세대 cpu - 산업용 수냉식 pc + 그래픽카드(GPU) - 벽걸이형 설계



이번에는 고성능 그래픽 3060을 탑재하여, 공랭식으로 제작해 보았습니다.

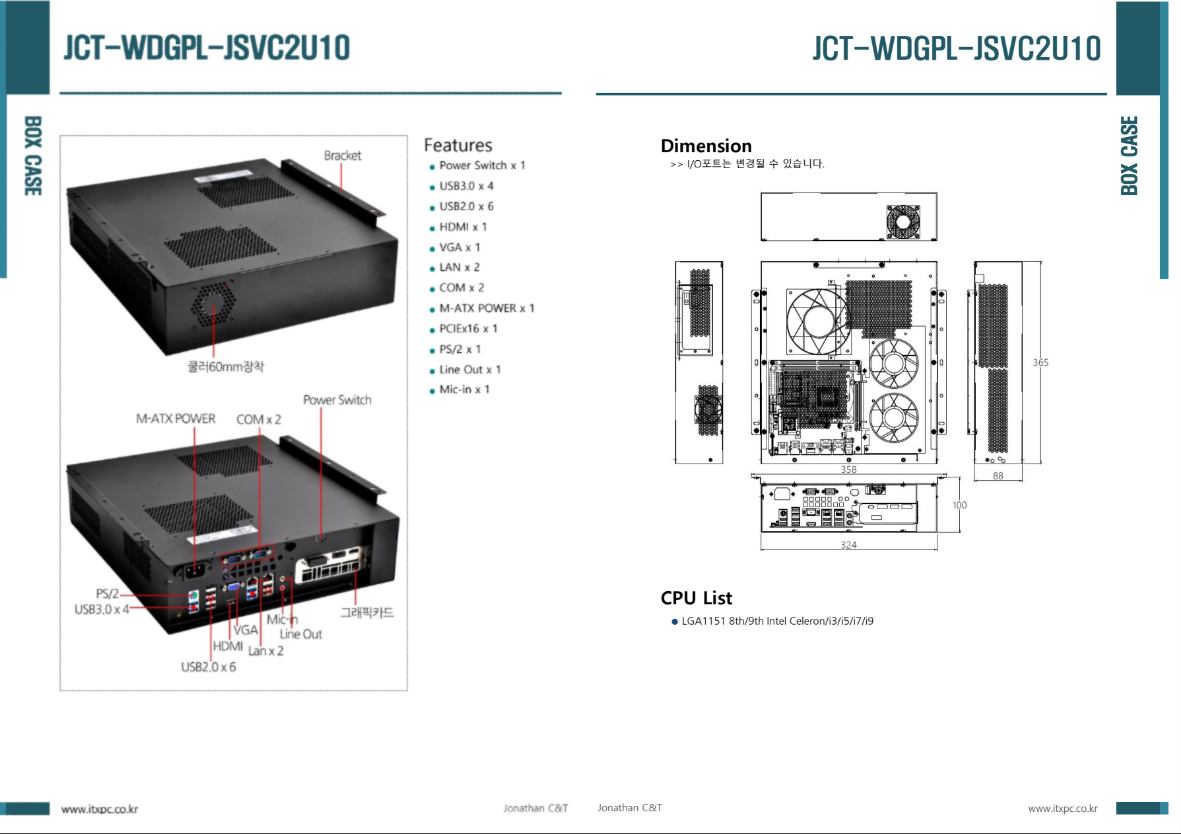

제품의 크기 : 365mm x 348mm x 80~100mm (제품의 크기는 요청 스펙에 따라 변동 될 수 있습니다.)

기본 CPU - I7-9700

        GPU - RTX 3060

        쿨러 - CPU쿨러 , 60MM 쿨러-2개 , 40MM 쿨러 1개 + 쿨러 컨트롤러

총 3개의 쿨러가 장착되어 좁은 공간안에서 발생되는 열을 효율적으로 식혀주며,

쿨러 컨트롤러를 별도 장착하여, 겨울철 온도가 올라가지 않을 시에는 쿨러가 작동을 하지않아 소음이 없다는 것이 장점입니다.

즉, 여름철에는 3개의 사이드 쿨러와, CPU쿨러까지 총4개의 쿨러들이 열을 효울적으로 식혀주고,

겨울철에는 CPU쿨러만 작동하여, 소음이 작아진다는 장점이 있습니다.

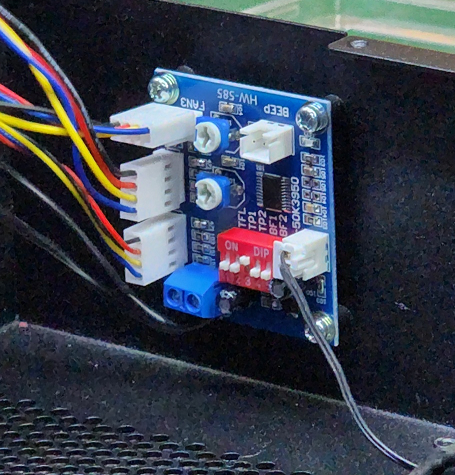

쿨러 컨트롤러

위의 사진처럼 쿨러 컨트롤러를 장착하여 60MM쿨러-2개, 40MM쿨러-1개를 온도에 따라 작동하게 설계하였습니다.

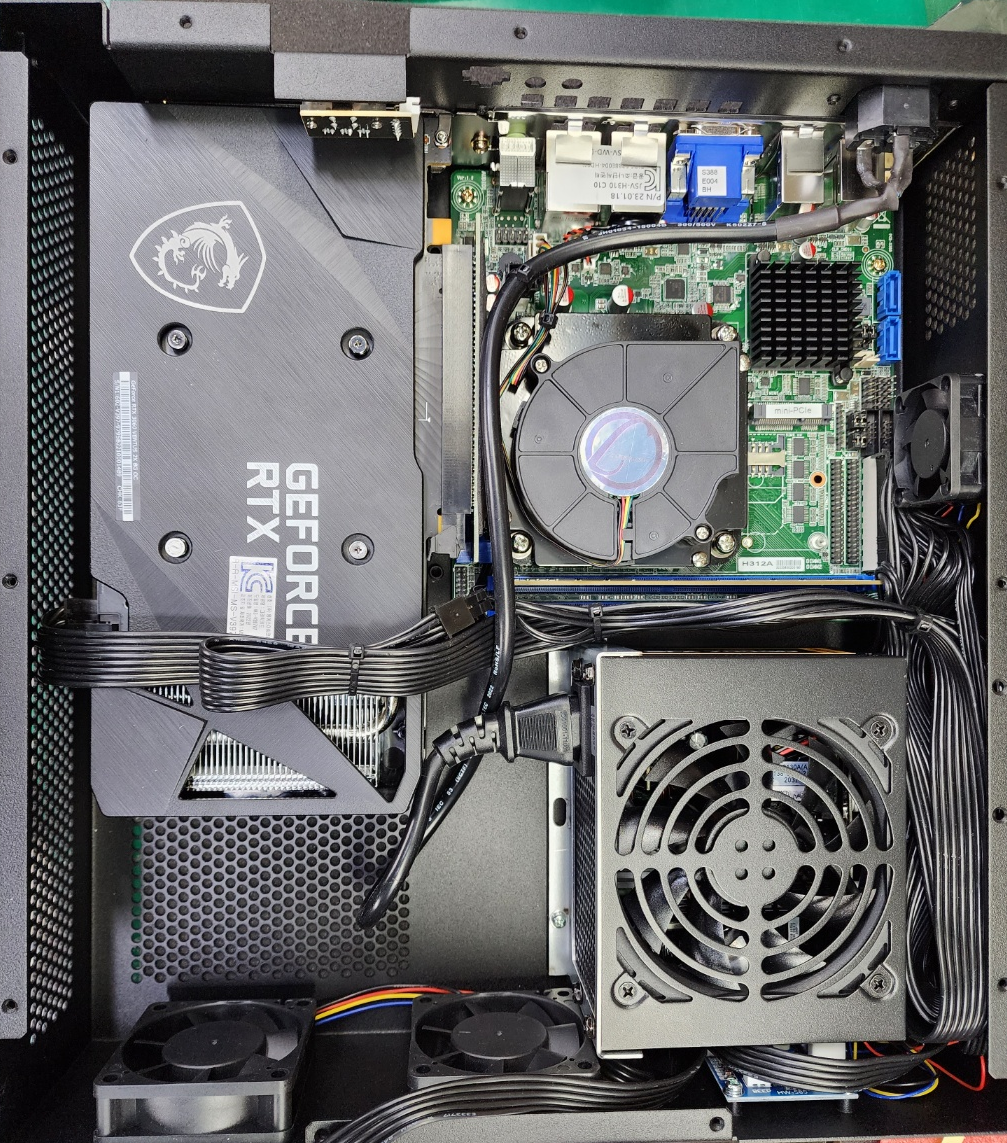

제품 배치구성

제품의 배치 구성입니다.

기존 데스크탑 PC보다 작고, 효율적으로 현장에서 사용할 수 있도록 배치하였습니다.

보통 위 같은 제품은 고성능 영상 or 멀티비젼쪽에서 사용하시는데,

적은 공간에 최대한 좋은 성능의 pc를 설치하고 싶은 곳에서 사용하기 적합합니다.

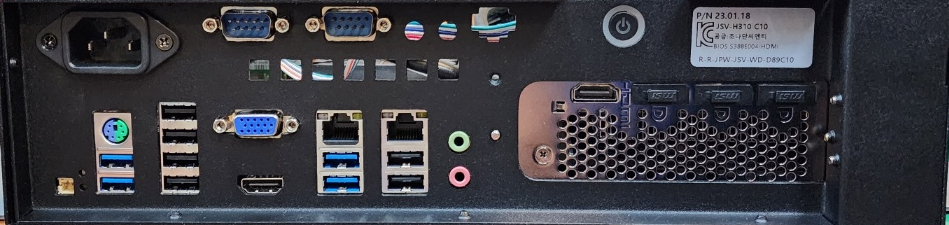

I/O 부

I/O 구성 입니다.

기본적으로 GPU에서 HDMI,DP,RGB 등 (GPU에 따라 변동 될 수 있습니다.)

저희 산업용 보드를 사용하여 많은 USB와 LAN-2개 추가로 RS232 포트 2개를 장착하였으며,

요청이 있다면 , RS232 포트는 최대10개까지 추가 장착이 가능합니다.

KC인증을 받은 보드이며, 안의 내부 부품들도 KC인증 대상 제품입니다.

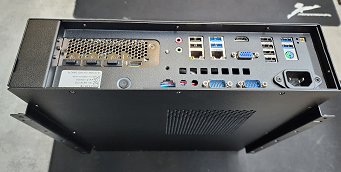

추가적으로 제품의 장착방식입니다.

현재 제품은 벽걸이형으로 설계하여, 함체에 바로 장착할 수 있도록 설계하였습니다.

양 쪽 날개에 홀을 타공하여, 벽에 장착하는 방식 - 요청이 있다면 수정가능

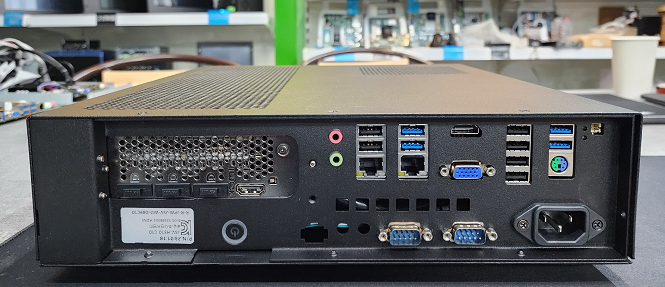

완성 된 제품의 모습

WD-GPL 모델에 관심이 있으시거나, 문의사항이 있으시면,

저희 회사 카카오톡플러스나  유선으로 문의 바랍니다.

감사합니다.
