JCT-SL-RIO(JZO버전) / I3-8145U , I5-10210U , J1900 , J4125 (하단에 보드스펙 링크참조)
특징 : 후면부에 모든 I/O를 집중시키고 스위치를 정면에 부착해 깔끔한 모습으로 설계
여러 Port 를 다양하게 사용할 수 있어 많은 port가 필요한 사업장에 용이
실제 모델 이미지 : (현재 제작중에 있어 추후 업로드 계획)
Port : USB Port - 8EA , LAN Port - 2EA , RS Port - 2EA , VGA , HDMI

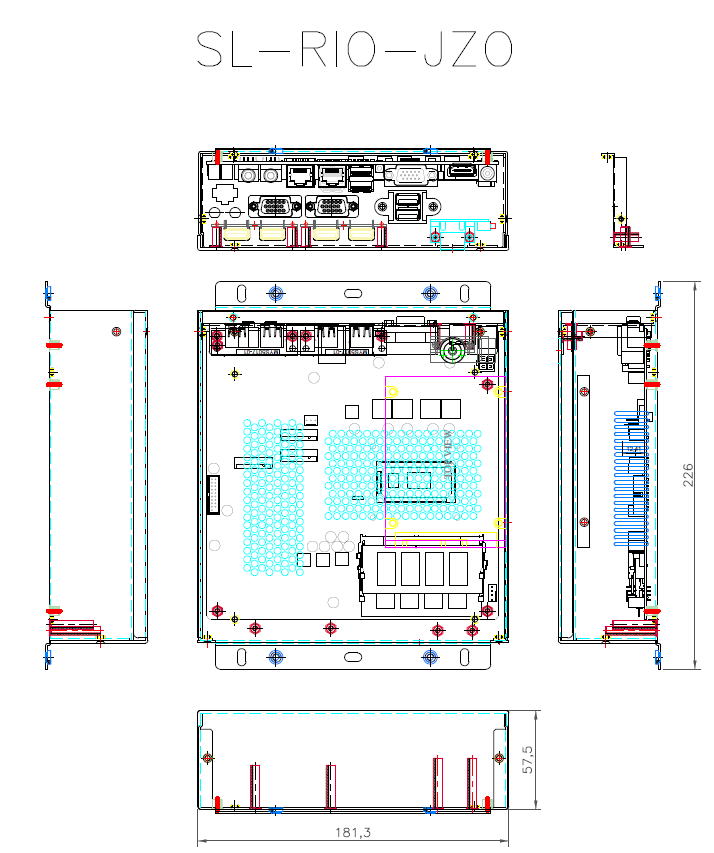

SIZE : 181.3 x 226 x 57.5
적용 가능 보드 : JZO-J1900 , JZO-J4125 , JZO-810 (I3-8145U , I5-10210U)
JZO-J1900-C6
KC인증 MSIP-REM-JPW-JCT-J1900 J1900/COM*6(RS232*6 , RS232*5 RS485*1)/DC12V (Bay trail/DDR3/RGB/HDMI/RS232*6) TDP 12W 의 저전력 CPU를 탑재하고있으며 FANLESS방식으로 쿨러 불량에 의한 발열로 인한 SYSTE..
jct1004.tistory.com
JZO-J4125-C6
CPU별 벤치 마크 비교 J1900 J4125 CPU - Intel® Celeron® J4125 Processor RAM - 1*SO-DIMM DDR4 2133/2400MHz Max8GB Display - Dual Display Support HDMI, VGA, LVDS - 1 x VGA1 x HDMI Ethernet - 2*Re..
jct1004.tistory.com
JZO-M0810-C6
CPU Intel®8th Whiskey lake&10thComet lake-U CPU RAM 2*SO-DIMM DDR4 2666/2400MHz Max32GB Display Intel® HD Graphics 1 x HDMI, 1 x LVDS, 1 x VGA Ethemet 100Mbps Realtek RTL8106 Options: 2*LAN/..
jct1004.tistory.com
카카오톡채널 - 조나단씨엔티 산업용컴퓨터 (kakao.com)
조나단씨엔티 산업용컴퓨터
카카오톡 채팅을 해보세요.
pf.kakao.com
카카오문의 주시면 원하는 스펙으로 맞춤제작 가능합니다.
