만들던 대로가 아닌, 필요한 대로 — 신규 7인치 터치+바코드리더 PC

산업 현장에서 터치패널과 바코드 스캐너가 하나로 결합된 일체형 PC는 이미 익숙한 제품군입니다. 저희 역시 7인치 정전식 터치패널과 바코드 스캐너를 결합한 일체형 PC를 꾸준히 공급해왔는데요, 이번에는 조금 다른 이야기를 해보려 합니다.

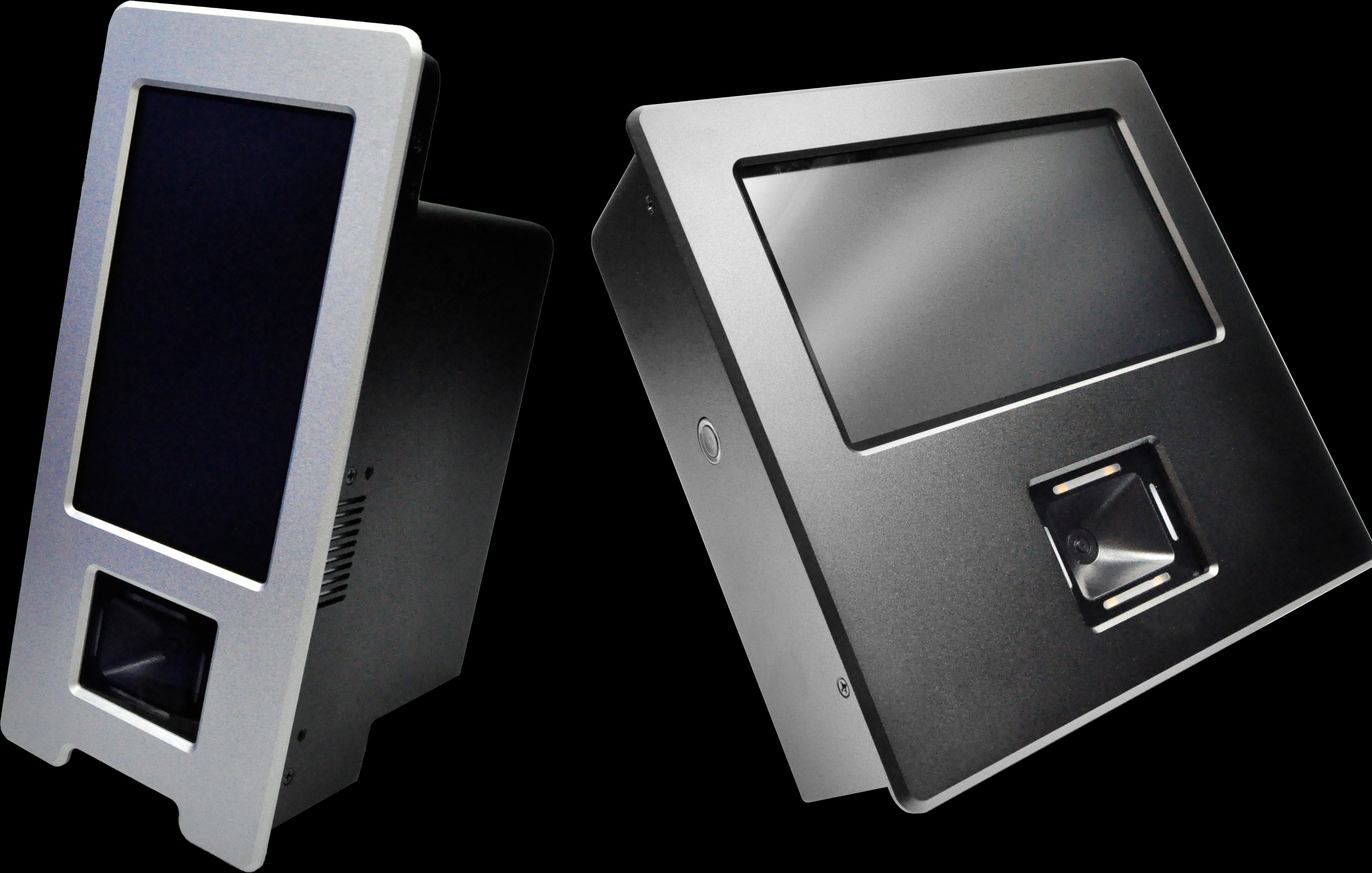

이번 제품은 기존에 만들던 것을 그대로 재생산한 것이 아니라, 고객사의 설치 환경과 요구사항에 맞춰 설계 단계부터 새롭게 손을 본 결과물입니다. "만들던 대로"가 아니라 "필요한 대로" 만들 수 있다는 것, 저희가 이 제품을 통해 보여드리고 싶은 부분입니다.

---

왜 다시 설계했나

고객사의 요구는 명확했습니다. 설치 공간의 폭이 좁은 환경에서도 정전식 터치패널과 빠르고 정확한 바코드 인식이 가능하며 RS485 통신용 8p 터미널 블록과 여분의 RS232 통신 포트가 있는 장비가 필요하다는 것이었죠. 이 조건을 만족시키기 위해 저희는 세 가지 방향으로 설계를 바꿨습니다.

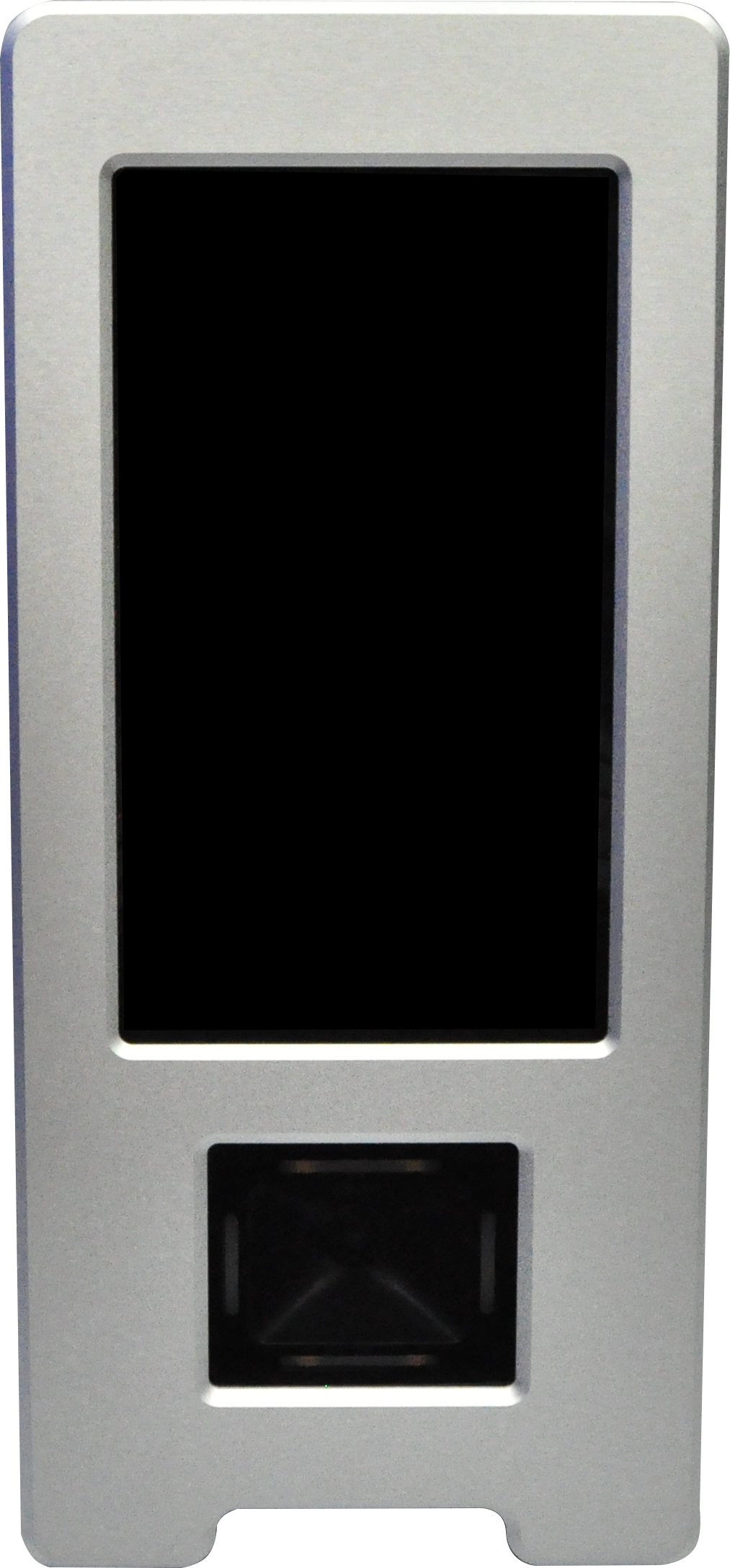

1. 패널 세로 배치 — 컴팩트한 설치 폭을 확보하면서도 시인성은 놓치지 않도록 7인치 정전식 터치패널을 세로 방향으로 배치했습니다.
2. 바코드 스캐너 업그레이드 — 기존 라인업에 쓰던 스캐너보다 인식 속도가 빠른 모듈로 교체 적용했습니다.
3. I/O 재구성과 내부 공간 효율화 — 좁아진 설치 폭에 맞춰 후면 I/O와 COM 포트, 터미널 블럭의 배치를 새로 짜고 내부 배선 동선을 정리해 한정된 공간 안에서도 여유 있게 조립·수납되도록 재구성했습니다.



---

외관과 구조 — 깔끔함과 유지보수 편의성을 동시에

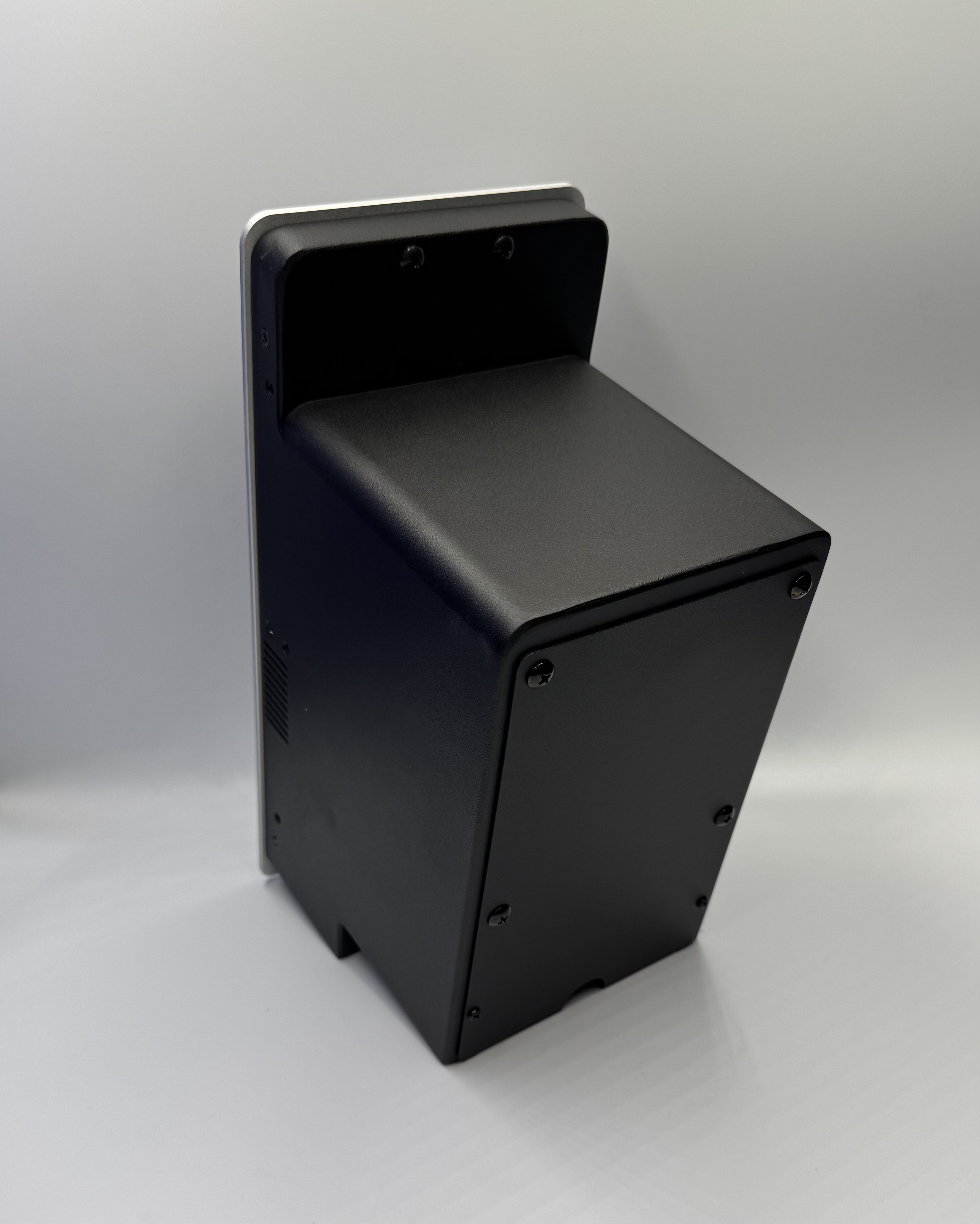

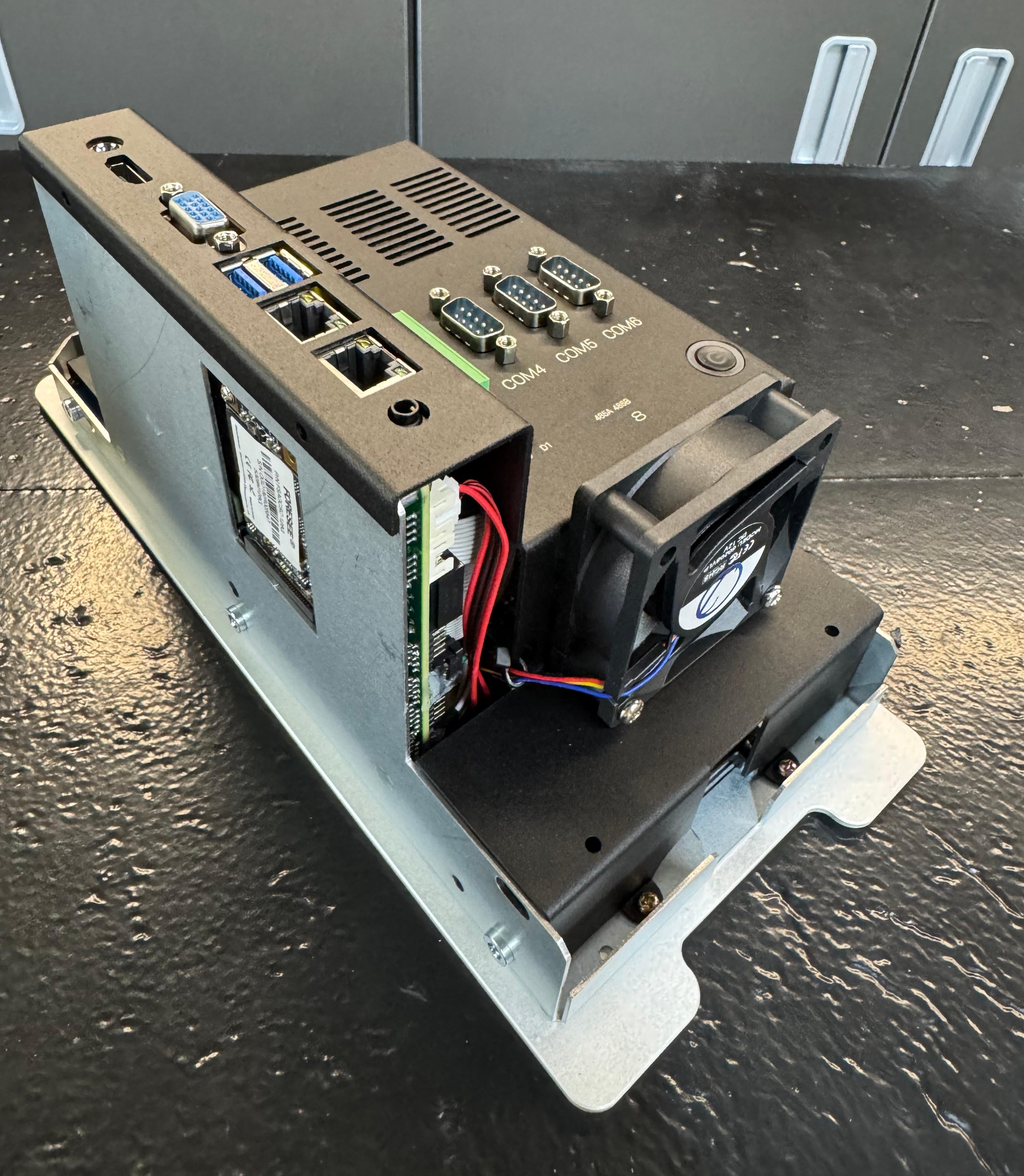

전면부는 머시닝 가공한 은색 프레임을 적용해 군더더기 없는 외관을 완성했습니다. 조립 순서도 실용성을 고려해 설계했는데요, 전면 브라켓에 메인보드가 장착된 가이드를 먼저 체결하고, 후면 I/O가 배치된 브라켓을 결합한 뒤 마지막으로 커버를 씌우면 완제품이 됩니다.



특히 신경 쓴 부분은 유지보수 편의성입니다. 가장 바깥쪽 커버만 분리하면 mSATA 저장장치를 교체할 수 있는 홈이 별도로 마련되어 있어, 제품을 완전히 분해하지 않고도 저장장치 교체 및 데이터 관리가 가능합니다. 현장에서 반복적으로 발생하는 저장장치 점검·교체 작업의 부담을 크게 줄여주는 부분입니다.

발열 관리를 위해 제품 하단에는 60mm 쿨러를 배치해 내부 열기를 효과적으로 외부로 배출하도록 설계했습니다.

4면을 감싸는 커버를 체결한 뒤에 마지막으로 I/O 덮개를 장착하면 완성되며, 덮개를 고정하는 나사 6개 중 상단의 나사 4개를 VESA 마운트에 장착할 수 있도록 나사 홀을 구성했습니다.

---

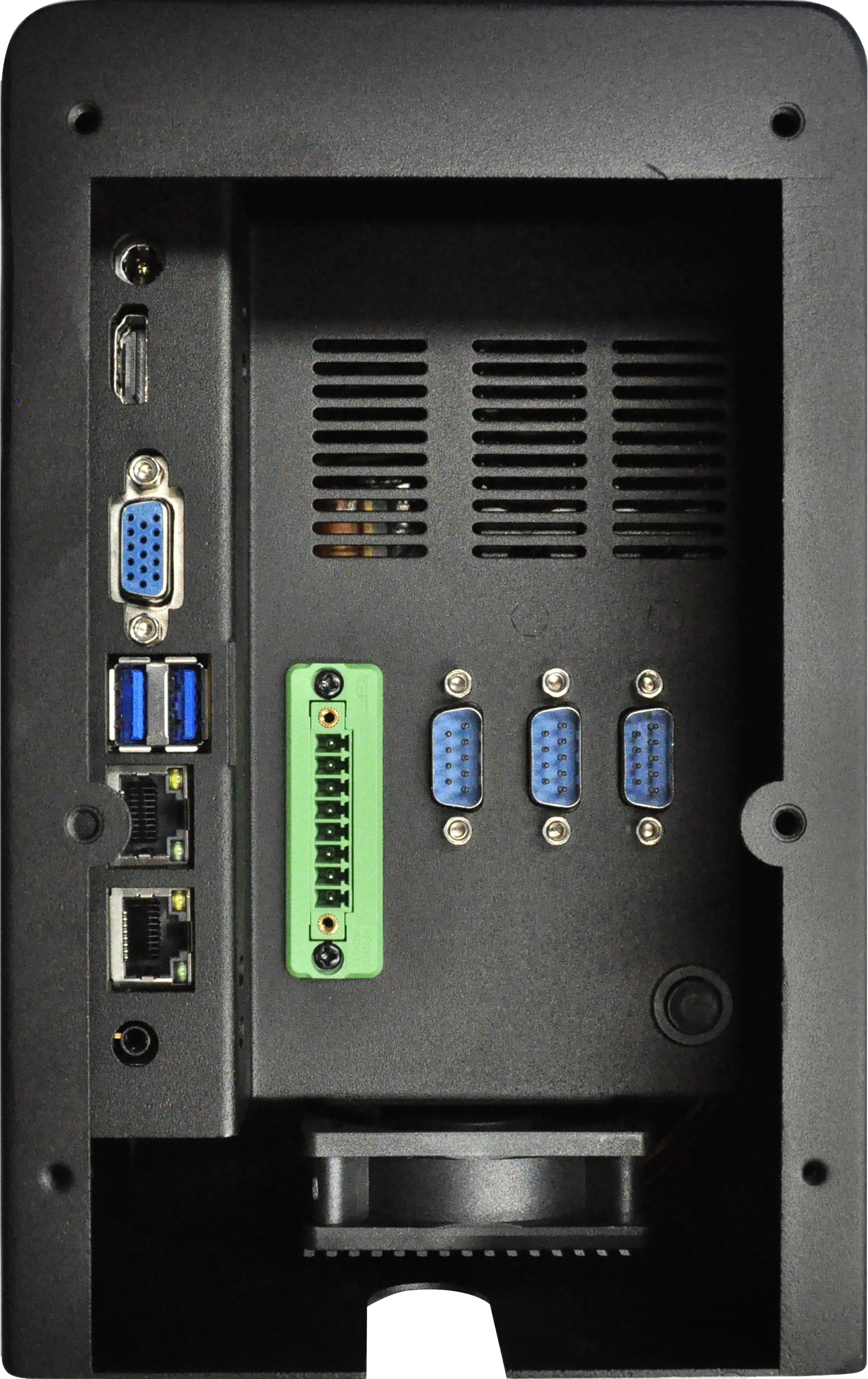

후면 I/O 구성

후면에는 메인보드 기본 I/O와 함께 확장 포트를 배치했습니다.

• DC 12V IN
• HDMI, VGA
• USB 3.0 x2
• LAN x2
• Audio Line-Out (내장 스피커 지원)
• COM 포트 x3
• 8P 터미널 블럭 x1

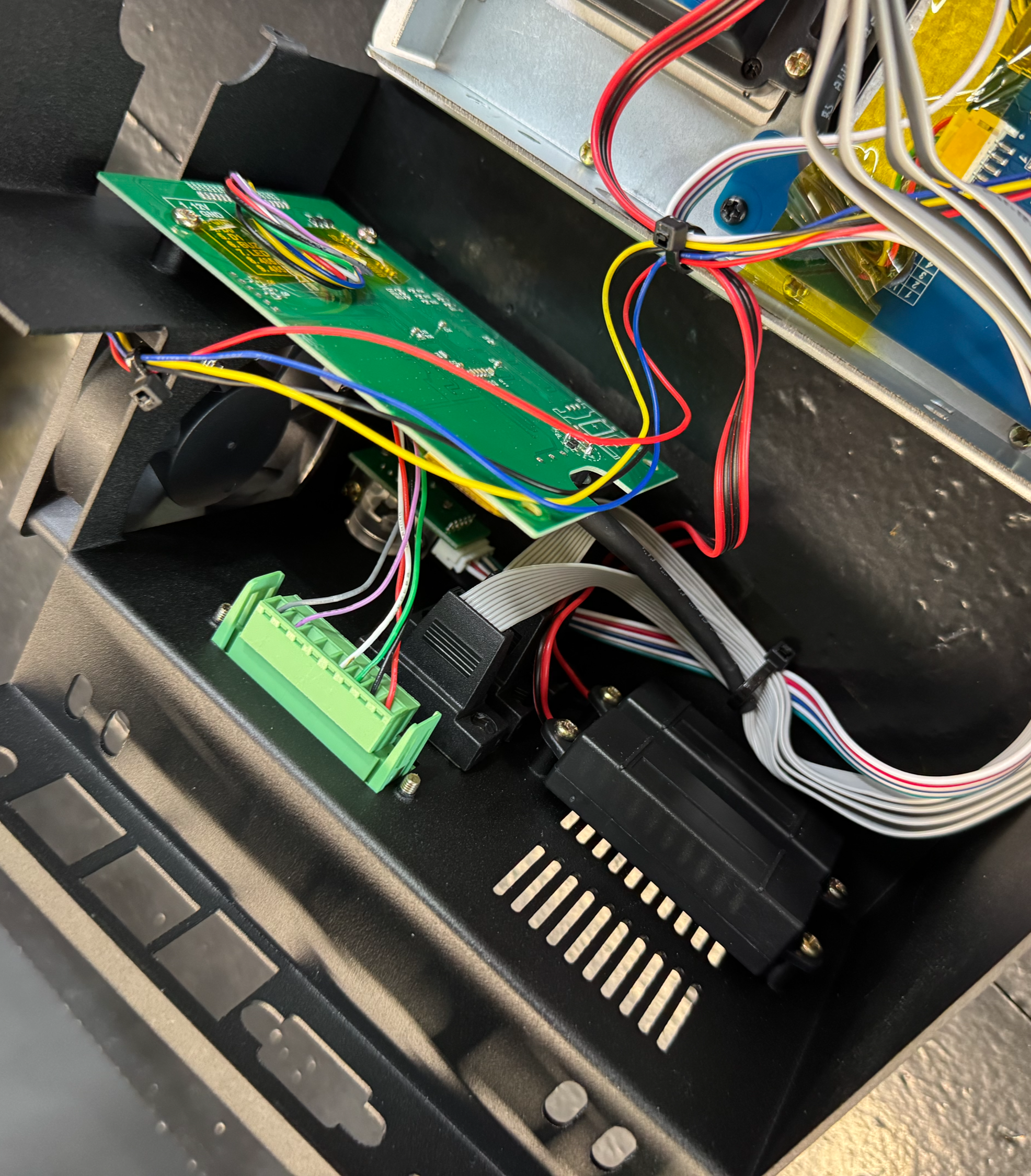

8P 터미널 블럭의 경우, 단순히 여분의 커넥터가 아니라, RS-232/RS-485 통신, DC 전원 입출력, 릴레이/경광등 제어, 외부 스위치·센서 입력, 도어락이나 게이트 개폐 신호 연동 등 현장에서 실제로 필요로 하는 다양한 확장 용도로 활용할 수 있도록 설계했습니다. 이번 프로젝트에서는 고객사 전용 장비 연결을 위해 전용 PCB와 함께 배치했습니다.

---

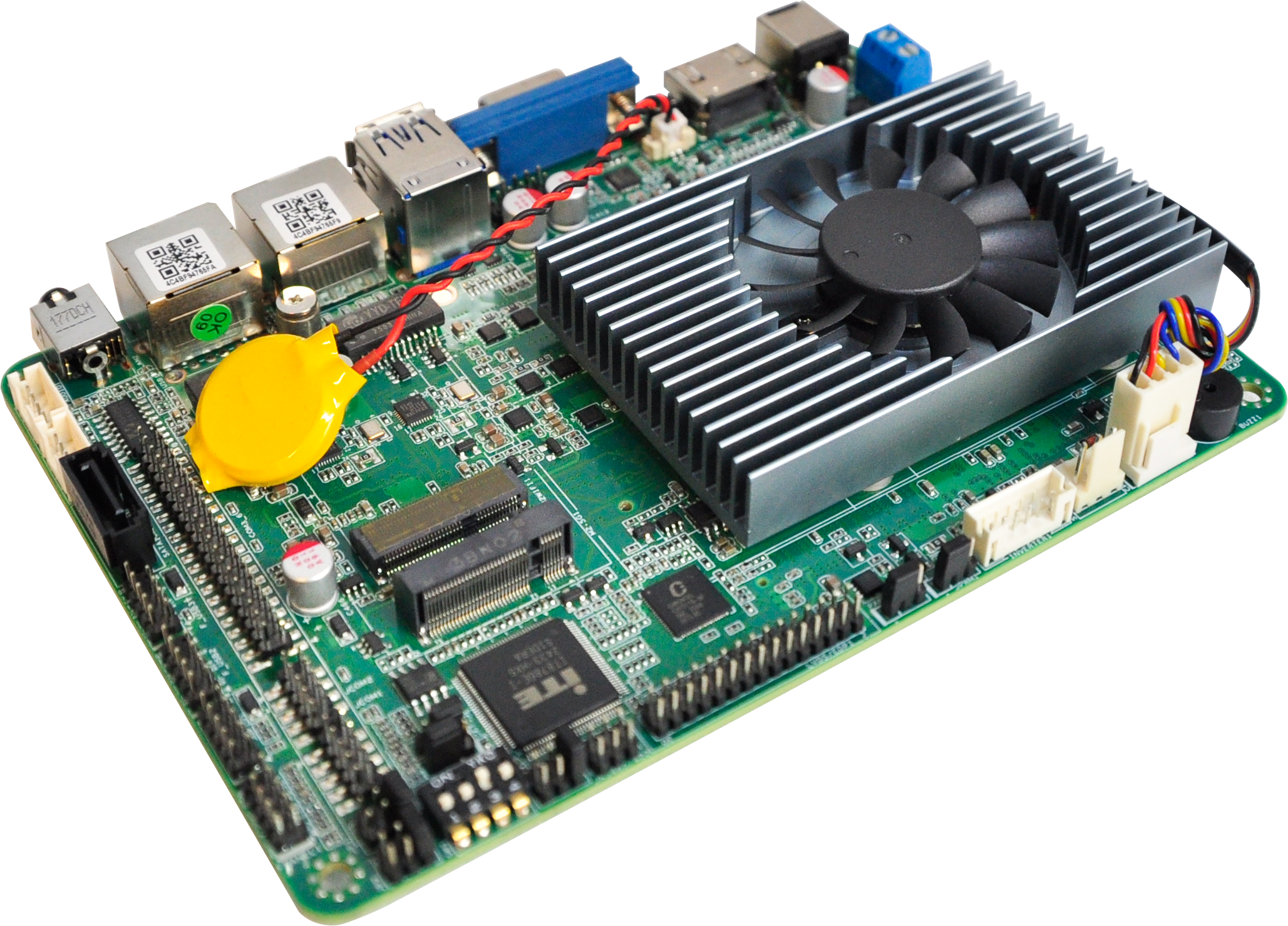

3.5인치 커스텀 산업용 보드

이 제품의 메인보드는 3.5인치 사이즈의 커스텀 산업용 보드입니다. 이번 모델에는 N97 프로세서가 탑재된 버전을 적용했지만, 커스텀 보드이기 때문에 사용 환경에 따라 인텔 4세대/8세대 i5, N100, N97 등 다양한 프로세서 옵션 중에서 선택해 적용할 수 있습니다. 저사양·저전력이 필요한 현장부터 어느 정도 연산 성능이 필요한 현장까지, 하나의 폼팩터로 폭넓게 대응이 가능한 셈입니다.



COM 포트 전원 직결 — 케이블 하나로 끝나는 배선

커스텀 보드의 가장 큰 강점 중 하나는 COM 포트에 직접 5V 또는 12V 전원을 출력할 수 있다는 점입니다. 이 보드는 COM1~6까지 총 6개의 시리얼 포트를 지원하며, 이 중 COM1과 COM2에는 전원 출력을 활성화할 수 있는 점퍼가 마련되어 있습니다.

이번 제품에 적용된 바코드 스캐너 역시 5V 전원을 사용하는 모델인데요, 별도의 DC 전원 케이블 없이 시리얼 통신 케이블 하나로 통신과 전원 공급을 동시에 해결할 수 있도록 COM2에 5V 출력을 설정해 연결했습니다. 배선이 단순해지는 만큼 설치 시간과 고장 요인을 함께 줄일 수 있습니다.

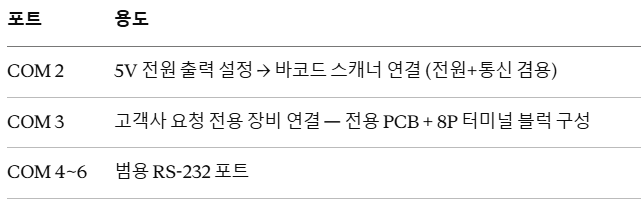

전체 COM 포트 구성은 다음과 같이 정리했습니다.

---

이런 곳에 사용하면 좋습니다

정전식 터치패널과 바코드 스캐너가 하나로 결합된 구조는 사람과 사물을 동시에 식별·인증해야 하는 현장에서 특히 유용합니다. 대표적으로 다음과 같은 곳에 적용할 수 있습니다.

• 출입 관리 / 사원증 게이트 — 터치로 정보를 입력하거나 안내를 확인하고, 사원증·QR코드를 스캔해 출입을 인증하는 무인 게이트 단말기
• 물류센터 입출고 검수 — 좁은 컨베이어 라인이나 작업대 옆 같은 제한된 공간에 설치해 상품 바코드를 스캔하고 검수 화면을 터치로 처리하는 용도
• 스마트팩토리 생산라인 — 작업 지시서 확인과 부품·자재 바코드 스캔을 함께 처리하는 라인 사이드 단말기
• 무인 접수·발급 단말기 — 병원, 관공서, 창고 등에서 접수증이나 바코드 라벨을 스캔하고 화면 터치로 절차를 진행하는 무인 키오스크





---



정해진 답이 아니라, 현장에 맞춘 설계

7인치 패널에 바코드 리더를 결합한 일체형 PC는 저희에게 낯선 제품이 아닙니다. 하지만 이번 사례에서 강조하고 싶은 것은, 기존에 만들던 구성을 그대로 반복 생산하는 대신 고객사의 설치 환경, 사용 목적에 맞춰 얼마든지 설계 자체를 변경할 수 있다는 점입니다.

내부 구성, 포트 배치, 프로세서 사양까지 정해진 틀 안에서 고르는 것이 아니라, 필요에 따라 새로 짜맞출 수 있다는 것이 저희가 만드는 PC의 방향입니다. 비슷한 요구사항을 가진 현장이 있다면 언제든 편하게 문의해 주세요.











---

---
