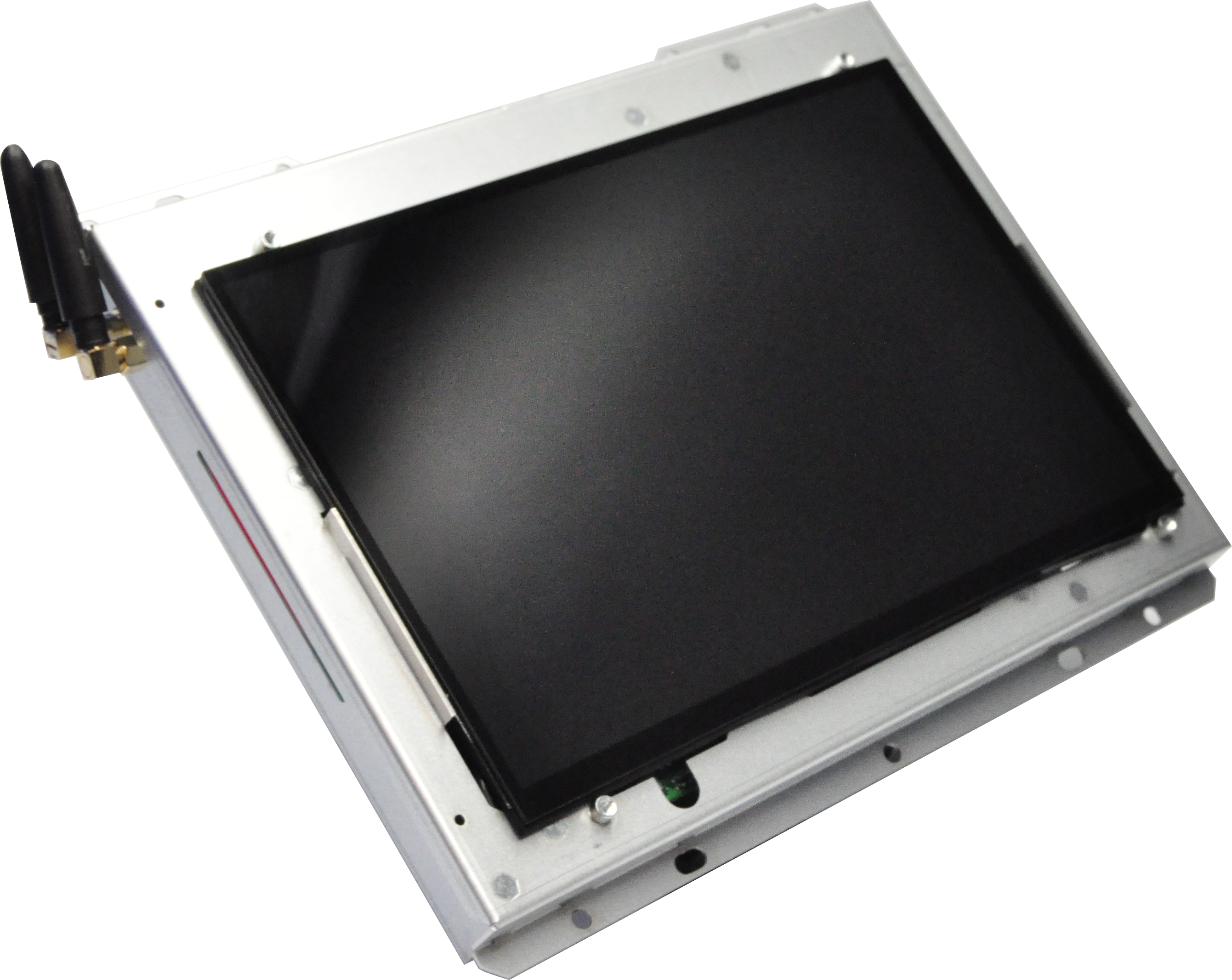

두께 50mm, 그 안에 모든 것을 담다 — 10.1" 터치 일체형 오픈프레임 PC

두께 5cm의 슬림한 폼팩터에 스피커·무선랜·확장 USB까지 집약한 산업용 일체형 PC를 소개합니다.

---

산업 현장이나 제어 시스템을 구축하다 보면, PC를 별도 함체 내부에 수납해야 하는 상황이 자주 발생합니다. 이때 가장 큰 제약은 공간입니다. 기성품 일체형 PC 대부분은 함체 내부 장착을 전제로 설계되지 않아 두께나 체적이 설계 과정에서 걸림돌이 되곤 합니다.

이번 제품은 바로 이런 고객사의 현장 요구사항에서 출발했습니다. 기존 구성을 최대한 압축해 안테나 포함 270 × 205 × 50mm라는 극도로 슬림한 폼팩터를 실현했으며, 동시에 현장 운용에 필요한 기능을 빠짐없이 통합했습니다.

---

---

오픈프레임 설계

이 제품은 별도 외장 케이스 없이 금속 프레임만으로 구성된 오픈프레임 방식을 채택했습니다. 함체 내부에 직접 장착하는 산업용 환경에 최적화된 이 설계 방식은 단순한 원가 절감 이상의 실질적 이점을 제공합니다.

✓원가 절감 — 별도 외장 케이스를 제작·조달할 필요가 없어 시스템 전체 BOM 비용을 낮출 수 있습니다.
✓커스터마이징 용이 — 내부 부품에 대한 접근성이 높아 현장 환경에 맞는 모듈 추가나 배선 변경이 수월합니다.

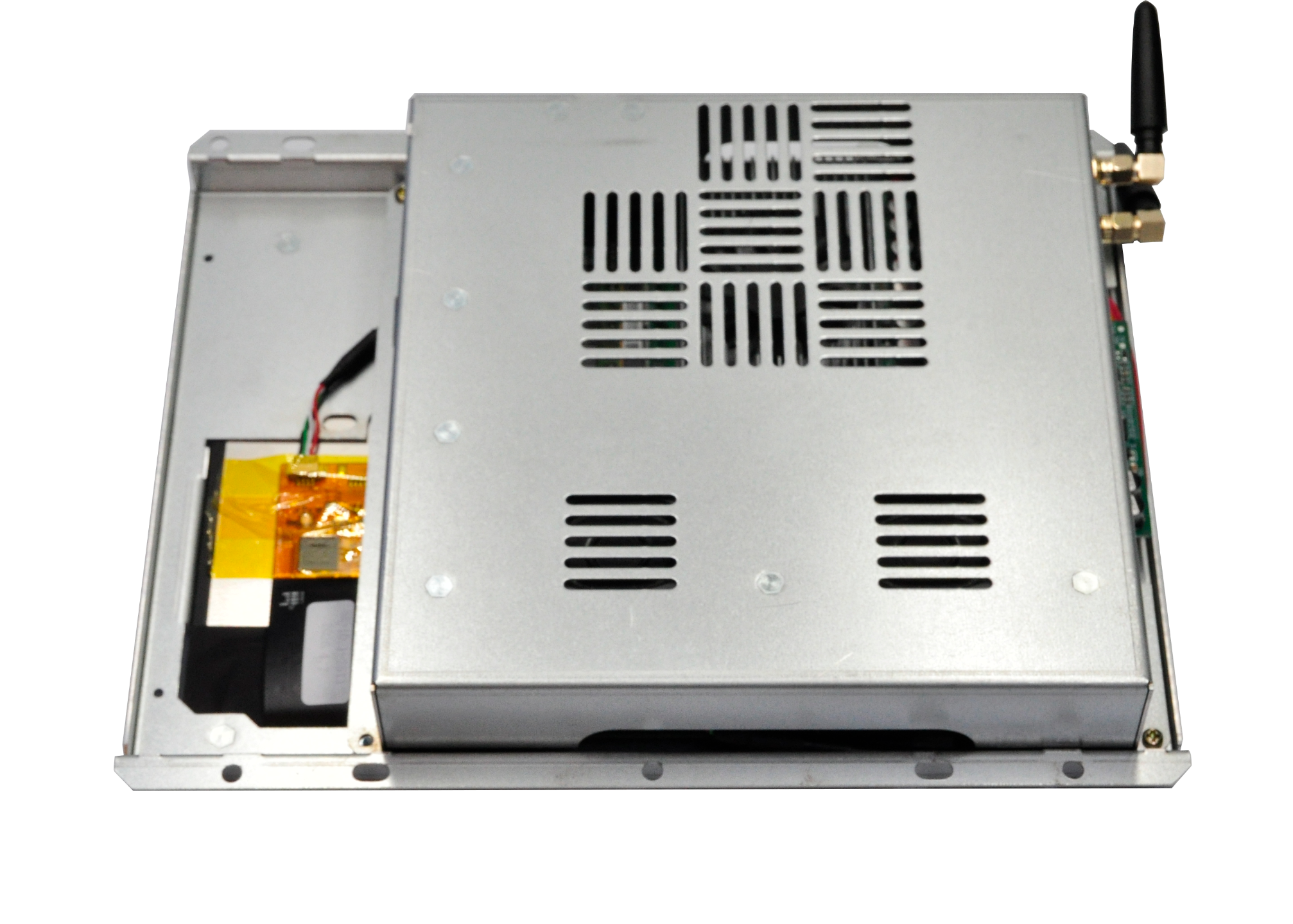

✓방열 효율 확보 — 오픈된 구조 덕분에 상부 슬롯을 통한 자연 대류를 활용할 수 있어, 밀폐 케이스 대비 열 관리에 유리합니다.
✓두께 최소화 실현 — 케이스 두께를 제거한 만큼 체적을 줄일 수 있어, 두께 50mm라는 슬림 설계가 가능했습니다.

---

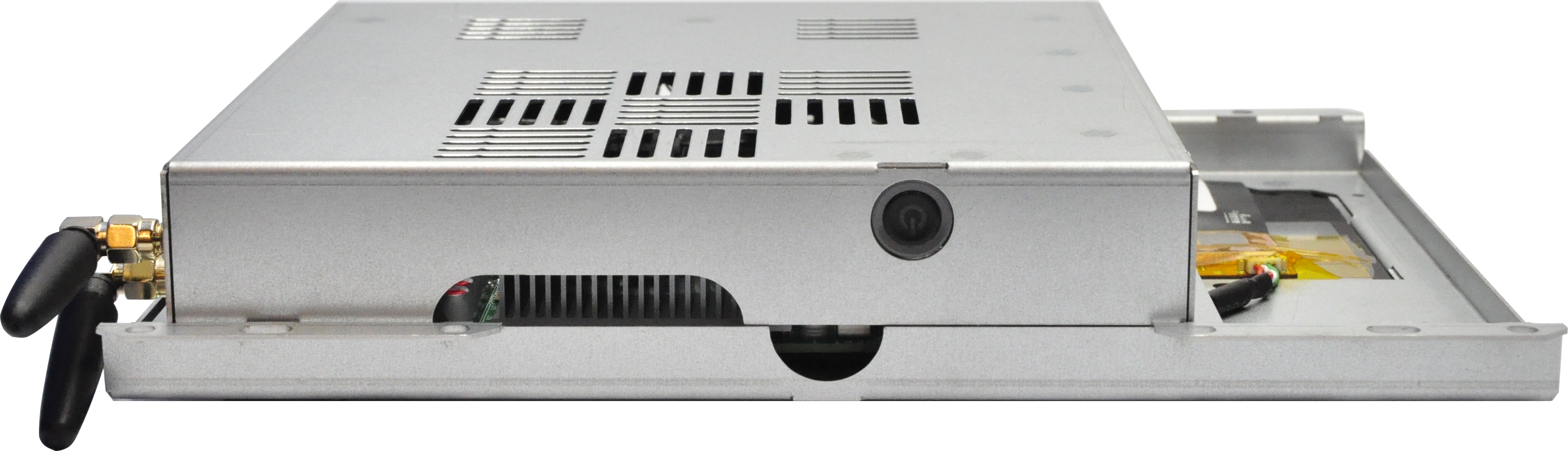

두께 50mm에 담은 것들

단순히 얇게 만드는 것이 목표가 아니었습니다. 고객사가 요구하는 기능을 모두 탑재하면서도 두께 50mm를 달성하는 것이 핵심 과제였습니다.

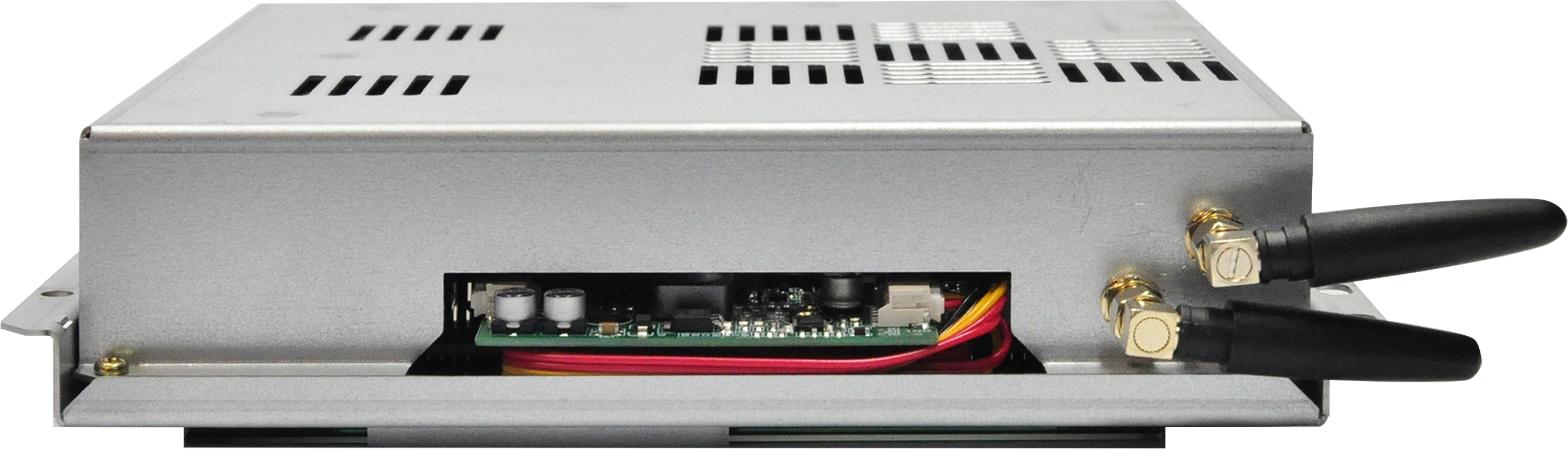

내장 스피커, Wi-Fi 안테나(SMA 커넥터 2포트), LVDS 인버터, USB 4포트 확장까지 — 패널과 메인보드를 포함한 모든 구성 요소를 두께 50mm 프레임 하나에 통합했습니다. 덕분에 시스템 통합 시 별도로 준비해야 할 외장 부품 수를 크게 줄일 수 있습니다.

---

I/O 포트 구성

메인보드 I/O 패널에는 산업 현장에서 요구되는 표준 인터페이스를 충실히 갖추었습니다.

✓12V DC - in
✓HDMI x1
✓VGA x1
✓LAN x2
✓USB 3.0 x2
✓USB 2.0 x4
✓오디오 포트 (Line-in/Out)
✓전원 스위치(상단배치)





전원 스위치는 기본적으로 제품 상단에 배치되어 있습니다. 다만 오픈프레임 특성상 함체에 수납된 이후 스위치를 외부로 노출해야 하는 경우가 발생할 수 있습니다. 이 경우 연장 스위치 케이블을 사용해 함체 외부 패널에 별도 스위치를 배선하는 방식으로 간단하게 대응할 수 있습니다.

---

어떤 환경에 적합한가요

→제어반·전기 함체 내부에 PC를 수납해야 하는 산업용 HMI 시스템
→설치 공간이 제한된 협소한 키오스크 또는 임베디드 단말 환경
→무선 통신과 터치 UI가 동시에 필요한 현장 모니터링 시스템
→오픈프레임 방식의 시스템 통합으로 원가 절감을 원하는 SI·ODM 업체







당사는 고객사의 설치 환경에 맞춘 사양 변경 및 ODM 방식의 커스터마이징 상담을 지원합니다.
제품 기술 사양이나 납품 관련 문의는 아래 연락처로 편하게 문의해 주세요.
