JCT-FLEX-PCIE – 확장성과 유연성을 고려한 설계

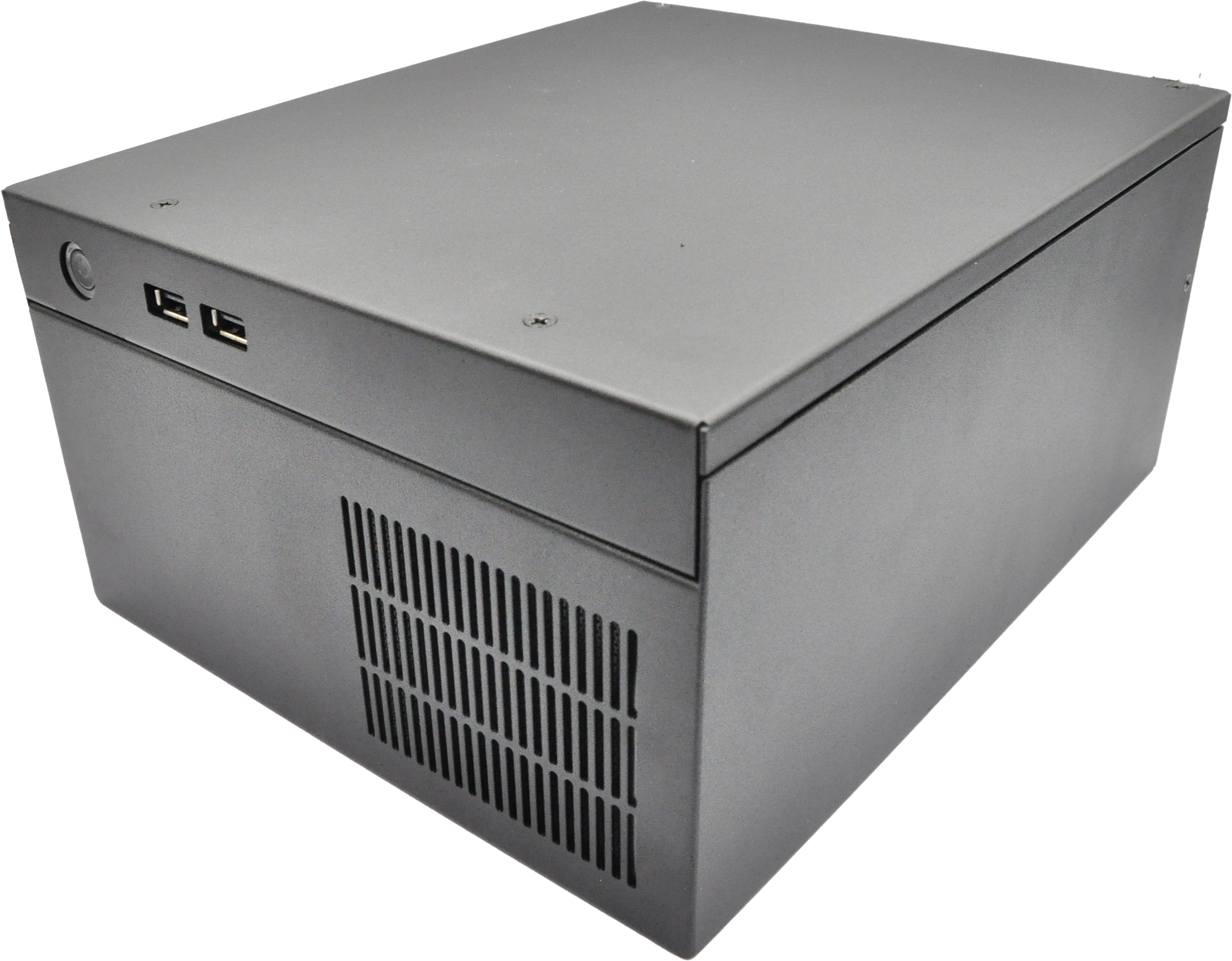

JCT-FLEX-PCIE는 산업 환경에서 요구되는 다양한 인터페이스와 확장성을 고려하여 설계된 소형 산업용 PC입니다.
일반적인 데스크탑 PC와 달리, 현장 장비와의 연동을 위한 시리얼 통신 중심 구조와 설치 환경을 고려한 소형화 설계가 특징입니다.

---

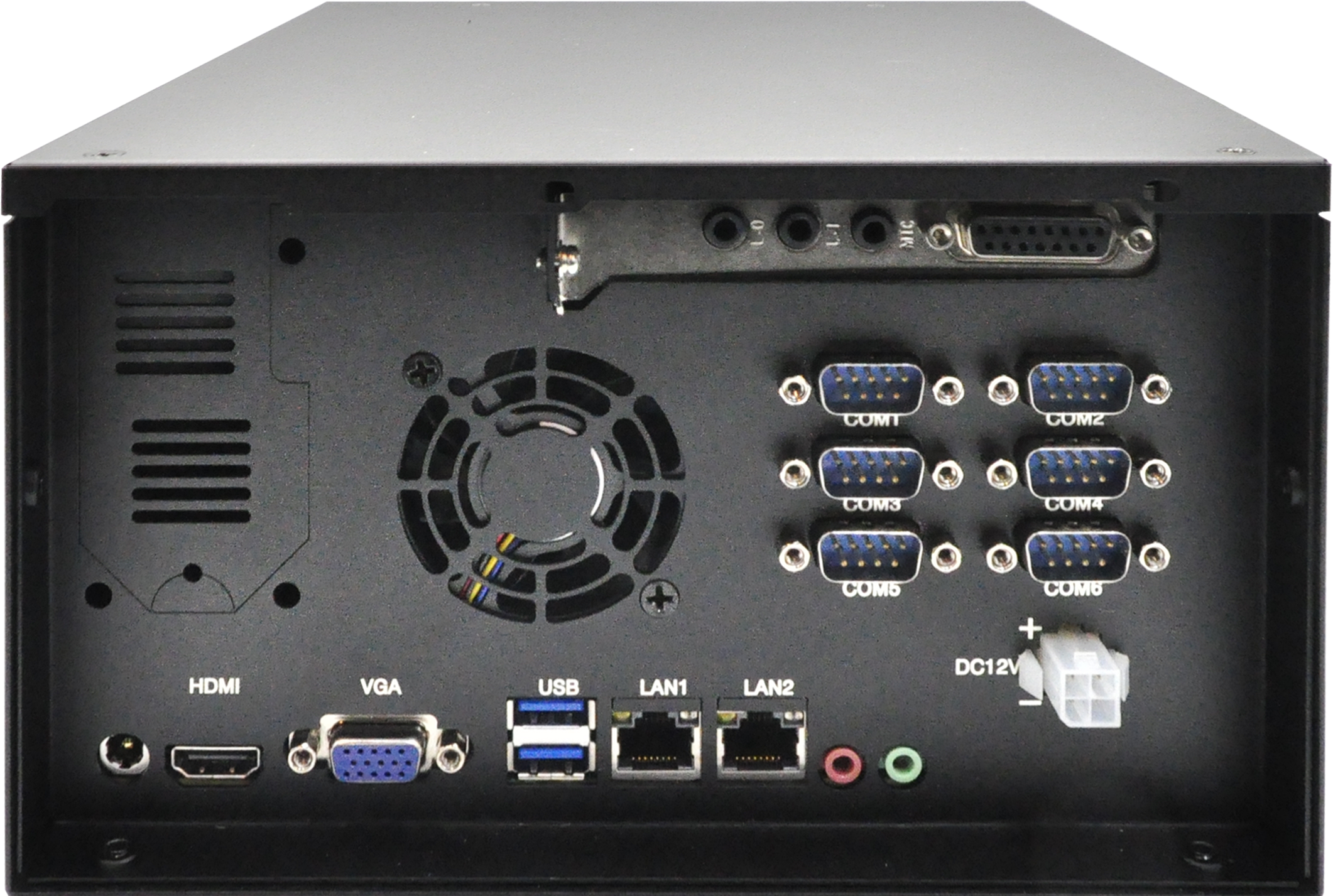

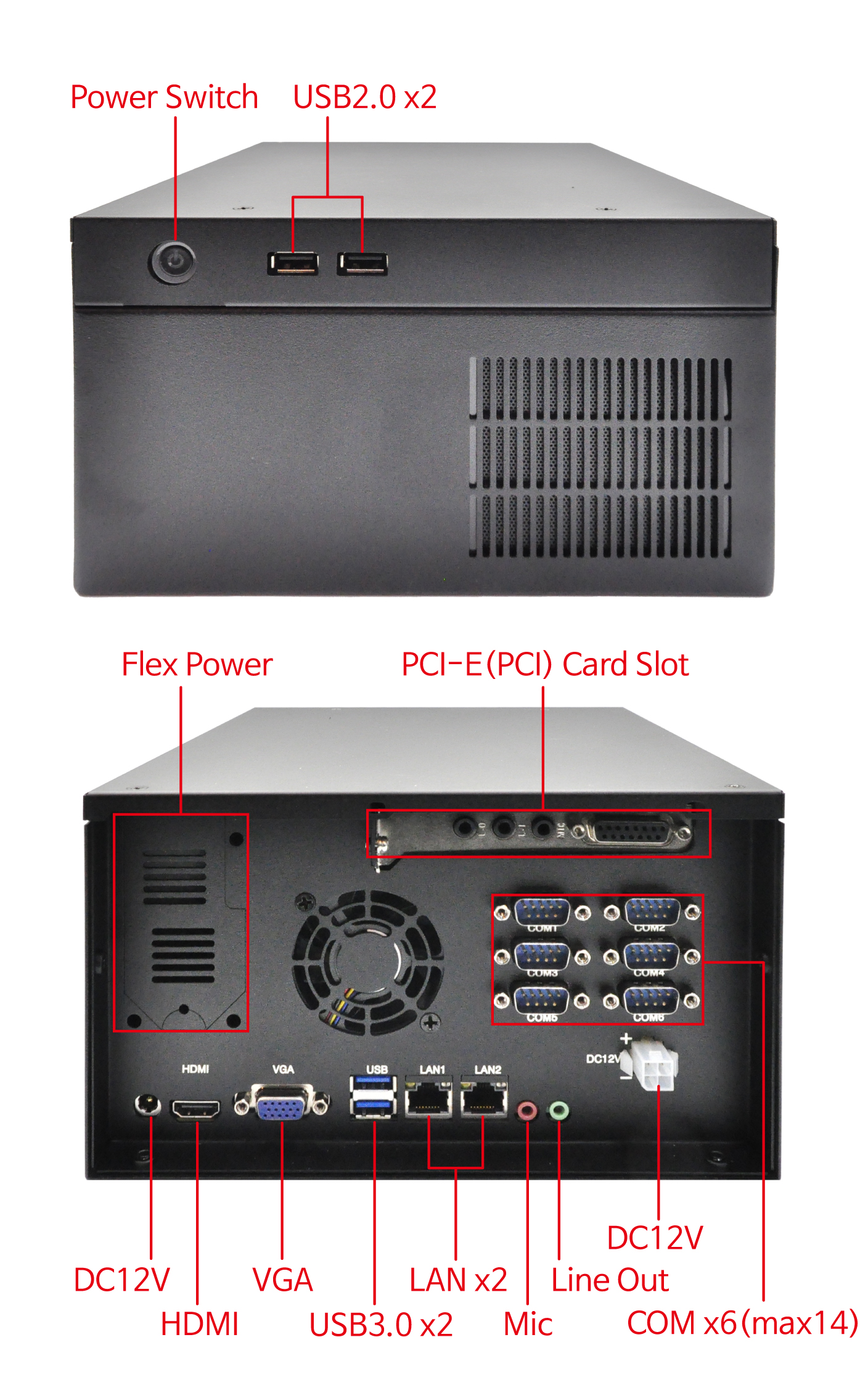

▶ 산업 환경에 최적화된 시리얼 포트 구성

산업 현장에서는 여전히 RS-232 및 RS-485 기반의 시리얼 통신이 널리 사용되고 있습니다. 이러한 환경을 고려하여 JCT-FLEX-PCIE는 기본적으로 6개의 COM 포트를 지원하도록 구성되어 있어, 별도의 확장 없이도 장비 제어, 검사 설비, 자동화 시스템과의 안정적인 연동이 가능합니다.

일반 PC에서는 추가 카드나 컨버터를 통해 구성해야 하는 부분을 기본 설계 단계에서 반영함으로써, 현장 적용 시 설치 편의성과 안정성을 동시에 확보할 수 있도록 하였습니다.

---

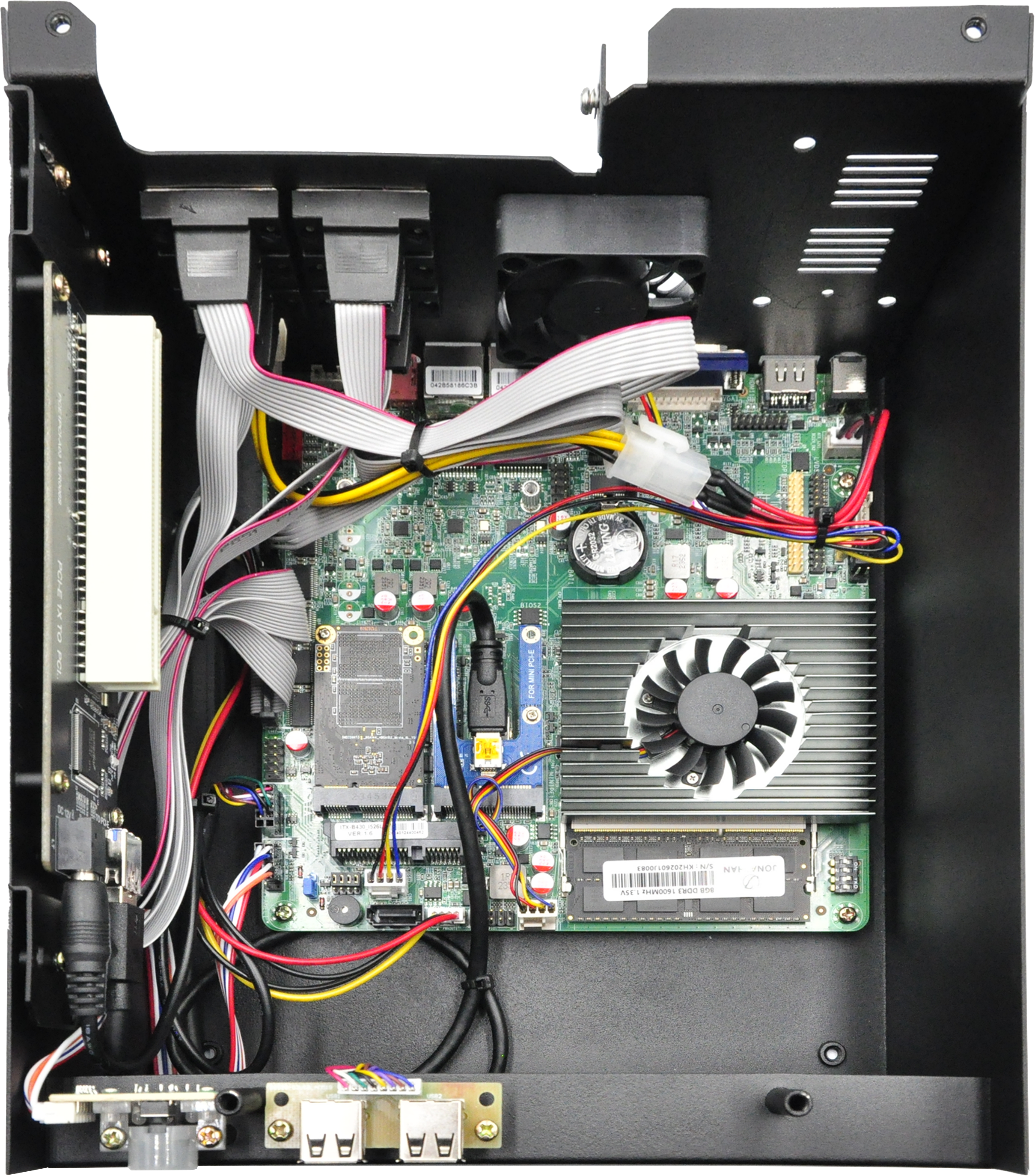

▶ MITX 기반의 유연한 하드웨어 구성

본 제품은 소형화를 위해 Mini-ITX(MITX) 규격의 모바일 보드를 기반으로 설계되었습니다. 동일한 규격 내에서 다양한 성능의 보드를 선택할 수 있기 때문에, 사용 목적에 따라 유연한 시스템 구성이 가능합니다.

사진 속의 i5 4세대와 같은 범용 성능의 플랫폼부터 최근 산업 현장에서 많이 사용되는 Intel N100 또는 N97과 같은 저전력 기반의 시스템까지 적용이 가능하며, 요구되는 성능과 전력 조건에 맞춰 선택적으로 구성할 수 있습니다.
이러한 구조는 단일 모델이 아닌, 용도에 따라 최적화된 사양으로 제작할 수 있는 플랫폼 형태로 이해할 수 있습니다.

---

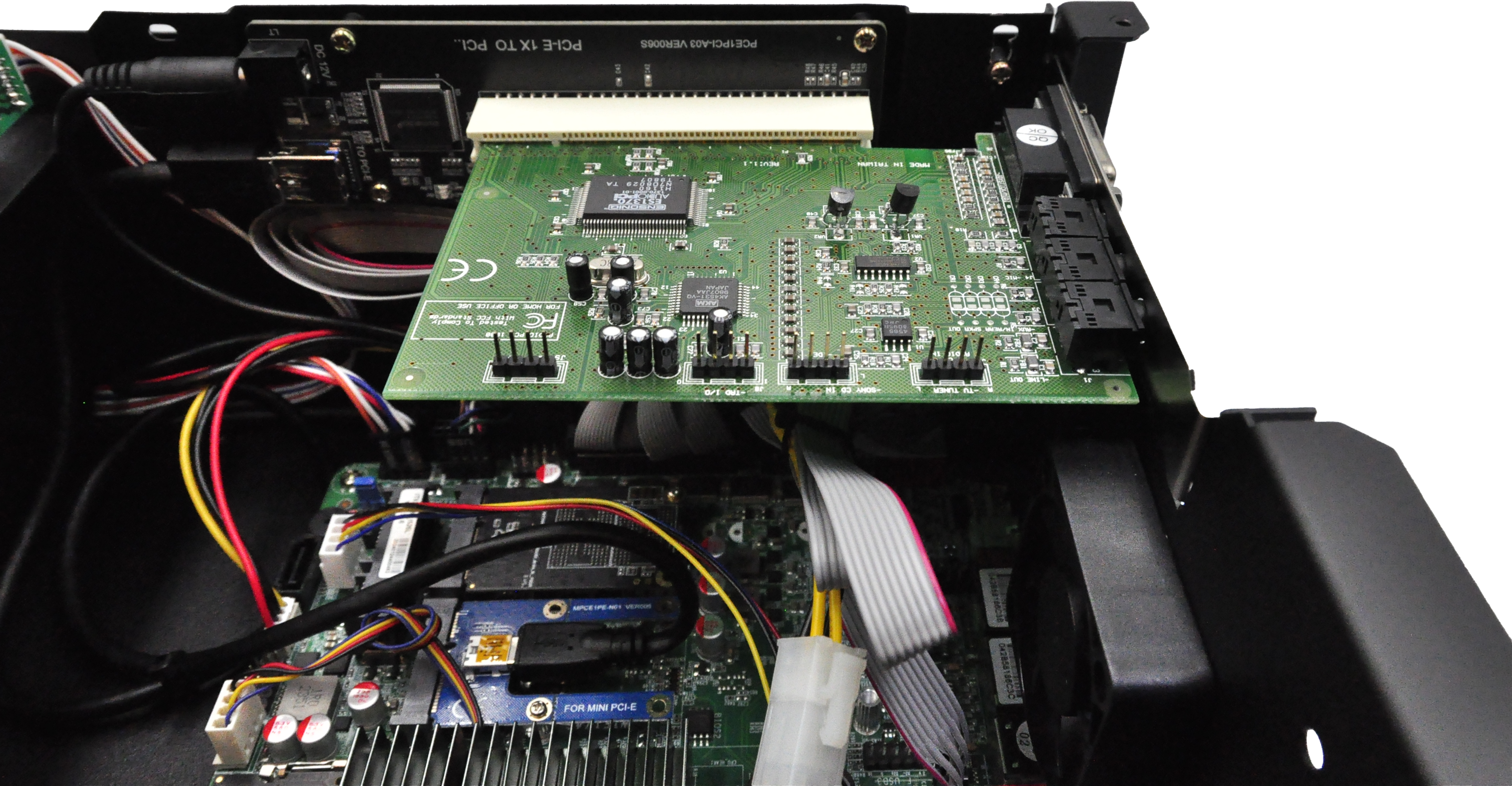

▶ Mini PCIe 기반 PCIe 확장 구조

MITX 보드는 구조적으로 일반 PCIe 슬롯을 제공하지 않는 경우가 많고, 대신 Mini PCIe 인터페이스를 지원하는 경우가 일반적입니다. JCT-FLEX-PCIE는 이러한 구조적 한계를 보완하기 위해 Mini PCIe 슬롯을 활용한 확장 구조를 적용하였습니다.

Mini PCIe 슬롯에 확장 카드를 장착하고 이를 일반 PCIe 형태로 변환하는 PCB를 적용함으로써, 추가적인 확장 카드 사용이 가능하도록 구성되어 있습니다. 이를 통해 추가 LAN 포트, COM 포트 확장, 기타 I/O 카드 등을 시스템에 유연하게 적용할 수 있습니다.

---

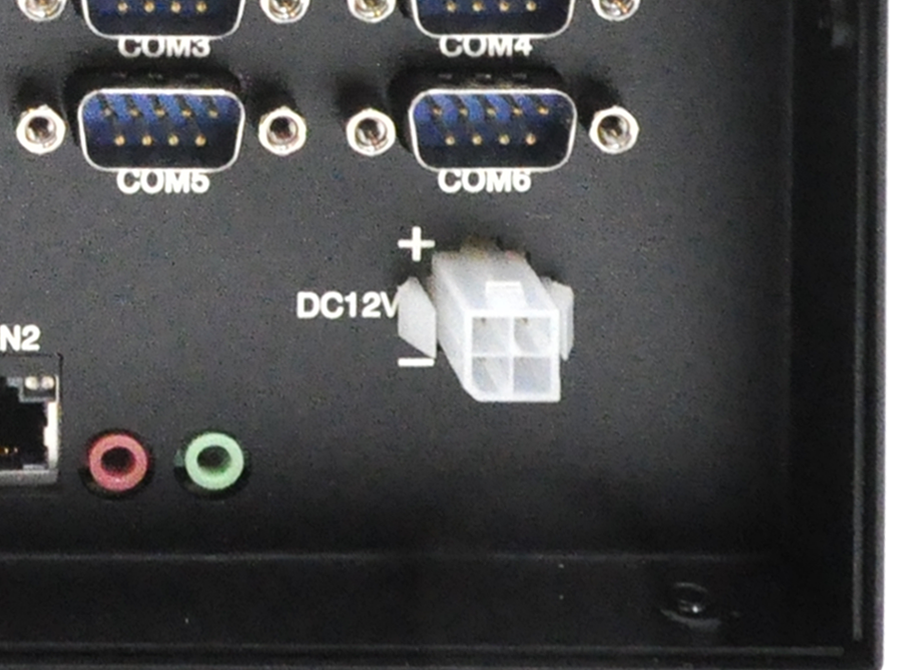

▶ 전원 및 제어 인터페이스 확장성

본 제품은 케이스에 Molex 4Pin 포트 적용이 가능한 노크아웃 홀 구조를 제공하여, 현장 환경에 맞는 전원 및 제어 구성이 가능하도록 설계되어 있습니다. 이를 통해 Molex 4Pin 커넥터를 외부로 배치하여 전원을 직접 입력할 수 있습니다.

전원 입력용으로 Molex 4Pin을 사용하지 않는다면 필요에 따라 전원 스위치를 Molex 방식으로 외부로 연장하여 본체가 아닌 외부에서 전원 제어를 수행할 수 있습니다.

이러한 구성은 장비 내부에 PC를 내장하는 경우나, 외부 제어가 필요한 환경에서 특히 유용합니다.

---

JCT-FLEX-PCIE는 산업용 환경에서 요구되는 시리얼 통신 지원과 확장성을 기반으로, MITX 구조를 활용한 소형 설계를 균형 있게 반영한 제품입니다. 산업 자동화 장비, 검사 및 계측 시스템, 키오스크, 제어 장비 등 특히 공간 제약이 있으면서도 다수의 인터페이스와 확장이 요구되는 산업 환경에서 효율적으로 활용할 수 있습니다.
