제어반·키오스크·이동·테스트 환경에 적합한 초소형 산업용 PC USL35-JAX

초소형 산업용 케이스

USL35-JAX

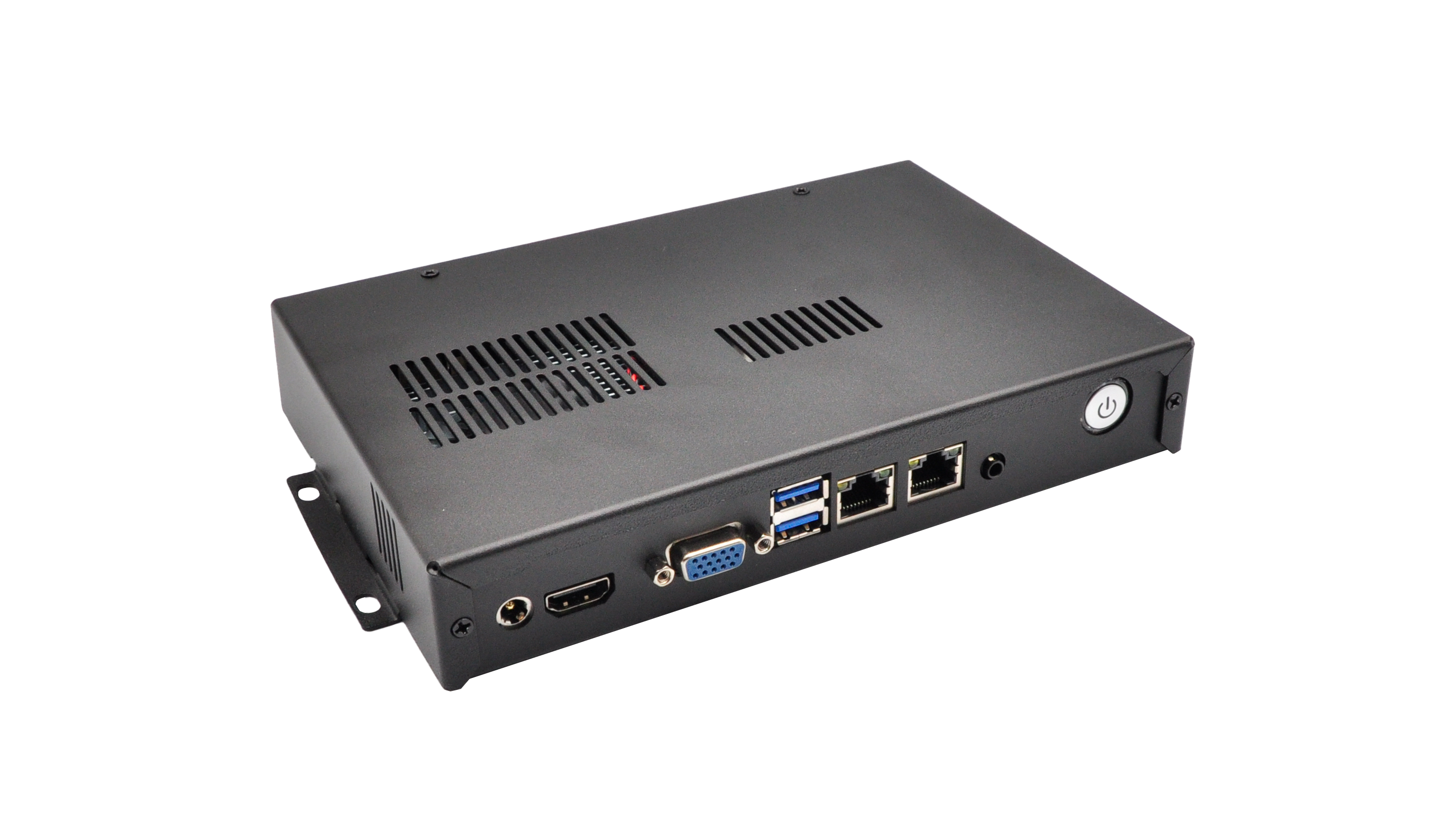

USL35-JAX는 3.5인치 소형 모바일 메인보드를 위한 초소형 산업용 케이스입니다.
기존에도 생산하던 케이스를 기반으로 하되, 3.5인치 Intel N97 메인보드의 I/O 구성에 맞춰 케이스를 새롭게 재설계한 모델입니다.





작고 가볍지만, 산업 환경을 고려한 설계

USL35-JAX는 얇고 가벼운 외형 덕분에 설치 공간이 제한적인 산업 현장에서도 부담 없이 사용할 수 있습니다.

• 제어반 내부
• 장비 하부
• 키오스크 내부
• 테스트용 장비 옆면

처럼 공간이 협소한 환경에 특히 적합하며,
휴대성이 좋아 현장 점검·이동 테스트용 PC로도 활용도가 높습니다.

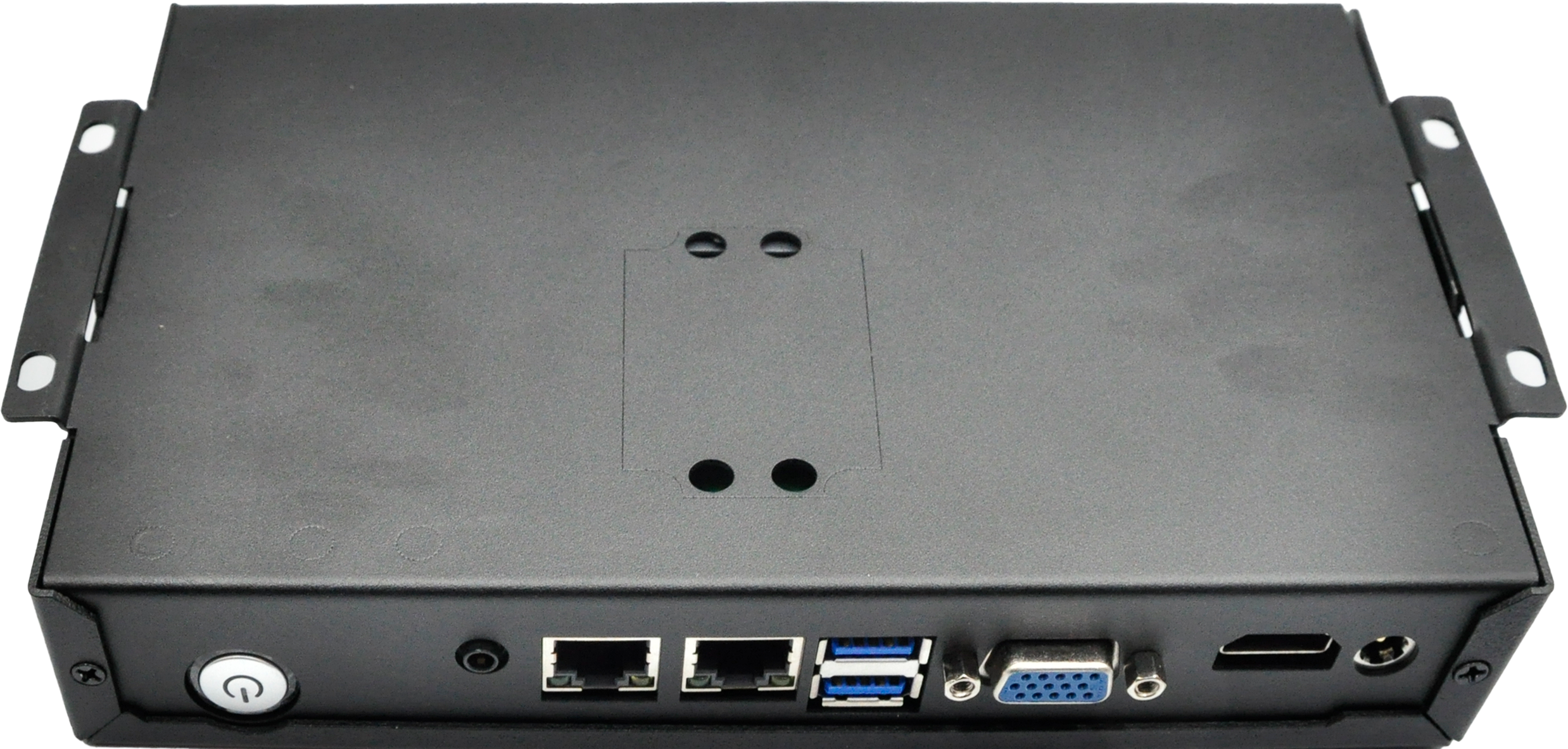

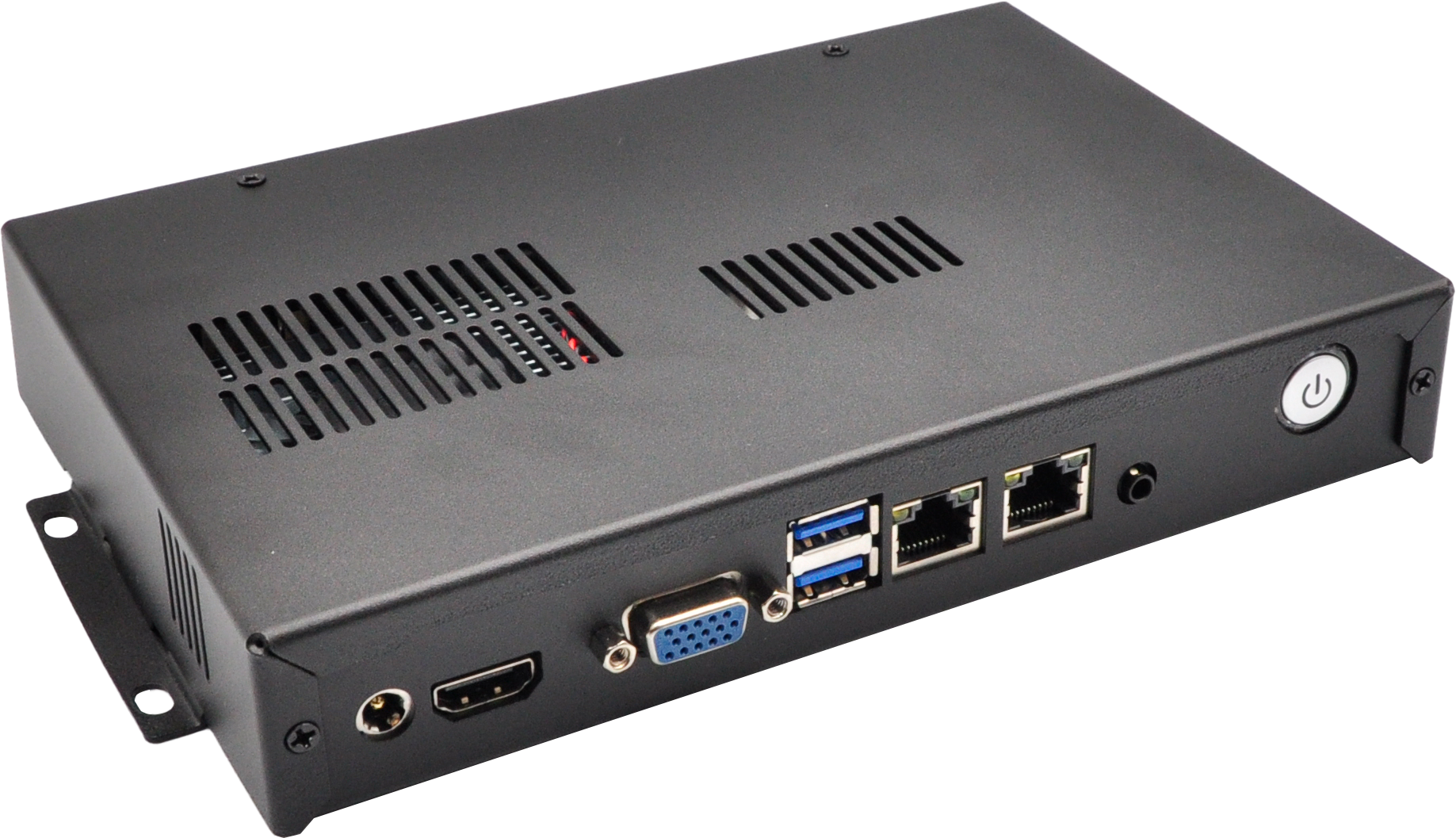

전면 I/O 구성 – 현장에서 바로 쓰기 좋은 배치

제품 전면에는 실제 사용 빈도가 높은 포트들을 중심으로 구성했습니다.

• 12V DC In
• HDMI
• VGA
• USB 3.0 x2
• LAN x2
• Audio Line-out
• 전원 스위치

별도의 젠더나 연장 케이블 없이도
전원, 디스플레이, 네트워크 연결을 전면에서 바로 처리할 수 있도록 설계되어,
장비 설치 및 유지보수가 훨씬 수월합니다.

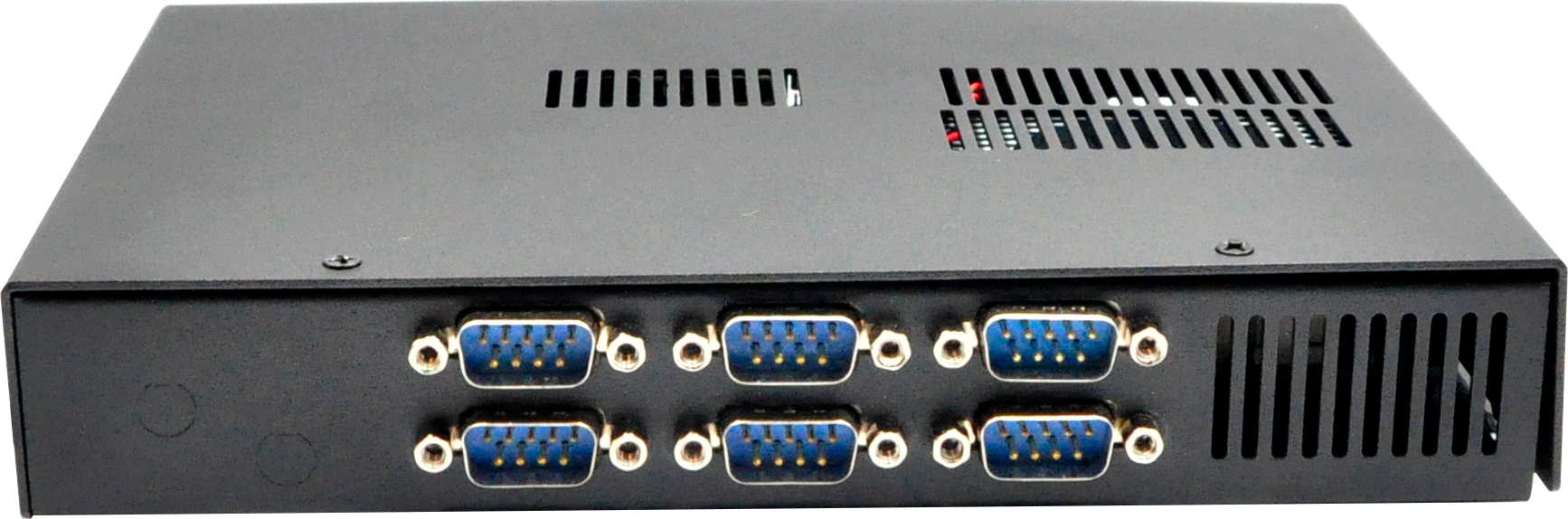

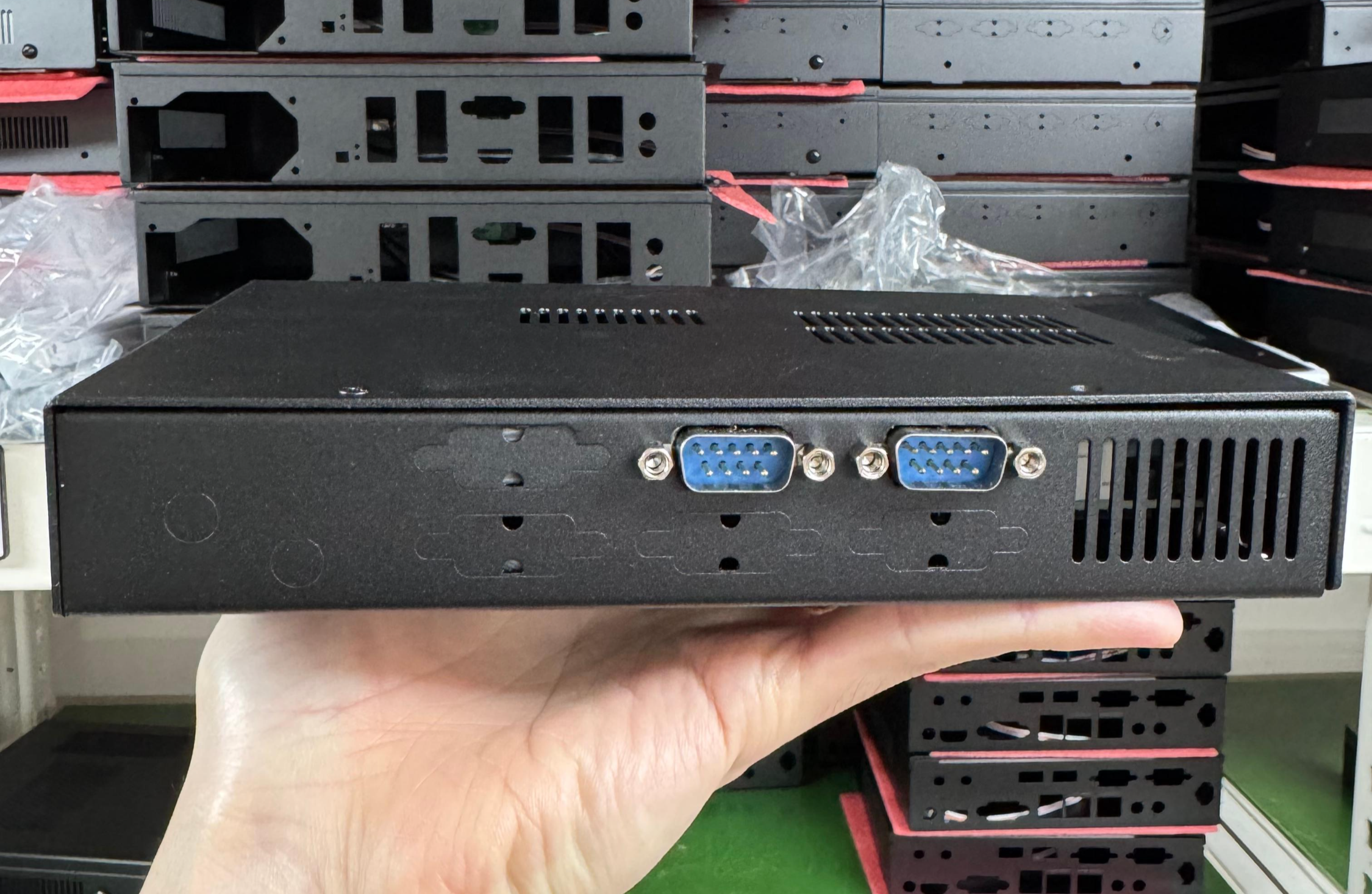

후면 COM 포트 확장 구조

USL35-JAX 케이스에는 후면 COM 포트 확장 방식을 적용했습니다.

• 기본 상태에서는 막혀 있는 구조
• COM 포트가 필요 없는 환경에서는
  → 막힌 상태로 그대로 사용
• COM 포트가 필요한 경우
  → 노크아웃(knock-out) 프리컷 영역을 제거하여
  → 최대 COM6까지 확장 배치 가능

COM 포트가 항상 필요하지는 않지만,
필요해질 가능성이 있는 산업 환경을 고려한 설계입니다.

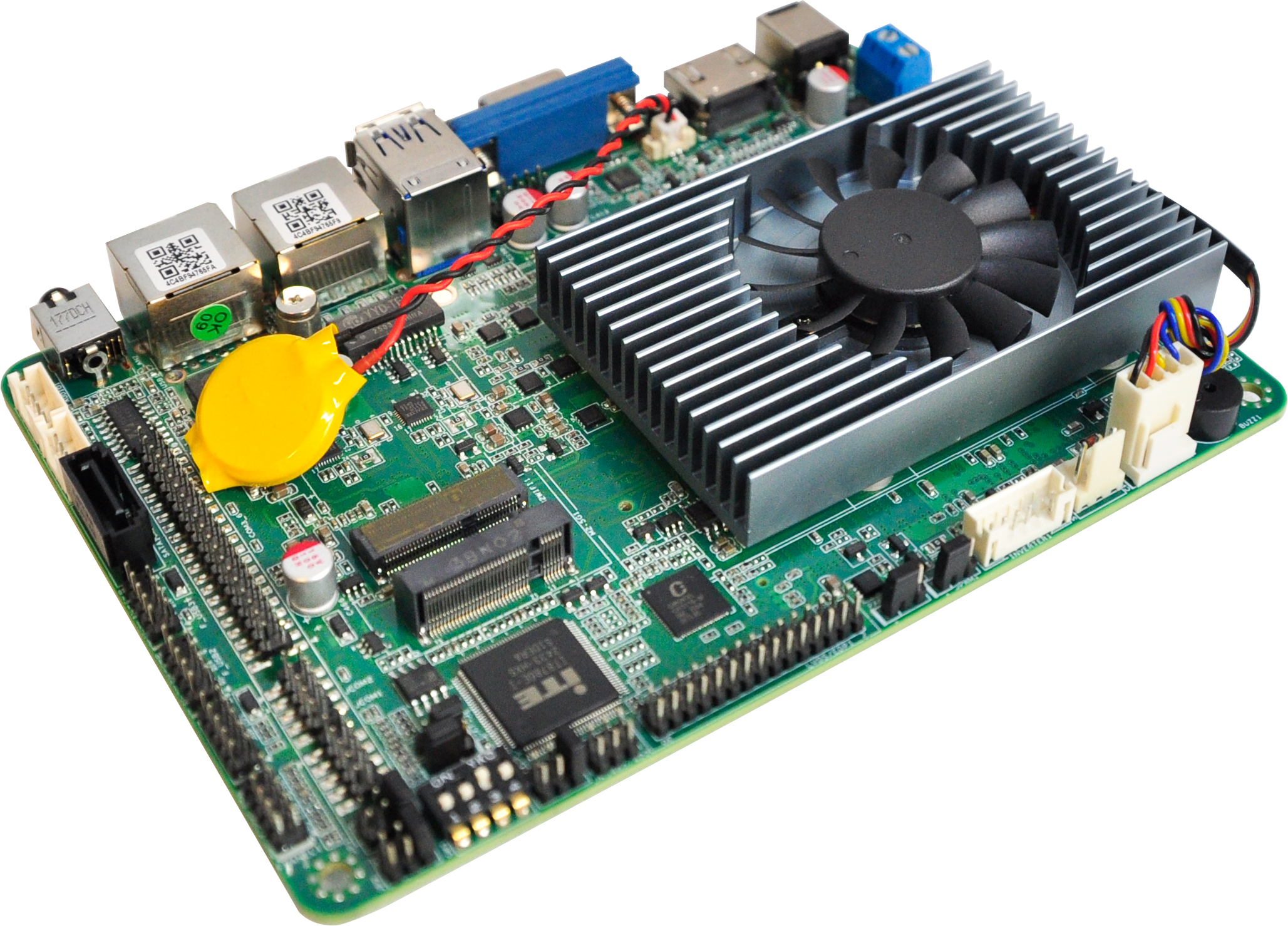

적용 메인보드 요약 – Intel N97 기반 3.5인치 모바일 보드

기본적으로 USL35-JAX에 사용된 메인보드는 Intel N97 프로세서 기반 3.5인치 모바일 보드입니다.
자세한 내용은 아래 링크에 정리해두었습니다.
https://industrial-computer.tistory.com/249

신규 산업용 메인보드 소개! -"JAX-350-N97" 3.5인치 Intel® Alder Lake-N97



• Intel N97 Processor
  • 저전력 기반의 안정적인 성능
  • 산업용·무인 시스템에 적합
• 3.5인치 소형 폼팩터
  • 초소형 케이스 구성에 최적
• 듀얼 LAN 지원
  • 네트워크 분리 구성 가능
• 다수의 COM 포트 지원
  • 제어 장비, 센서, 계측기 연동에 유리
• 저전력 설계
  • 팬리스 또는 저소음 시스템 구성 가능



USL35-JAX는 공간이 제한된 산업 환경에서도 사용할 수 있도록 설계된 케이스입니다.
3.5인치 N97 메인보드의 I/O 구성에 맞춰 제작되어 불필요한 포트 낭비 없이 사용할 수 있고,
필요에 따라 COM 포트를 확장할 수 있는 구조로 현장 적용성을 높였습니다.

설치 공간, 유지보수, 확장성까지 함께 고려해야 하는 환경이라면
USL35-JAX는 현실적인 선택지가 될 수 있습니다.
