23.8인치 500cd 고휘도 정전식 터치 패널 일체형 산업용 PC 소개
산업 현장에서 사용하는 PC는 일반 사무용 PC와는 다른 기준이 필요합니다.
장시간 연속 구동 안정성, 발열 제어, 통신 확장성, 무인 환경 대응 능력 등
실제 현장에 최적화된 구조와 설계가 무엇보다 중요합니다.
저희는 이러한 조건을 충족할 수 있도록
23.8인치 500cd 고휘도 정전식 터치 패널 일체형 산업용 PC를
직접 설계·제작·조립하여 완성하였습니다.
본 제품은 키오스크, 자동화 설비, 검사 장비, 공정 모니터링 시스템 등
다양한 산업 환경에 즉시 적용 가능한 사양으로 구성되어 있습니다.
제품 주요 사양
- 디스플레이: 23.8인치 Full HD (1920×1080)
- 밝기: 500cd 고휘도 패널
- 터치 방식: 정전식 터치 (PCAP)
- CPU: Intel Core i5-12450H
- 메인보드: Mini-ITX 산업용 메인보드
- 전원: 150W 1U 파워
- 쿨링: 5015 듀얼볼 베어링 시스템 쿨러 2개
- 통신 포트: RS-232 시리얼 2포트 (최대 6포트 확장 가능)

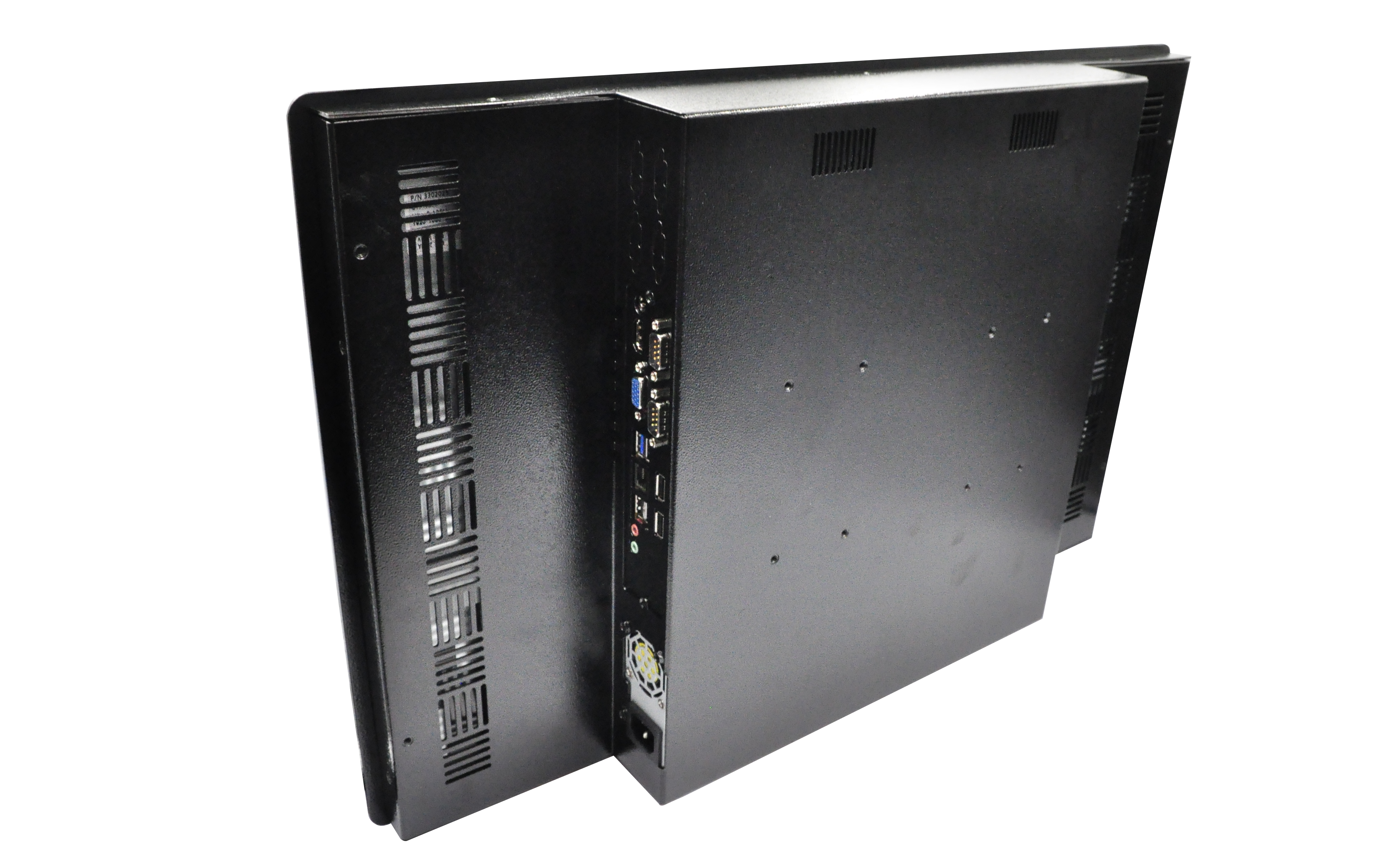

- 구성 형태: 일체형(All-in-One) 구조
고성능 i5-12450H 산업용 플랫폼 적용
본 제품에는 Intel i5-12450H CPU가 탑재된 Mini-ITX 산업용 메인보드가 적용되었습니다.
저전력 대비 처리 성능이 뛰어나며, 24시간 연속 가동 조건에서도
안정적인 시스템 운영이 가능한 검증된 플랫폼입니다.

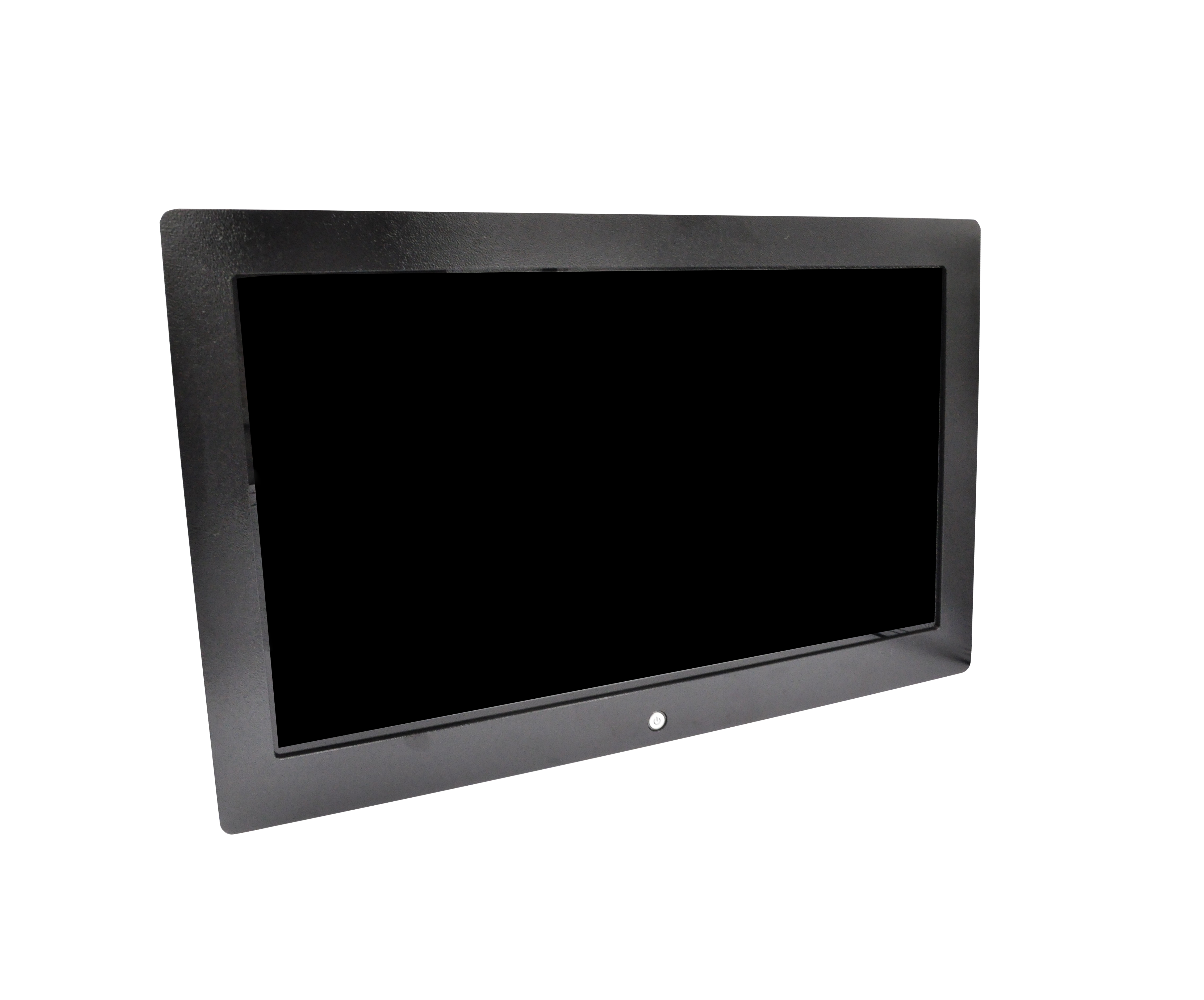

500cd 고휘도 정전식 터치 패널 적용
본 제품의 핵심인 23.8인치 500cd 고휘도 정전식 터치 패널입니다.
- 조명이 강한 실내, 창가, 유리 부스 내부 환경에서도 선명한 시인성 확보
- 정전식 터치 적용으로 빠른 반응 속도와 높은 정확도 구현
키오스크, 생산 설비, 검사 장비 등 터치 정확도가 중요한 환경에 최적화된 구성입니다.
산업 환경에 최적화된 냉각 구조
내부 발열 관리를 위해
5015 듀얼볼 베어링 쿨러 2개를 적용하였습니다.
- 일반 슬리브 구조 대비 내구성 우수
- 고온 환경에서도 소음과 진동이 적고 수명이 긴 구조
- Y자 연장 케이블을 통해 2개의 쿨러를 동시에 안정적으로 제어
장시간 구동 환경에서도 내부 온도를 안정적으로 유지할 수 있도록 설계되었습니다.
150W 전원 구성
전원은 150W 1U 파워를 사용하며,
메인보드는 12V 4핀 입력 방식으로 구동됩니다.
이를 위해 ATX 20핀 케이블의 녹색선과 GND를 쇼트하여
전원 인가 시 자동으로 파워가 동작하도록 개조하였으며,
AUTO-ON 기능과 결합해 완전 무인 환경에서도 자동 부팅이 가능합니다.

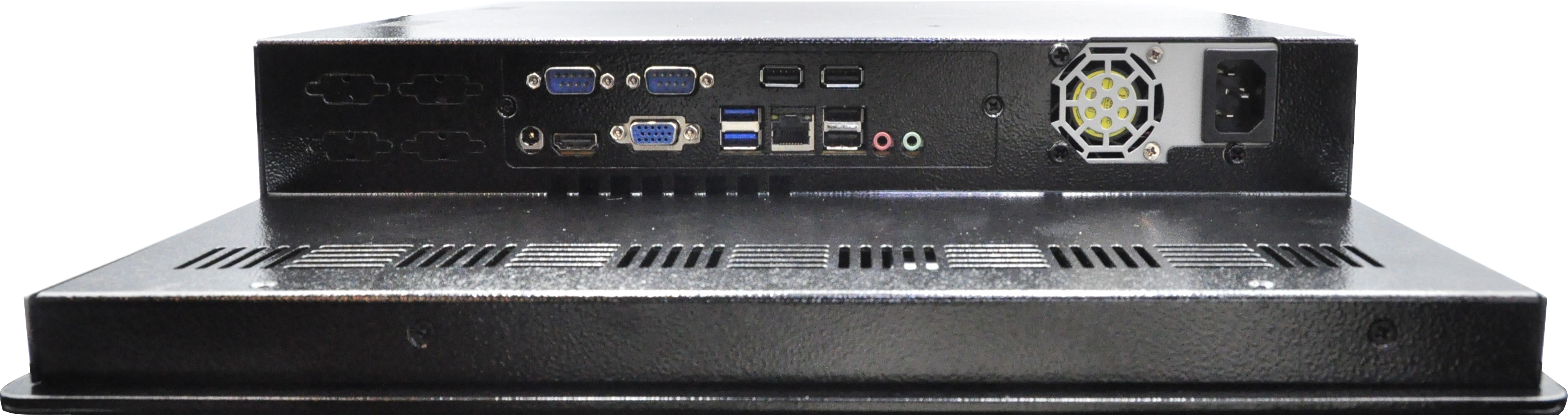

시리얼 통신 확장 구조 (RS-232)
본 제품은 기본적으로 RS-232 시리얼 포트 2개가 적용되어 있으며,
케이스 가공을 통해 최대 6포트까지 확장 가능한 구조입니다.
- 생산 설비 제어
- PLC 통신
- 검사 장비 연동
- 자동화 장비 제어
등 산업 현장에서 요구되는 다양한 시리얼 장비와의 연동이 가능합니다.
내부 구성 요소
- 내장 스피커
→ 외부 출력 장치 없이도 기본 안내음 및 알림음 출력 가능 - 측면 USB 2.0 듀얼 포트 추가 & 전면 전원 스위치
→ 사용자 접근성이 필요한 환경에서도 편리한 조작 가능
조나단씨엔티의 제작 방식
조나단씨엔티는 단순 조립이 아닌,
설계–가공–배선–조립–테스트까지 내부에서 직접 진행합니다.
- 메인보드, 케이스, 케이블 전부 현장 맞춤 커스터마이징 가능
- KC 인증 대응 가능
- 소량 제작부터 양산 대응 가능
- 산업용 B2B 프로젝트 다수 진행 경험 보유
본 23.8인치 500cd 고휘도 정전식 터치 패널 일체형 PC는
산업 현장에서 요구되는 24시간 연속 운용 안정성, 발열 제어, 통신 확장성, 무인 환경 대응 기능을 모두 고려한 실전형 시스템입니다.
단순 조립 제품이 아닌, 설계 단계부터 실제 운용 환경을 기준으로 설계된 맞춤형 산업용 패널 PC로서
키오스크, 자동화 설비, 검사 장비, 공정 모니터링 등 다양한 산업 현장에 안정적으로 적용이 가능합니다.
현재 실제 제작 과정과 구동 테스트 영상도 함께 제작 중이며,
영상을 통해 보다 상세한 구조와 완성도를 확인하실 수 있도록 제공드릴 예정입니다.
산업용 패널 PC 제작, 커스터마이징, 양산 및 프로젝트 적용이 필요하신 경우 언제든지 편하게 문의 주시기 바랍니다.
감사합니다.
