현장 맞춤형 포트 구성의 10.4인치 정전식 터치 PC 제작

https://www.youtube.com/watch?v=uAwNNVUPkbk



10.4인치 500cd 정전식 터치 일체형 산업용 PC 소개

이번 PC는 **10.4인치 500cd 고휘도 패널과 정전식 터치(Capacitive Touch)**를 기반으로 제작된 산업용 일체형 PC입니다. 열악한 환경에서도 안정적인 시인성, 견고한 구조, 커스터마이징 가능한 I/O 확장성을 주요 강점으로 설계된 솔루션입니다.



---

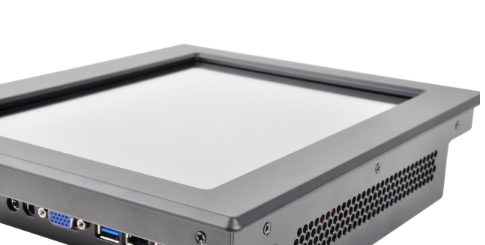

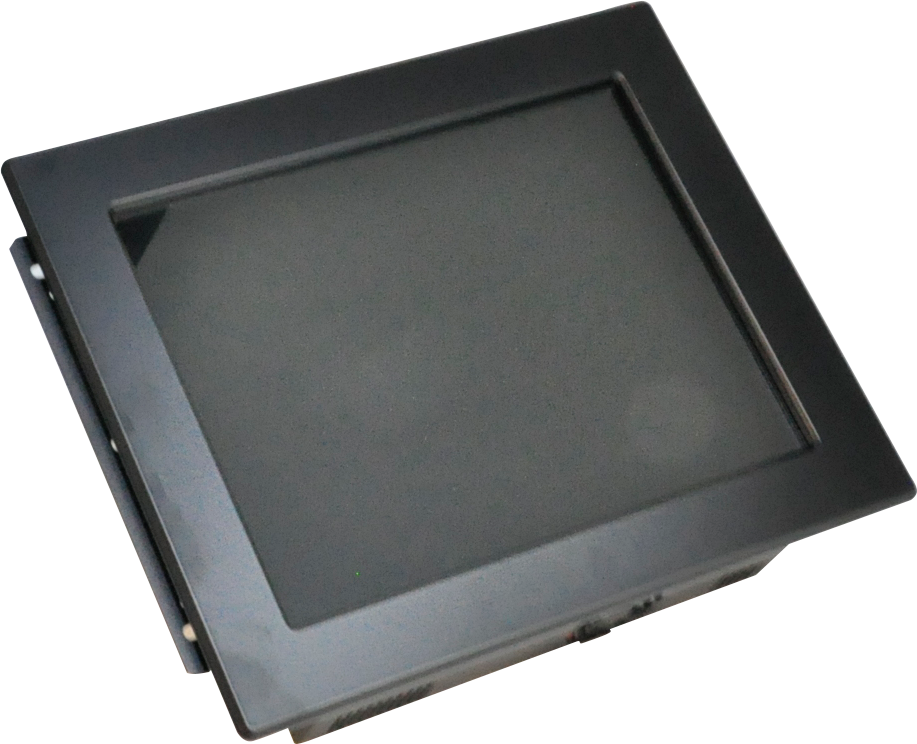

1. 프론트 디자인 – 알루미늄 아노다이징 베젤 적용

전면부는 알루미늄 소재에 아노다이징(Anodizing) 처리를 적용해 스크래치와 충격 및 산업현장의 유분 ·오염에도 강하며 고급스러운 매트 블랙 톤의 외관을 구현합니다.

패널은 10.4인치 / 500cd 고휘도 패널을 적용하여 실내·반실외 환경에서도 충분한 밝기를 확보하고 있습니다.

---

2. 바디 – 내구성이 우수한 스틸 섀시

본체 바디는 두께감 있는 스틸로 구성되어 내부 보드 및 케이블을 안전하게 보호합니다.
장시간 연속 사용 환경을 고려해 진동·열·충격에 안정적인 구조로 설계되었습니다.

---

3. 측면 포트 구성 – 실사용 환경을 고려한 듀얼 사이드 I/O 배치

해당 제품은 양측면에 다양한 확장 포트를 배치해 설치 환경에 따라 최적의 케이블링이 가능합니다.

① 오른쪽 측면 (보드 I/O 영역)

메인보드의 기본 확장 포트들이 배치된 구간입니다.

• DC 12V 전원 입력
• HDMI
• VGA
• USB 3.0 x 2
• LAN x 2 (듀얼 기가비트 LAN)
• AUDIO In/Out
• 무선통신용 안테나(Wi-Fi/BT)

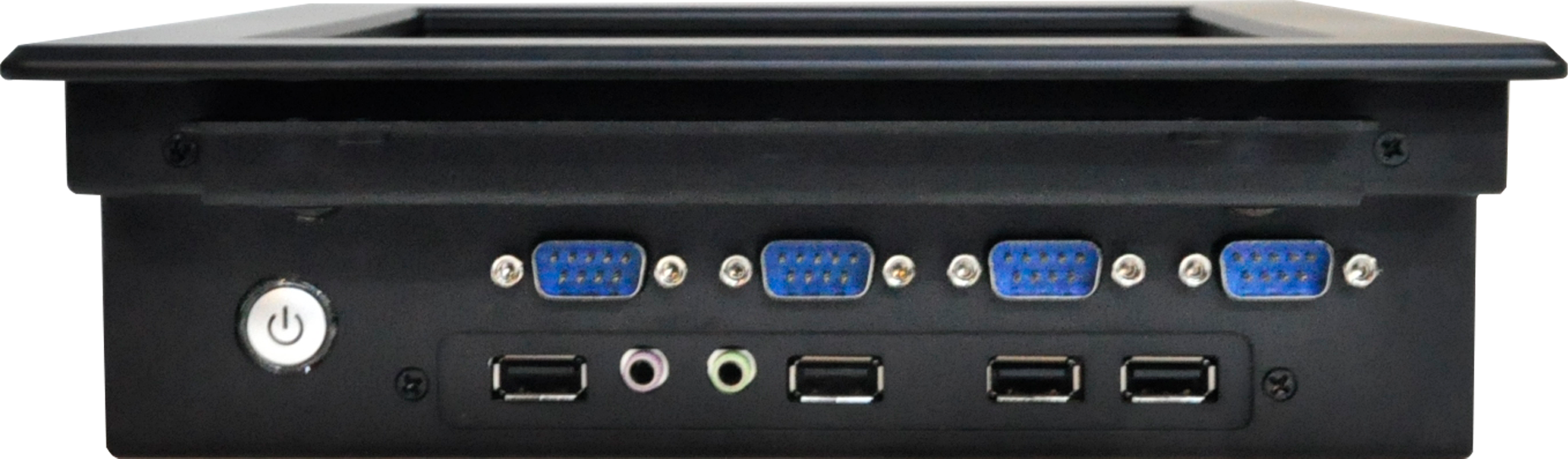

② 왼쪽 측면 (커스텀 확장 포트 영역)

고객사 요청에 따라 별도로 설계한 측면이며,

• 전원 스위치(Power Button)
• RS-232 시리얼 포트(기본 4포트 구성)
• USB 포트
• 마이크 / 오디오 포트

가 배치되어 있습니다.

특히 이 영역은 모듈 구조로 제작되어 있어 다음과 같은 커스터마이징이 가능합니다:

• 기본 구성: USB + Audio 포트 PCB
• 확장 구성: 동일 위치에 시리얼 2포트 브라켓 추가 장착 → 최대 RS-232 총 6포트까지 확장 가능

산업용 환경에서의 바코드 리더기, 모터 제어기, PLC 연결까지 대응할 수 있습니다.

---

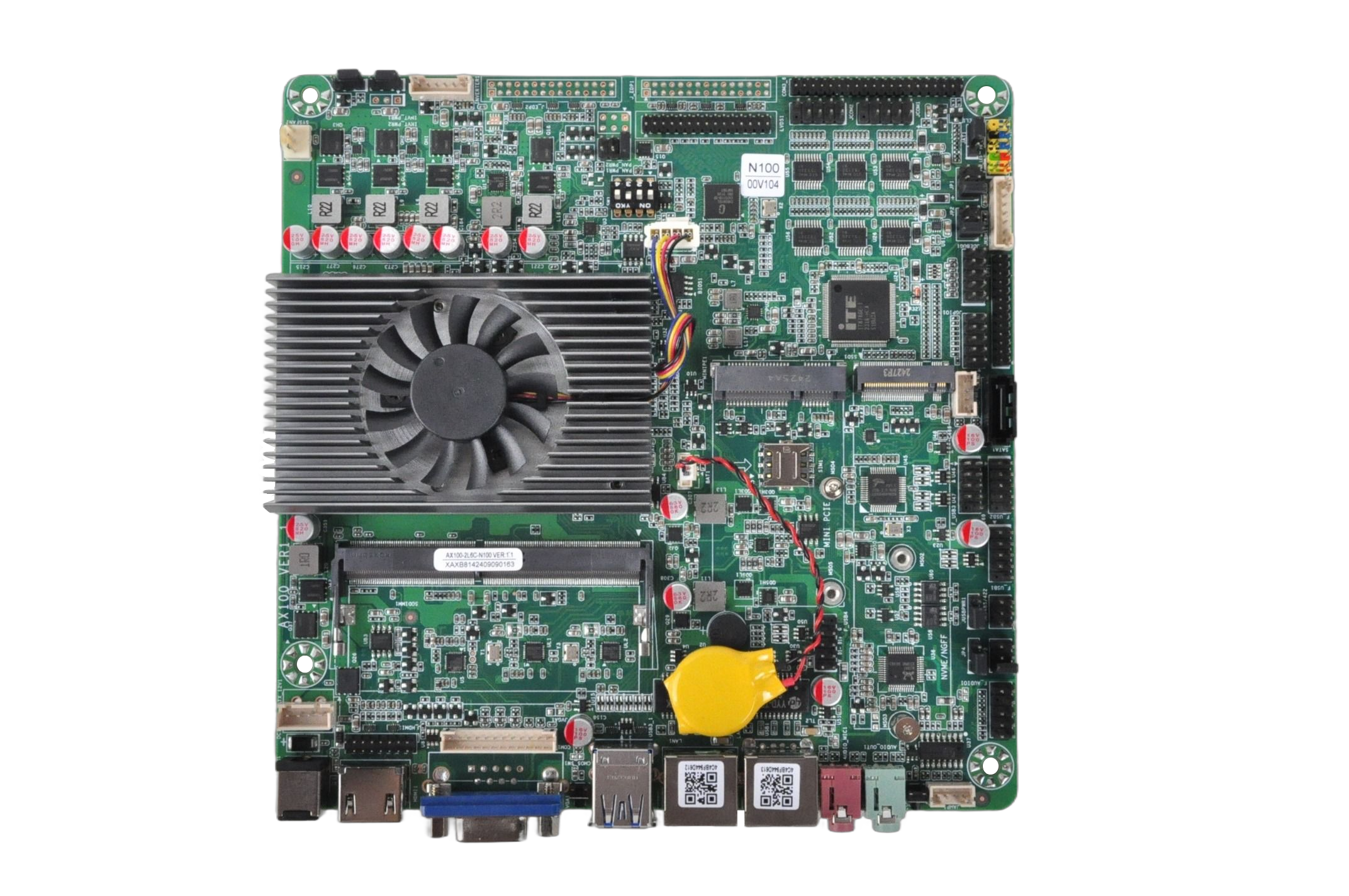

4. 메인보드 – Intel N100 모바일 ITX 플랫폼

제품 내부에는 Intel N100 프로세서 기반 모바일 ITX 보드를 탑재했습니다.
저전력·무소음·안정성을 중시하는 산업용 시스템에 적합한 사양입니다.

주요 특징

• N100 (Alder Lake-N) 저전력 4코어
• 모바일 보드 기반으로 발열이 적고 24시간 장시간 운영에 최적화
• Wi-Fi 모듈 + 외장 안테나 장착(고객사 요청)
• 풍부한 시리얼 확장 및 USB/네트워크 확장성



---

5. 내부 구조 – 커스텀 PCB & 냉각 구조

① 커스텀 멀티포트 PCB 적용

고객사의 운영 환경상 내장 스피커 사용 + 별도 Audio 출력이 필요해

• 마이크 단자
• 오디오 Out 단자
• USB 포트

가 결합된 커스텀 보조 PCB를 설계해 적용했습니다.

추가적으로 요청이 있을 경우 위 PCB를 시리얼 브라켓으로 교체하여 포트 구성을 재설계할 수 있습니다.

② 냉각 – 4020팬 1EA 적용

본체 하단부에는 안정적인 열 배출을 위해

• 4020 규격 쿨링팬 1EA
  를 장착해 장시간 연속구동 환경에서도 온도 상승을 최소화했습니다.





이번 10.4인치 고휘도 일체형 PC는 단순한 소형 HMI 장비가 아니라 , 현장 환경을 고려한 구조 설계와 고객 요청 기반의 포트 확장, 안정적인 열 관리까지 모두 갖춘 산업용 통합 솔루션이 되길 바라며 제작했습니다. 실제 장비에 바로 적용할 수 있는 높은 내구성과 확장성을 기반으로, 자동화 설비·제어 장치·임베디드 시스템 등 다양한 산업 영역에서 폭넓게 활용되길 희망하며,
앞으로도 저희 조나단씨엔티는 고객사의 운영 환경과 요구 사양에 맞춰 보다 정밀한 커스터마이징과 안정적인 제품 공급을 지속해 나가겠습니다.

감사합니다.
