신규 UPS 3종 소개! - 산업 현장의 전력 안정성을 책임지는 UPS 전원 시스템



안녕하세요.

이번에는 예고 없는 정전이나 기타 사고로부터 데이터와 장비를 보호할 수 있도록 하는
파워 서플라이(전원 공급 장치)의 일종인 UPS를 가져왔습니다!



이 3가지의 UPS를 소개 드리기 전에 우선 UPS가 어떤 장치인지 기본적인 설명 먼저 드리겠습니다.
UPS를 한마디로 요약하자면, “전기가 끊기거나 불안정할 때 잠시 동안 대신 전기를 공급해 주는 장치”입니다.

주요 기능을 간략히 말하면 아래와 같습니다.

---

주요 기능

정전 시 비상 전원 공급

정전이 발생하면 UPS가 즉시 배터리로 전환되어 서버나 컴퓨터, 산업 장비가 꺼지지 않도록 유지합니다.
데이터를 잃지 않고 안전하게 종료할 시간을 확보할 수 있습니다.



전압 변동(승·강압) 보정

순간적인 전압 강하나 상승이 생겨도 UPS가 이를 자동으로 안정된 전압으로 조정(정전압 기능) 합니다.
민감한 전자 장비(서버, 의료기기, 통신장비 등)의 손상을 막습니다.



노이즈 및 서지(전기 충격) 차단

낙뢰나 전력선에서 발생하는 전기적 잡음, 순간적인 과전압을 차단해 정전기기 보호 기능도 합니다.



갑작스러운 낙뢰, 전력 과부하, 배전 문제 등으로 인해 발생하는 데이터 손상이나 기기 손상을 방지할 수 있다는 것이 큰 장점입니다.





---

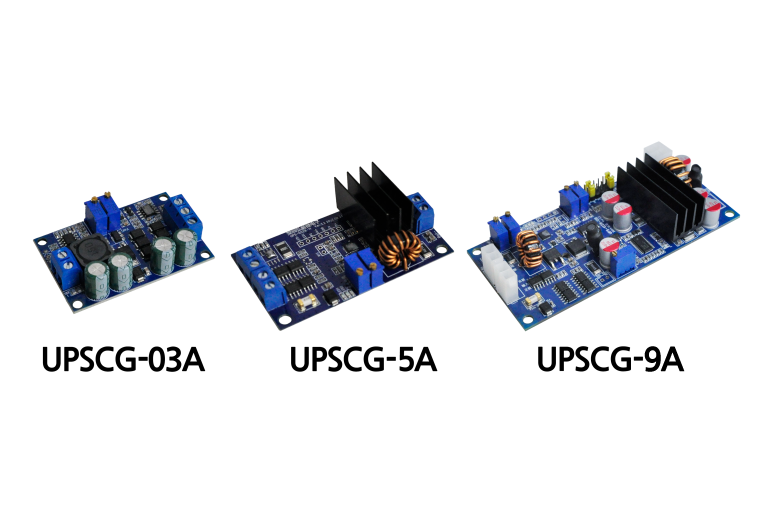

   UPSCG-03A

Specification
입력 전압	6-30V
출력 전류 최대	3A
최소 입력 전압	13.8V
권장 입력 전압	13.8V-14.3V
전환시간	0 (무중단 전원)
충전 효율	> 90 %
사이즈	53 × 35.6 × 17 mm
-	납산·리튬 배터리 자동 전환, 과방전·단락 보호 없음 니켈 폴리머 지원 가능

상세 스펙입니다.



TEST
입력	출력	베터리
13.3V	-	충전 불가
13.8V	13.4W	4.7W
14.3V	13.8W	8.7W
14.8V	14.25W	21.3W
15.3V	14.6W	24.3W

연축전지 사용 테스트 진행 결과 13.8V-14.3V 일 때가 가장 효율적으로 작동되었습니다.







   UPSCG-5A

Specification
입력 전압	5-28V
출력 전류 최대	15A
최소 입력 전압	13.8V
권장 입력 전압	14.3V-14.8V
전환시간	0 (무중단 전원)
충전 효율	> 95 %
사이즈	70 × 38 × 20 mm
보호 기능	과방전, 역극성 보호
-	상태 표시 기능 지원 니켈 폴리머 지원 가능

상세 스펙입니다.
소형 저전력 장비에 주로 쓰이며 그에 맞게 가장 작은 사이즈입니다.



TEST
입력		배터리
13.3V		충전 불가
13.8V		4.6W
14.3V		19.1W
14.8V		19.4W

연축전지 사용 테스트 진행 결과 14.3V-14.8V에서 가장 효율적으로 작동했습니다.
중형 DC 장비에 주로 쓰이며, 다른 UPS와 다르게 상태 표시등을 지원하는 점이 특징입니다.





   UPSCG-9A

Specification
입력 전압	10-28V
출력 전류 최대	8.3A (100 W, 안정형)
최소 입력 전압	13.8V
전환시간	0 (무중단 전원)
충전 효율	> 95 %
사이즈	110 × 50 × 23mm
보호 기능	MCU 제어 및 자동 차단
-	3단계 충전 (트리클 → 정전류 → 정전압), 충전 완료 시 자동 차단 자동 승·강압 정전압, 리튬·납산· LFP 지원 니켈 폴리머 지원 가능

상세 스펙입니다.



TEST
입력		배터리
13.3V		12W
13.8V		12.5W
14.3V		12.5W
14.8V		12.5W
15.3V		12.6W

연축전지 사용 테스트 진행 결과, 다른 UPS와 달리 13.3V에서도 배터리 충전이 가능했으며 거의 일정한 W로 충전된다는 것을 확인했습니다.

산업용 100 W급 시스템 (PC/제어기 등)에서 쓰이고 MCU 제어를 지원합니다.

작은 컴퓨터(마이크로컨트롤러)가 내부 동작을 자동으로 제어해, 사람이 일일이 조작하지 않아도 자동으로 상태 감시와 제어가 이루어집니다.

---

서버용 pc나 산업현장 제어 기기, 공장자동화 기기 이외에도
의료용 기기나 사무실 등에서도 다양하게 사용이 가능합니다.

조나단 씨엔티에서 UPS 기능이 포함된 PC를 설계, 제작 가능하며 단품 구매도 가능합니다.
다양한 산업용 컴퓨터를 제작하고 있으니 관심 있으신 분들은 블로그 둘러보시고 꼭 연락 바랍니다.



이상으로 글을 마치겠습니다.
