안녕하세요! 오늘은 UPS 백업 이중화 전원 서버를 소개하려고 합니다.

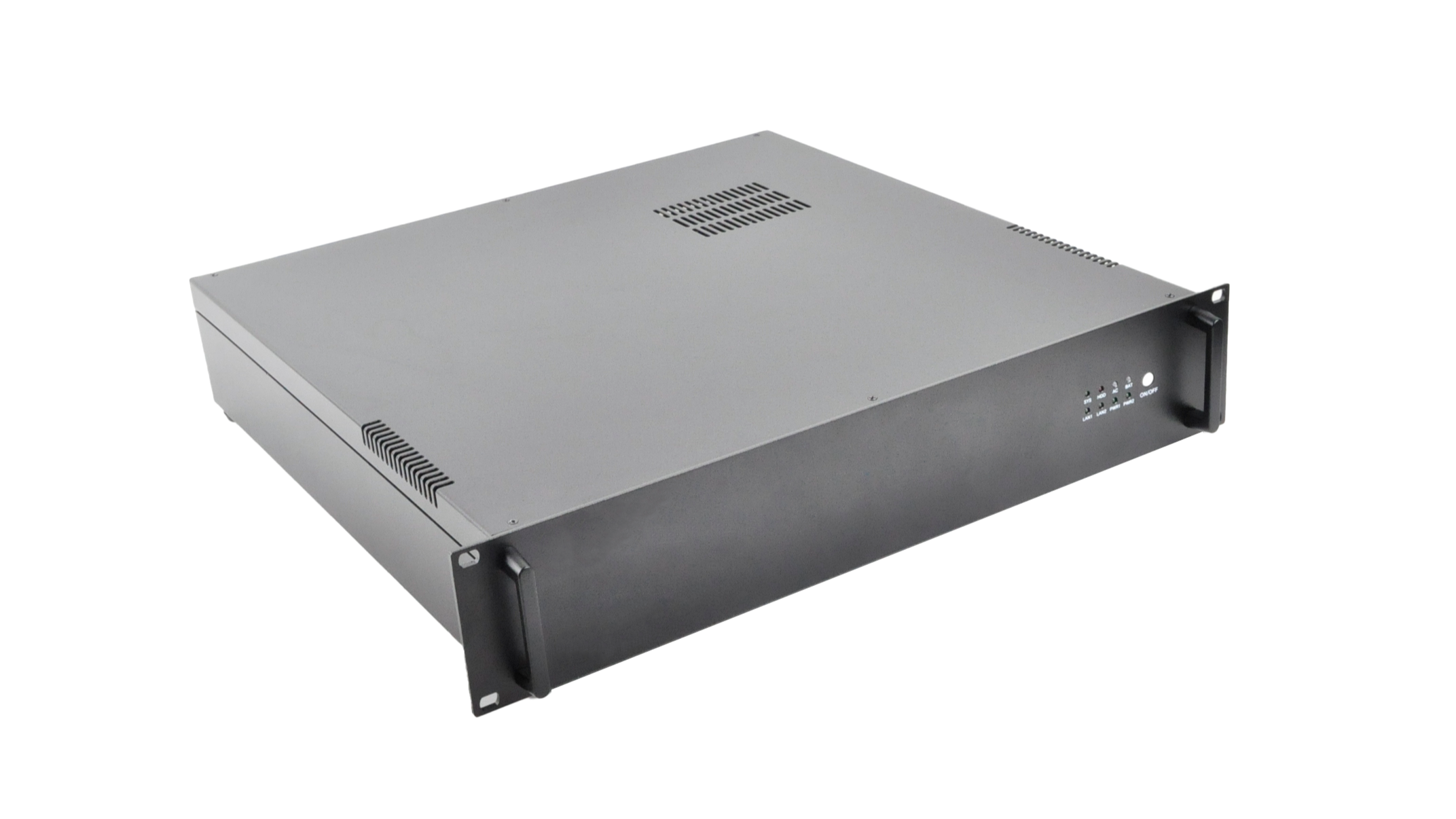

이 제품은 기본적으로 2U 서버 규격을 갖추고 있지만, 필요에 따라 다양한 사이즈로 맞춤 제작이 가능합니다. 이 서버는 리던던트 전원을 사용해 전원을 이중화하고, UPS 모듈과 배터리를 활용해 정전 시에도 서버가 중단되지 않고 계속 작동할 수 있도록 설계된 제품입니다. 이러한 구성을 통해 서버의 안정성을 현격히 향상시킬 수 있습니다.
UPS 백업 이중화 전원 서버가 필요한 환경
이러한 서버는 다음과 같은 환경에서 특히 효과적입니다:
- 데이터센터 및 기업 서버룸: 정전으로 인한 데이터 손실을 방지하고, 서버가 안정적으로 운영될 수 있도록 보장합니다.
- 산업 자동화 시스템: 공장 및 제조업 현장에서 전원이 불안정할 경우 생산 시스템이 중단되는 것을 방지합니다.
- 의료기관 및 연구시설: 중요 데이터 및 장비의 지속적인 작동이 필요한 환경에서 필수적입니다.
- 금융기관 및 온라인 서비스 제공업체: 금융 거래 및 온라인 서비스가 끊기지 않도록 안정적인 전력 공급을 보장합니다.
- 방송 및 미디어 센터: 방송 송출 및 데이터 스트리밍을 중단 없이 유지할 수 있도록 합니다.

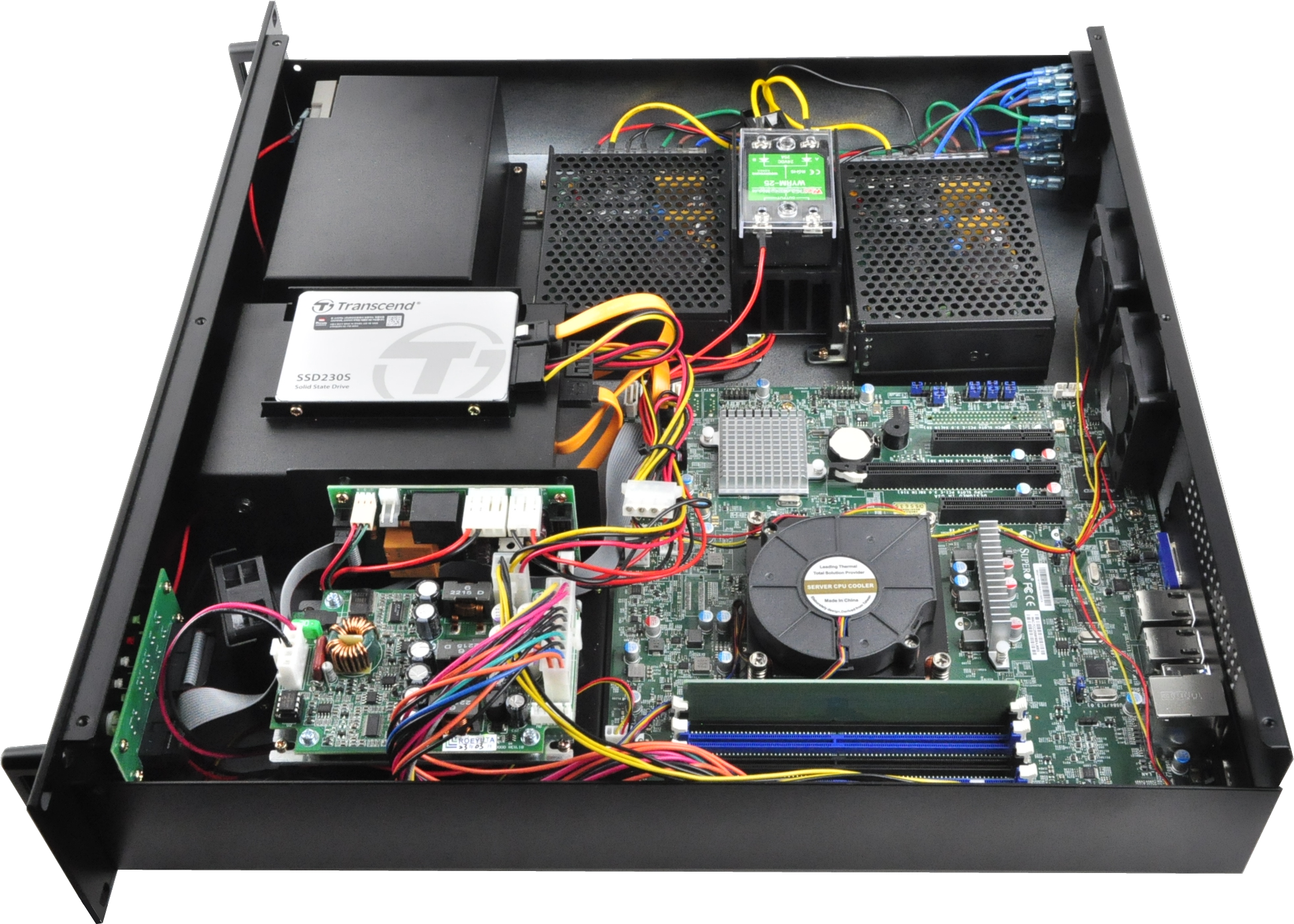

제품 구성 및 내부 구조
이 서버는 다음과 같은 주요 부품들로 구성되어 있습니다:

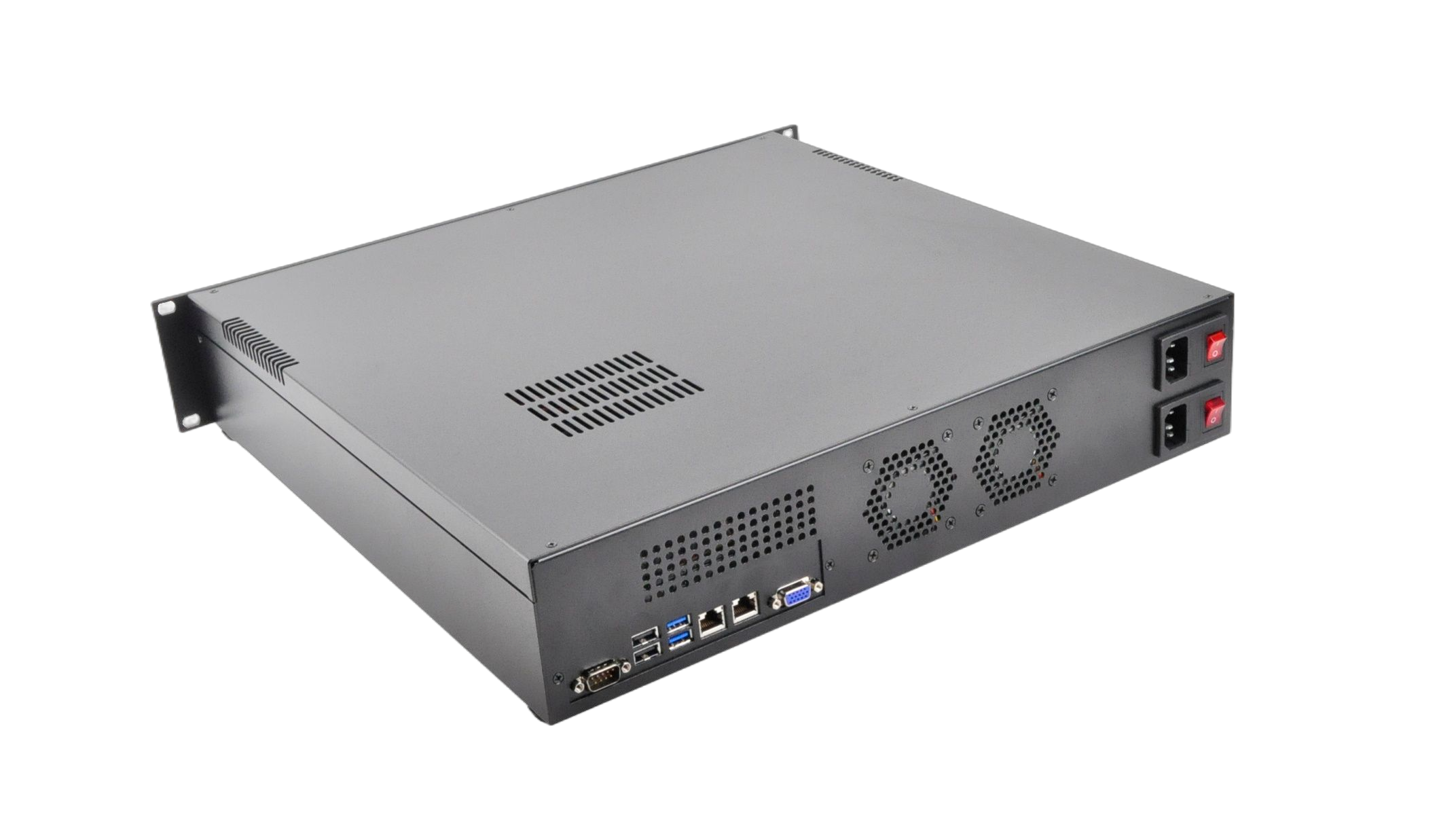

- AC 인렛 2개 (전원 입력)
- SMPS 2개 (전원 변환 장치)
- 리던던트 전원 모듈 (이중화 전원 관리)

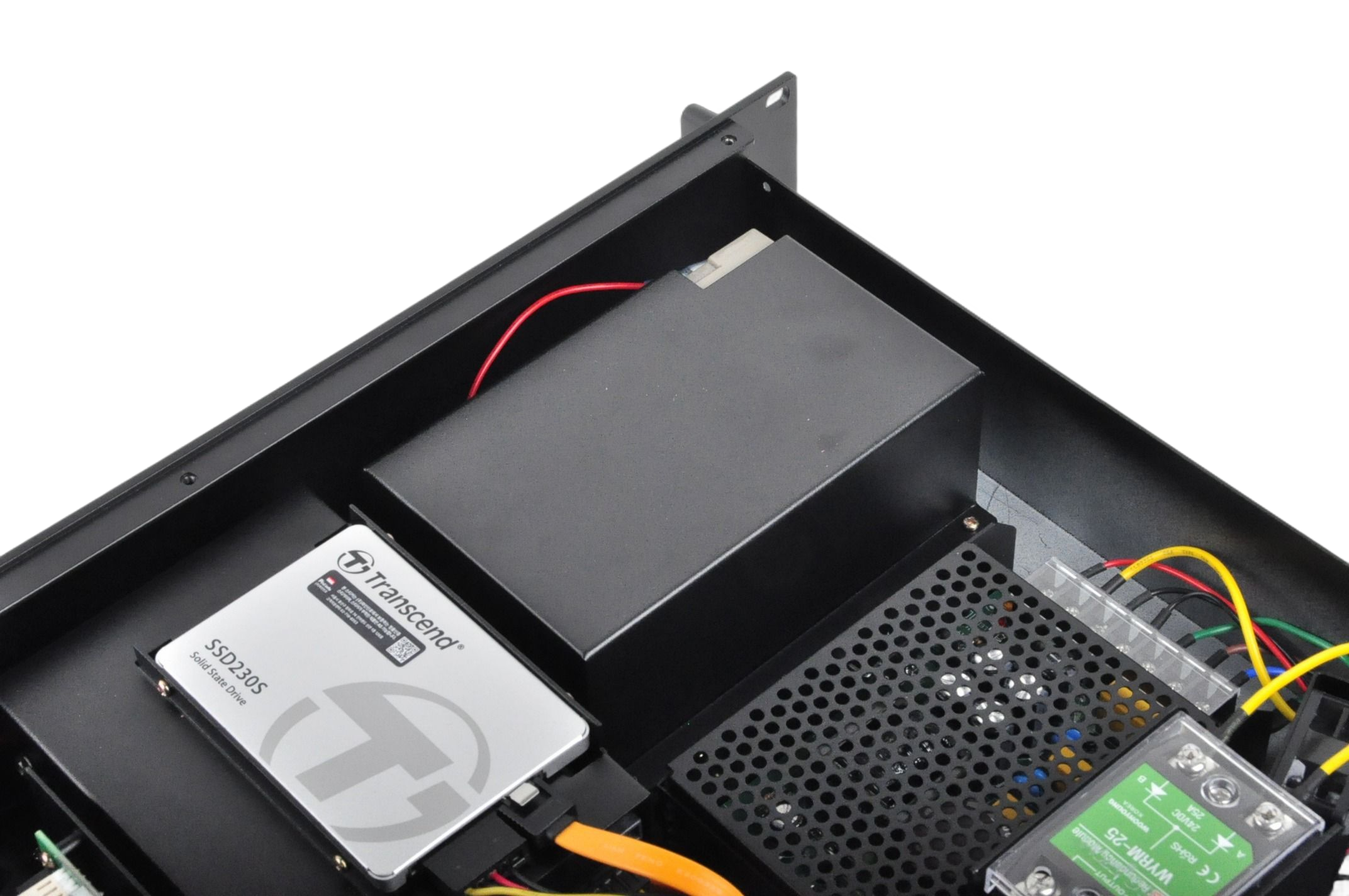

- 배터리 (UPS 백업 전력 공급)
- 하드디스크 및 SSD (데이터 저장)
- LED 모듈 (상태 표시 및 제어)
- UPS 모듈 (무정전 전원 공급)

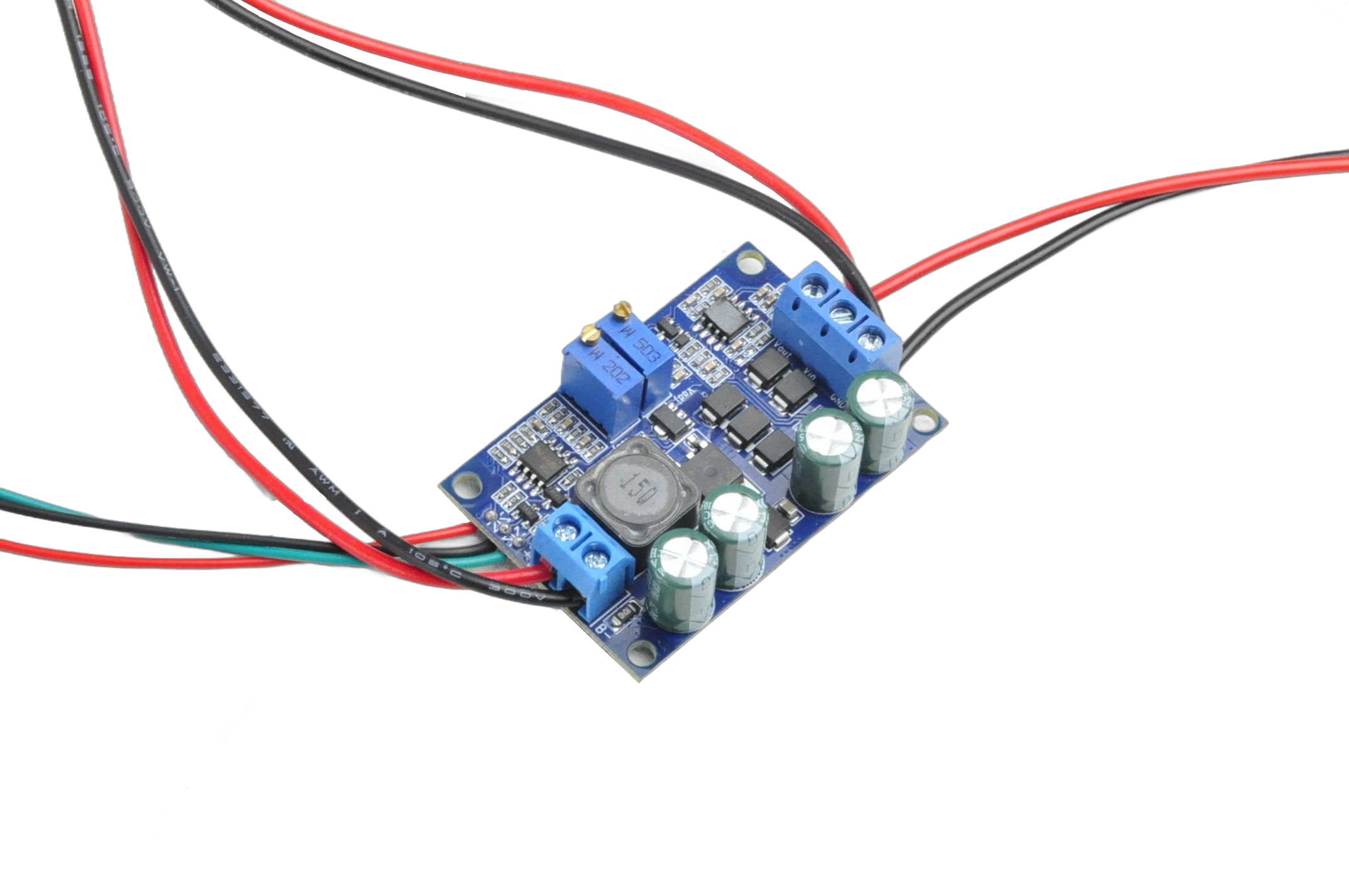

- DC to DC 컨버터 (전압 변환)
- 컨트롤러 (전원 및 시스템 관리)
- 메인보드 (서버 운용)
- 쿨러 4개 (발열 관리)
내부 전원 흐름 및 동작 원리

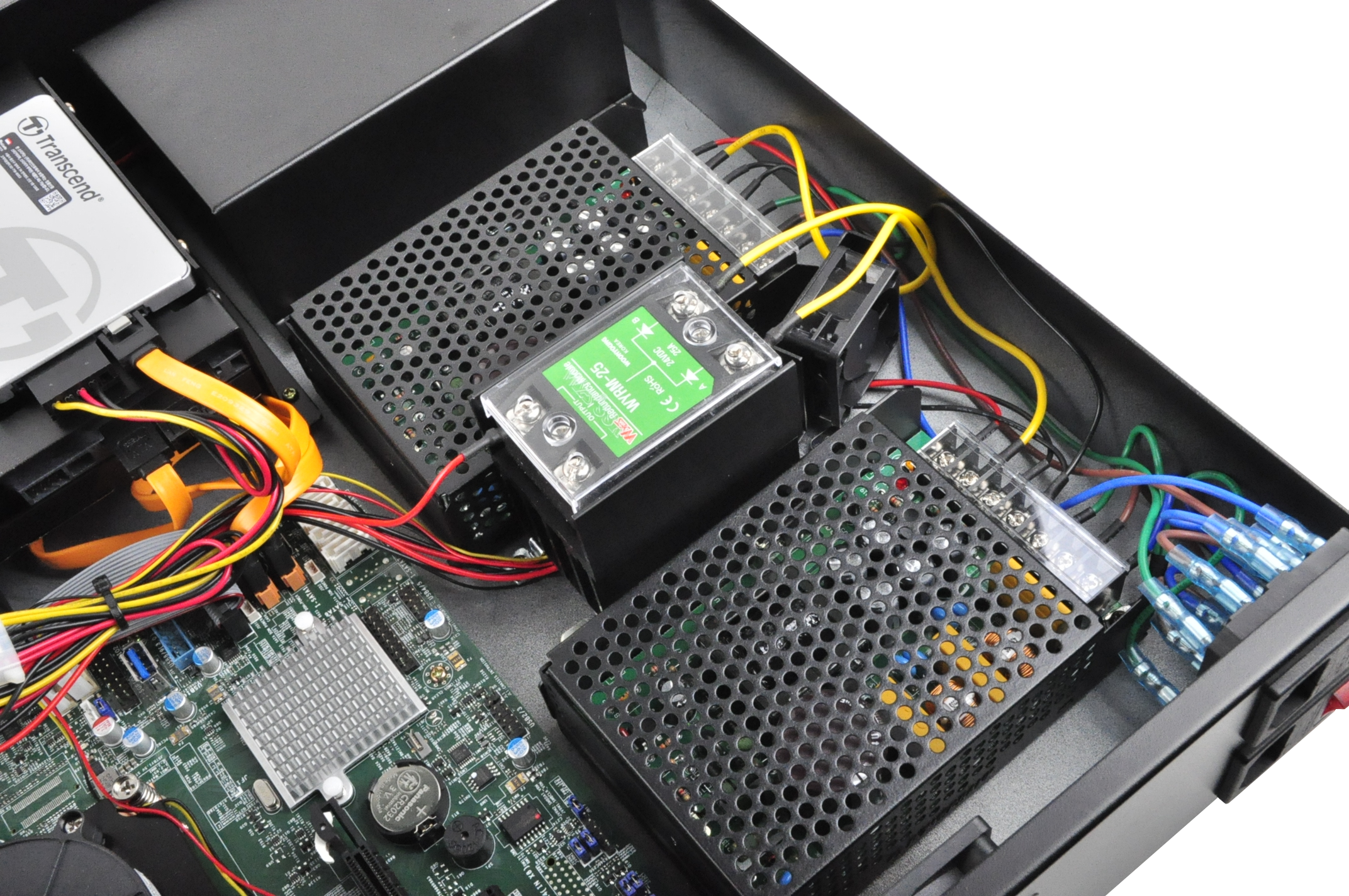

1. AC 인넷 및 SMPS 구성

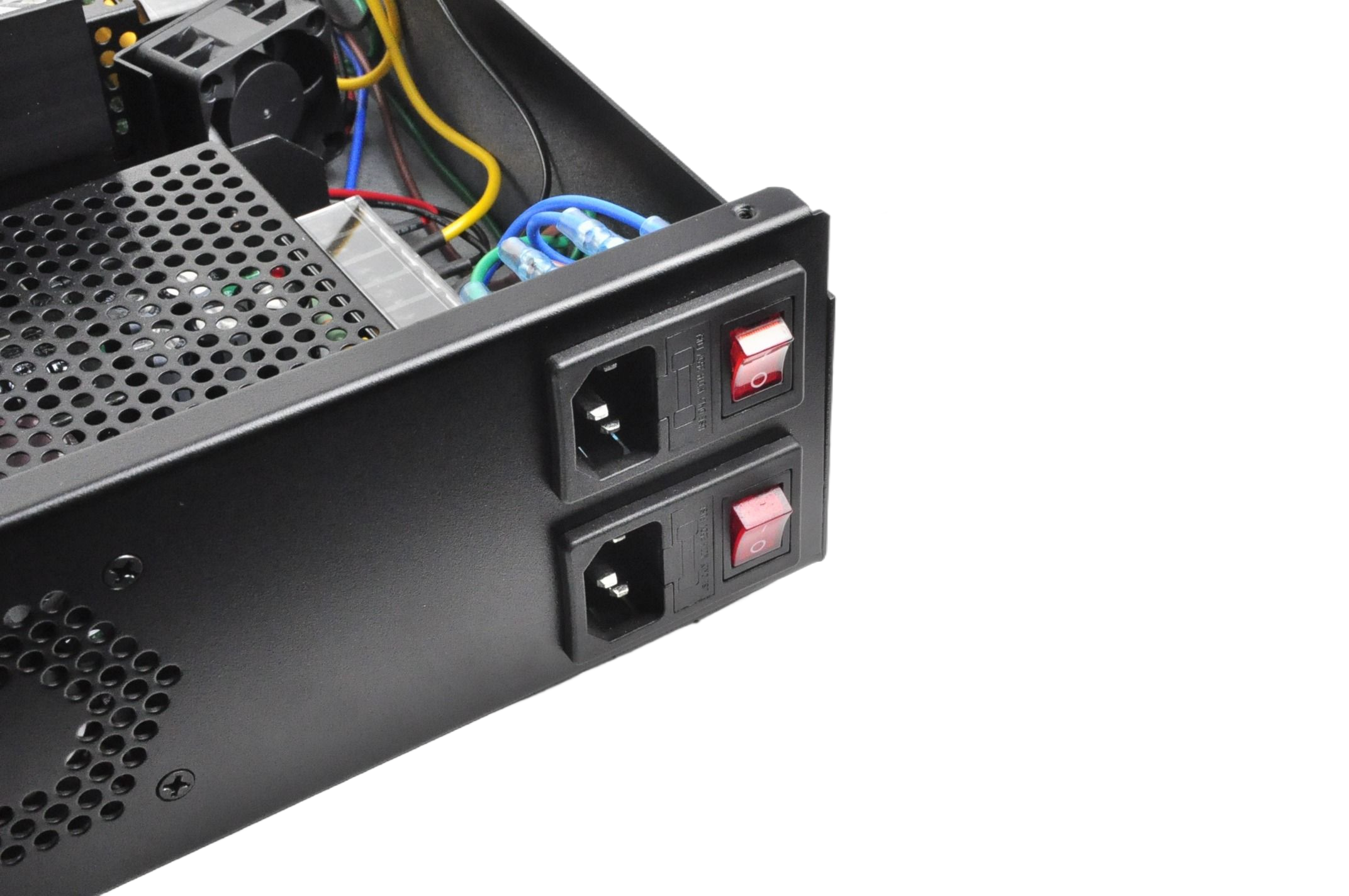

먼저, AC 인넷에서 220V 전원 케이블을 각각 연결할 수 있도록 2개의 AC 인렛을 배치하였습니다. 각 인렛은 각각의 SMPS로 전원을 공급하며, SMPS에서 변환된 전원이 리던던트 전원 모듈로 들어갑니다. 이 과정에서 전원 이중화가 이루어지며, 한쪽 전원이 고장 나더라도 나머지 하나의 전원으로 서버가 계속 작동할 수 있습니다.

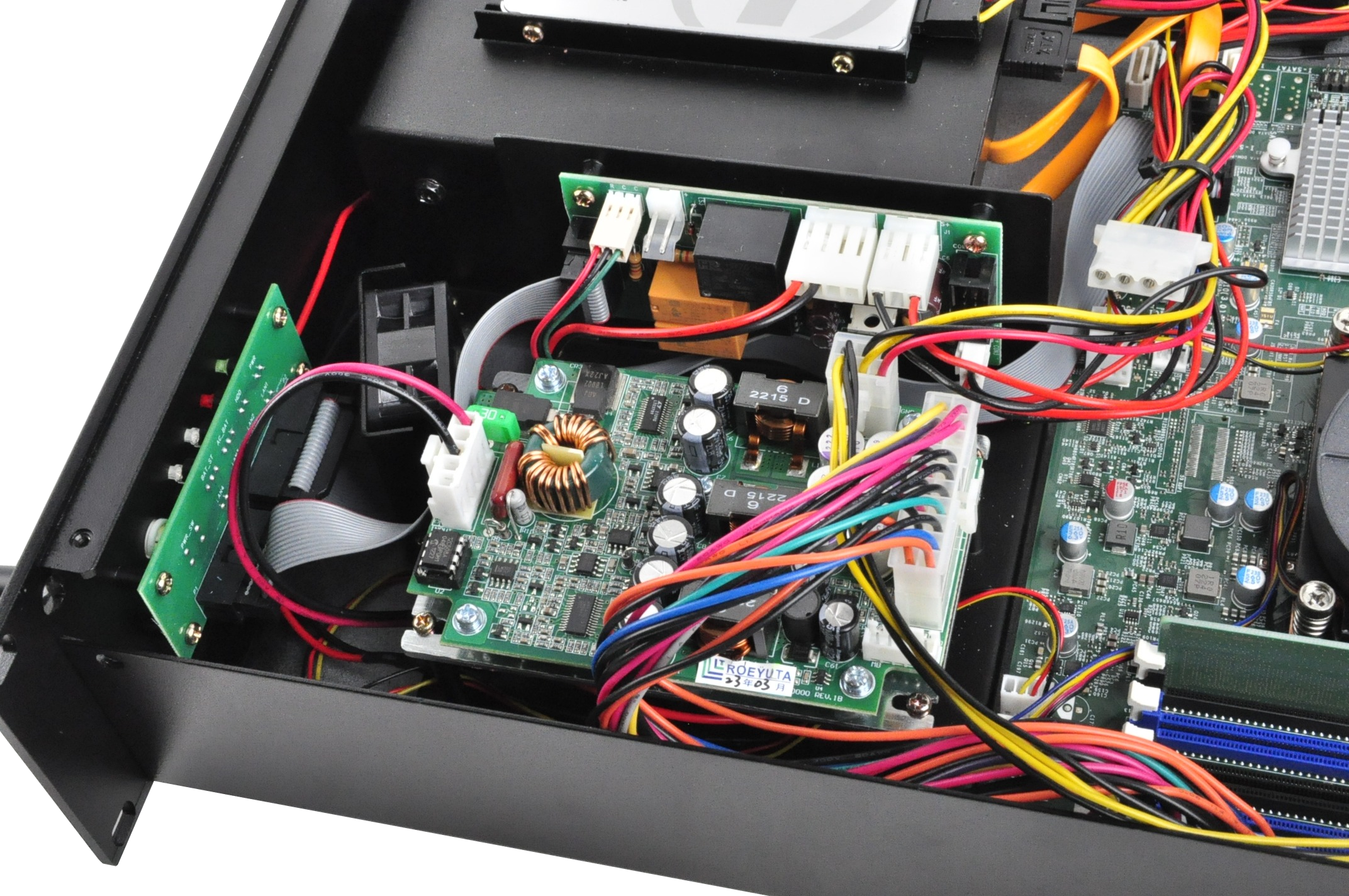

2. 리던던트 전원에서 컨트롤러 및 UPS 모듈 연결
리던던트 전원 모듈에서 흘러나온 전원은 컨트롤러를 거쳐 LED 모듈과 UPS 모듈로 전달됩니다.
- 평상시에는 UPS 모듈로 흘러 들어간 전력이 DC to DC 컨버터를 거쳐 PC를 작동시키는 동시에, 설정된 출력 전압 및 전류량을 기반으로 배터리를 충전하게 됩니다.
- 정전이 발생하거나 AC 전원이 차단될 경우, UPS 모듈은 즉시 배터리로부터 전력을 공급받아 서버가 중단되지 않도록 합니다.
- 이를 통해 안전하게 데이터를 저장하고 시스템을 종료할 수 있는 시간을 확보할 수 있습니다.
데이터의 안정성이 중요한 시스템을 운영하는 기업이나 기관에서는 서버의 안정적인 전력 유지가 필수적입니다. 이 서버는 전원 이중화와 UPS 백업을 통해 데이터 유실 및 서비스 중단을 방지하여 업무의 연속성을 보장합니다. 또한, 다양한 환경과 요구 사항에 맞게 설계가 가능하기 때문에 기업의 운영 환경에 최적화된 솔루션을 제공할 수 있습니다.
필요한 사양과 용도에 따라 다양한 맞춤 구성이 가능하니, 추가적인 상담이 필요하시면 언제든지 문의 부탁드립니다.
안정적인 서버 운영을 위한 최적의 솔루션을 제공해 드리겠습니다.
