고사양을 요구하는 산업 현장을 위한 JZO-M11-C6 보드 소개

신채운 2024. 7. 3. 13:21

안녕하세요 여러분

요새 스마트 팩토리, AI, 빅데이터 등의 발전으로 산업 분야에서 요구되는 PC의 사양이 높아지면서

고사양 보드에 대한 관심도 또한 높아지고 있는데요~

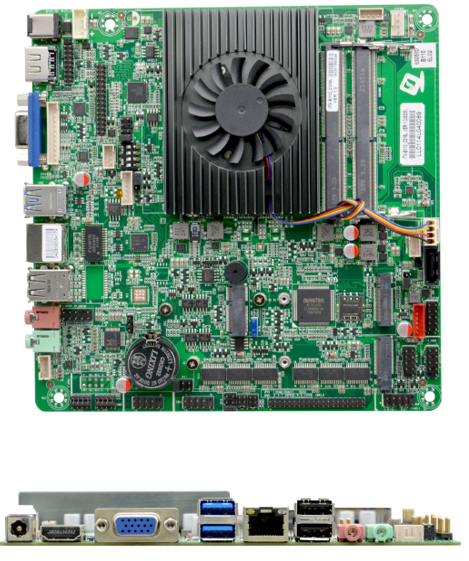

그래서 준비한 오늘의 보드는 "JZO-M11-C6" 모델입니다.


Features
>> i5-1135G7(2.4~4.2GHz) I7-11375H(4.7GHz)
>> 2xSO-DIMM,DDR4 3200MHz ,Max32GB
>> LVDS1/EDP1+HDMI+VGA
>> 1xLAN, 6xRS232
>> 1*M.2 M Key 1*M.2 E Key
>> 12V DC input

Specification


CPU

i5-1135G7(2.4~4.2GHz)
i7-11375H(3.30GHz~5.00GHz)
RAM
2*SO-DIMM DDR4 3200MHz Max32GB
Display
Dual Display Support HDMI, VGA, LVDS
1 x VGA

1 x HDMI

Ethernet
Onboard 2*Realtek RTL8111H/8111Ggigabit network card
BIOS

AMI BIOS

Audio
Onboard ALC897 audio decoder controller;
Built-in Amplifier NS4251 3W@4Ω MAX
Storage
1*M.2 M Key ,support PCIEX2/SATA
1*SATAⅢ(6.0 Gb/s)

Expansion
1*M.2 E Key,support Wifi6/bluetooth module;, 1*M.2 B Key
6 x RS232, 1 x SATA, 1 x SATA PWR, 1 x JVGA
Rear Panel I/O
2*USB3.2 Gen2(10Gbps)

1*LAN2(2*USB2.0) 1*LAN1
1 x VGA

1 x HDMI

1 x Line out / 1 x Mic in

I/O Headers
6*COM pin

3*F_USB2.0( extended 6*USB2.0)
1*F_USB1( extended 2*USB3.2 Gen1)
1*ATX_IN

1*LVDS pin

Power

DC/4PIN ATX 12V power supply
Mechanical&Environmental
170mm x 170mm(LxW)

Operating:0~60℃; Storage: -20~75℃
OS

Windows 10 , Windows 11 , linux

"JZO-M11-C6" 모델은 i3-1115G4, i5-1135G7, i7-11375H 세 가지 모델이 준비되어있지만

i5와 i7 모델을 중심으로 다루어보도록 하겠습니다.

보드는 기본적으로 HDMI, VGA, LVDS 디스플레이를 지원하며,

DDR4 SO-DIMM 메모리 슬롯 2개가 있습니다.

i5-1135G7는 4코어 8스레드로 최대 4.20GHz의 속도를 낼 수 있으며

i7-11375H는 4코어 8스레드로최대 5.00GHz의 속도를 낼 수 있습니다.

GPU는 둘 다 인텔 i5,i7 11세대부터 지원되는 Intel(R) Iris(R) Xe Graphics를 사용하며,

i5 모델은 1.30GHz, i7 모델은 1.35GHz 까지의 속도를 낼 수 있도록 설계되었습니다.



위의 표는 메인보드를 직접 테스트 해본 결과입니다.

TDP는 i5-1135G7의 경우 12W(28W), i7-11375G7의 경우 28W(35W)로 설계 되었으며,

부팅 테스트나 벤치마크 테스트 등 테스트 중에 보인 최대 전력 사용량은 각각 48.2W, 53.2W로 측정되었습니다.

OS 대기전력은 두 모델 다 15W 대로 나타났습니다.

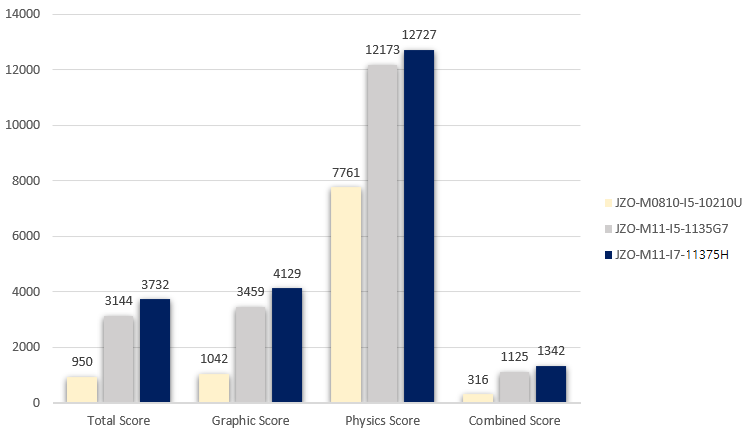

간단한 비교를 위해 i5-10210U 제품과 3D MARK 테스트 점수 비교를 해봤습니다.

i5-1135G7이 i5-10210U 제품보다 상위 제품이긴 하지만 같은 i5인데 10세대와 11세대 제품의 차이가

특히 그래픽 점수에서 3배 이상 차이가 나는 부분이 인상적이었습니다.

지금까지 "JZO-M11-C6" 제품에 대해 알아봤습니다.

긴 글을 읽어주셔서 감사합니다.

오늘도 좋은하루 되시길 바랍니다~
