산업용 보드의 명작 : Win7이 호환되는 "JZO-J1900-C6"

신채운 2024. 7. 3. 13:01

안녕하세요 여러분~

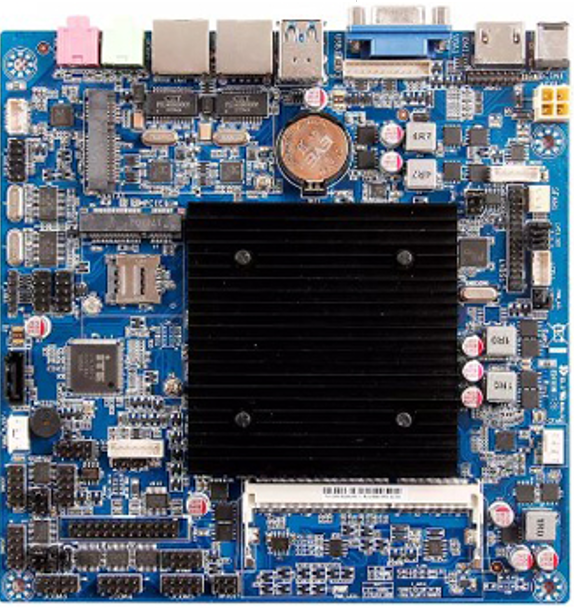

오늘 소개해드릴 제품은 "JZO-J1900-C6"라는 보드입니다~!

Celeron 계열의 CPU를 사용하면서 가성비가 좋은 퍼포먼스를 보여주며,

6세대 이후의 보드로는 호환이 되지 않는 Window 7이 완벽하게 호환된다는 장점을 가지고 있는 제품입니다.

산업현장에서 사용되는 오래된 장비들은 Window 7 이후의 OS로는 호환이 안되는 경우도 있어

Window 7을 사용해야 하는 경우 고려하지 않을 수가 없는 메인보드지요.

그리고 쿨러의 고장으로 인한 시스템의 고장 및 성능 저하가 없고 소음도 적은 팬리스 모델의 장점을 잘 살렸습니다.



Specification
CPU
Intel Bay Trail J1900 Quad (2.0G~2.42G)
RAM
1 x DDR3 So-DIMM 1066/1333MHz (Max. 8GB)
Display
Dual Display Support HDMI, VGA, LVDS
1 x VGA
1 x HDMI
Ethernet
1 x RTL8111F Gigabit Ethernet
BIOS
AMI 64MB DPI Flash ROM
Audio
Realtek HD ALC662
1 x Line-out, 1 x Mic-in
Storage
1 x SATA
1 x MSATA Socket
Expansion
1 x MSATA, 1 x Mini-Pcie, 3 x F_USB2.0
6 x RS232, 1 x SATA, 1 x SATA PWR, 1 x JVGA
Rear Panel I/O
2 x USB2.0
1 x USB2.0
1 x USB3.0
1 x LAN (RJ45)
1 x VGA
1 x HDMI
1 x Line out / 1 x Mic in
I/O Headers
6 x RS232 (1*RS485 Optional, 2*port DCD전원 가능)
3 x USB2.0 header(expand to 5 x USB2.0 connector)
1 x GPIO
1 x LPT header
1x PS/2 header
Power
1 x DC_IN 12V(4Pin ATX PWR)
Mechanical&Environmental
170mm x 170mm(LxW)
Temperature : -5℃ ~ 60℃ / Humidity : 0 ~ 95% ​
OS
Windows 7, Windows 8 , Windows 8.1, Windows 10



기본적으로 HDMI, VGA, LVDS 디스플레이를 지원하며

DDR3 So-DIMM 메모리와 M.SATA 저장장치를 사용하는 모습을 볼 수 있습니다.

CPU는 4코어 4스레드로 최대2.42GHz의 속도를 낼 수 있으며

GPU는 Intel(R) HD Graphics를 사용하며 기본 688MHz에서 최대 854MHz의 속도를낼 수 있도록 설계되었습니다.




Test Report
Power Usage
TDP
10W
Maximum Power Usage
18.3W
OS Standby Power
12.4W
Geek Bench Test
(Ver 5.4.6)
Single-Core
191
Multi-Core
546



위의 표는 메인보드를 직접 테스트를 해본 결과입니다.

기본적으로 TDP는 10W 수준으로 낮은 편이며,

부팅 할 때, 벤치마크 테스트를 할 때 등 여러 환경에서 측정을 해봤을때 보여준 최대 사용 전력은 18.3W,

OS 대기 상태에서의 전력 사용량은 12.4W 였습니다.

Geek Bench Test (Ver 5.4.6)의 결과는 싱글코어 점수 191점, 멀티코어 점수 546점으로 측정되었습니다.

지금까지 JZO-J1900-C6 모델에 대해 알아봤습니다.

긴 글을 읽어주셔서 감사합니다. 모두 좋은 하루 되시길 바랍니다!
