레이드랙 (RAID1) - 복제모드 사용방법

안녕하세요.

레이드랙 제품 링크는 아래 게시글 확인해주세요~

https://industrial-computer.tistory.com/134

내부 인클로저 하드드라이브 케이스 "HDDRACK 2.5 Dual bay RAID JOIM"

저희 레이드랙 RAID1 - 미러링 모드 사용방법에 대해 설명드리려고 합니다.

• 우선 제품 세팅에 앞서,  2.5" SSD 동일한 용량으로 2개를 준비해주셔야 합니다.

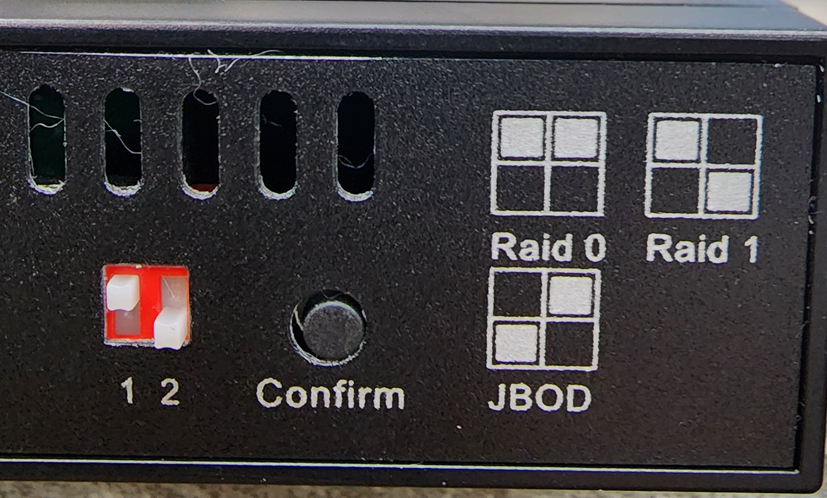

• 2개의 동일한 SSD를 RAID에 넣고, 꼭!!!!!! 부팅후에 후면에 RAID1로 설정하고 Confirm버튼 3~5초 눌러주세요.

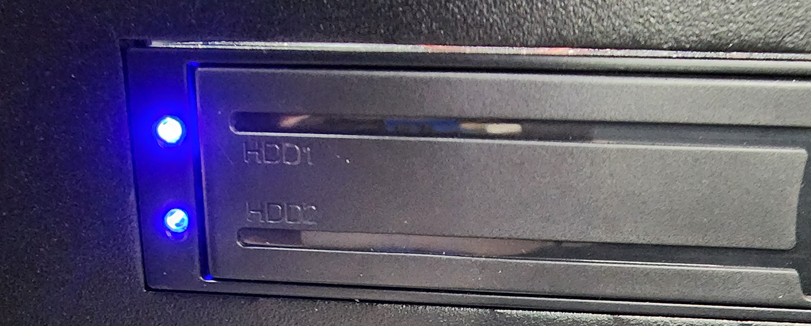

• 그러면 전면에 파란불 2개가 깜빡!깜빡! 인식을 합니다.

두개의 하드가 위 사진처럼 인식이 되어야 RAID1 기능이 정상 작동합니다.

• 이제 기본 세팅은 완료되었습니다.
• 다음으로는 WINDOW 를 설치해주면 됩니다.
• 일반 OS 설치하듯이 USB를 연결해서 새로 설치해 주시면 됩니다. (주의, 하드 복제해서 넣으면 작동하지 않습니다.)

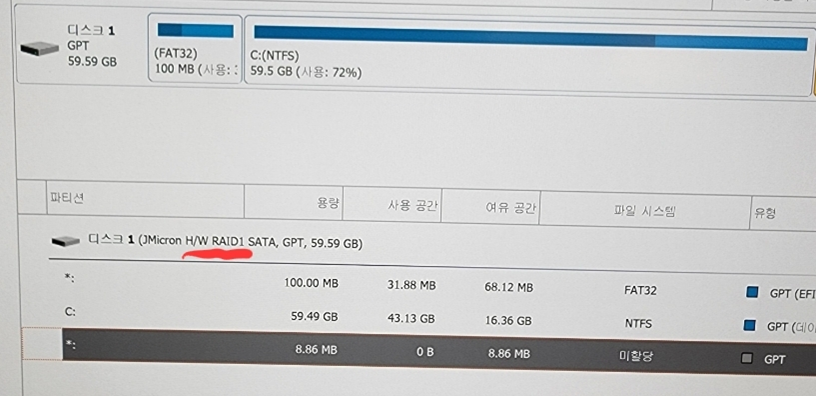

OS를 설치 후 부팅이 완료돼셨다면, 바이오스에서 부팅메뉴나 윈도우상 파티션을 보시면 아래의 사진과 같이

RAID1 이라고 표기되는 것을 확인하실 수 있습니다.

빨간 밑줄 처럼 RAID1 로 인식이 됩니다.

추후 저희가 바탕화면에 폴더를 임의로 생성하여, 테스트 진행해보았습니다.

1번 SSD가 손상되었다는 상황을 가정하여, 2번 SSD로 부팅해보니, 생성되었던 폴더들이 그대로 복제 되어 있는것을 확인하였습니다.



이상입니다.
