작지만 강하다 3.5인치 J4125 산업용 보드 "JYT-350-J4125-C6"

안녕하세요 여러분~

오늘은 산업 현장에서 극한의 가성비로 많은 사랑을 받고있는 J4125 보드를 소개해드리겠습니다.

저번에는 ITX 사이즈의 J4125보드를 소개해드렸었는데요,

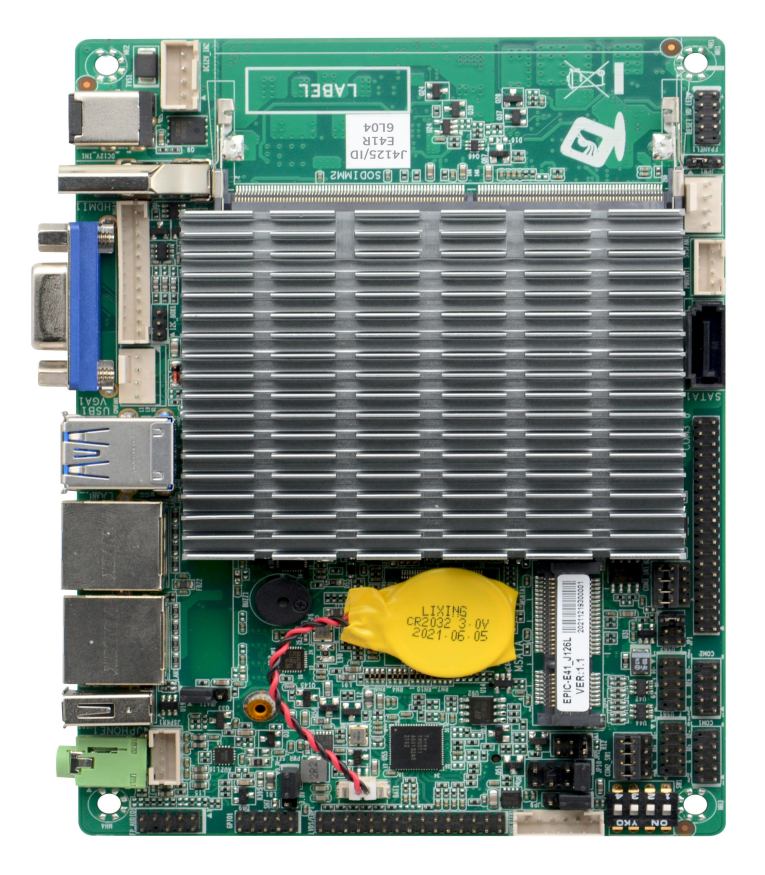

이번에 가져온 보드는 3.5인치 사이즈의 작은 보드 "JYT-350-J4125-C6"랍니다~

​



​

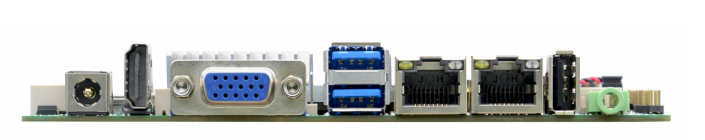

후면 I/O는 DC12V, HDMI, VGA, USB3.0*2 LAN*2, USB2.0*1, Line-out으로 구성되어있습니다.

​

​



​



Specification
CPU		Intel Celeron® J4125 Processor(2.0G~2.7G)
RAM		1 x SO-DIMM DDR4 2133/2400MHz Max8GB
Display		VGA、HDMILVDS
		Muilt Display VGA+HDMI/LVDS
		Intel UHD Graphics 600
Ethernet		Onboard 1xRealtek RTL8111 1000M
		(Options: 2xLAN、Gigabit LAN）
BIOS		64Mb Flash ROM
Audio		ALC662 Line-out, MIC
		4Ω 3W horn recommended for power amplifier
Storage		1 x MSATA
		1* 7pin SATA3.0 6Gbps
Rear Panel I/O		1 x DC（φ5.5&2.5mm DC Jack）
		1 x HDMI , 1 x VGA
		2 x USB3.0
		1 x CMOS
		2 x LAN
I/O Headers		1 x LVDS
		if you want to use it, we need to update the BIOS firmware)
		1 x VGA_H PIN
		4 x USB2.0 (2.0MM)
		1 x VGA_H PIN
		2 x COM232 PIN (Support 2xRS485, COM2 and COM3 support ）
		1 x COM_CON PIN（4 x COM232）
		1 x LVDS PIN
Power		DC/4PIN DC12V Power Supply

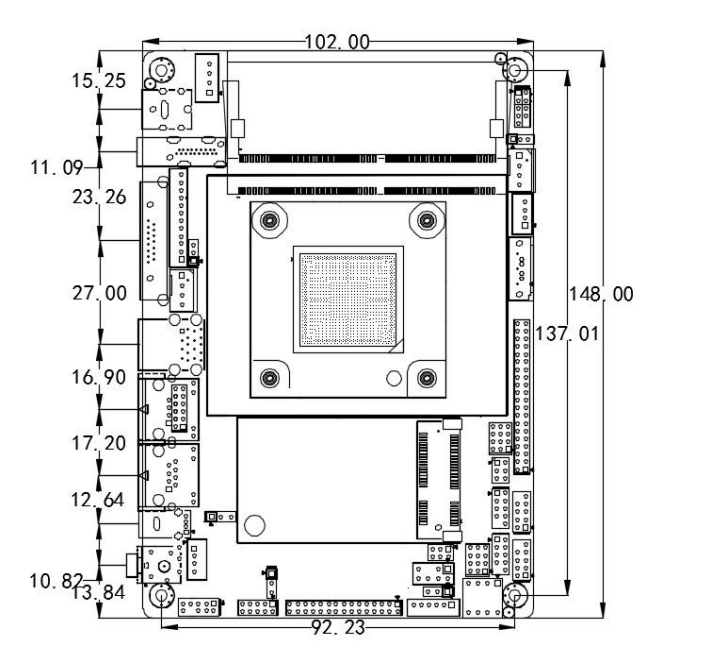

Mechanical&Environmental		102mm x 148mm 3.5Inch (LxW)
		Operating:0~60℃; Storage: -20~70℃
OS		Linux, Windows 10, Windows 11

​

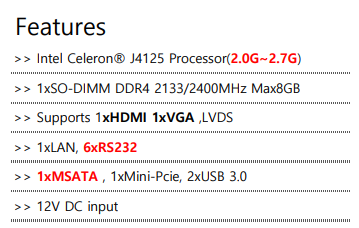

"JYT-350-J4125-C6" 제품은 Intel Celeron(R) J4125프로세서를 사용하며

2코어 4스레드로 2.0Ghz~2.7Ghz의 속도를 낼 수 있습니다.

GPU는 Intel(R) UHD Graphics 600을 사용하며 기본 250MHz 최대 750MHz의 속도를 낼 수 있습니다.

메모리는 SO-DIMM DDR4 2133/2400MHz Max8GB를 지원하는 슬롯 1개가 있으며,

저장장치는 MSATA를 지원하는 슬롯 1개와 7pin SATA3.0 6Gbps를 지원합니다.

​



Test Report
Power Usage	TDP	10W
	Maximum Power Used	15.2W
	OS Standby Power	10W
3DMark Test (Fire Strike 1.1)	Total Score	418
	Graphic Score	462
	Physics score	3055
	Combined Score	139
Geek Bench Test (Ver 5.4.6)	Single-Core	436
	Multi-Core	1349

위의 표는 제품을 직접 테스트한 결과입니다.

TDP는 10W로 낮은 수준이며, 테스트 도중 사용된 최대 전력은 15.2W로 측정되었습니다.

OS 대기 상태에서의 전력 사용량은 10W로 측정되었습니다.

3D마크 테스트와 Geek Bench 테스트는 위와 같이 측정되었습니다.

​



​

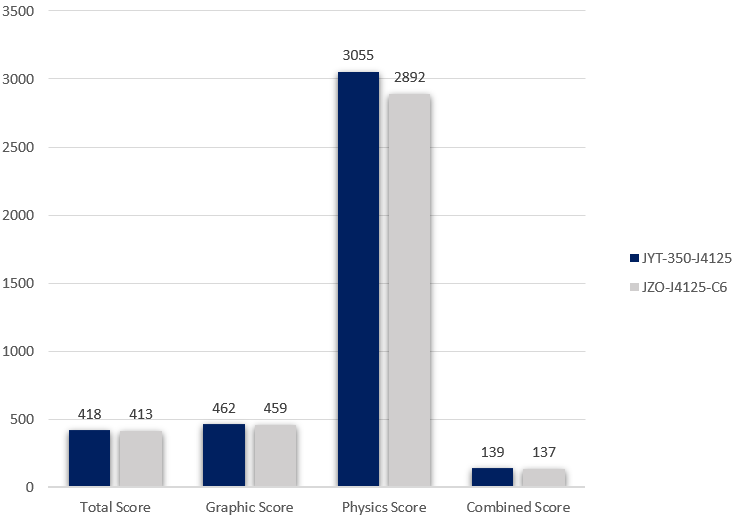

위의 그래프는 사이즈가 다른 두 개의 J4125 보드의 성능을 비교한 그래프입니다.

비교대상인 "JZO-J4125-C6" 보드는 ITX 사이즈의 보드입니다.

(https://industrial-computer.tistory.com/121)

가성비의 끝판왕 산업용 보드 "JZO-J4125-C6"

​

3.5인치 보드의 성능이 ITX 사이즈 보드에 비해 전혀 뒤쳐지지 않고

오히려 미세하게 점수가 높게 나온 점이 인상적입니다.

​

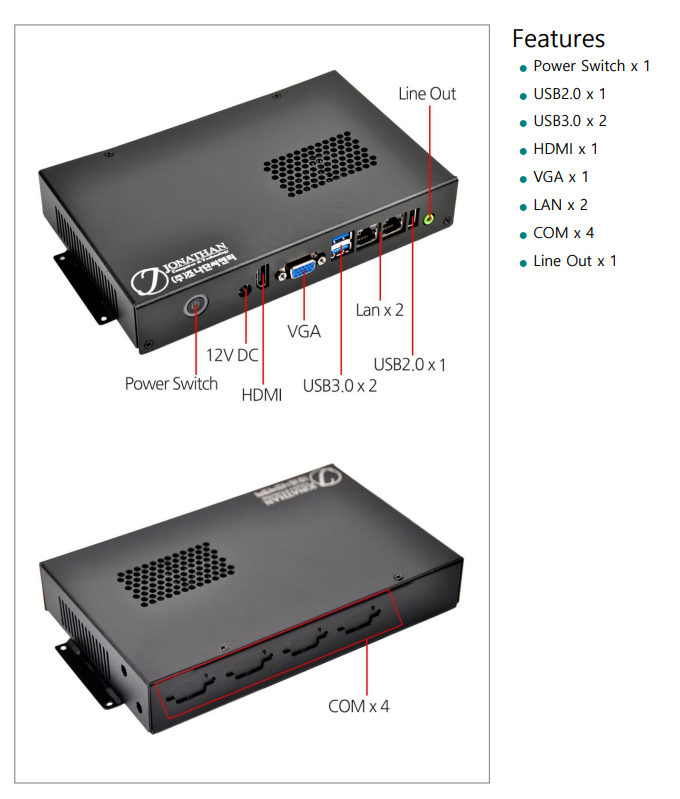

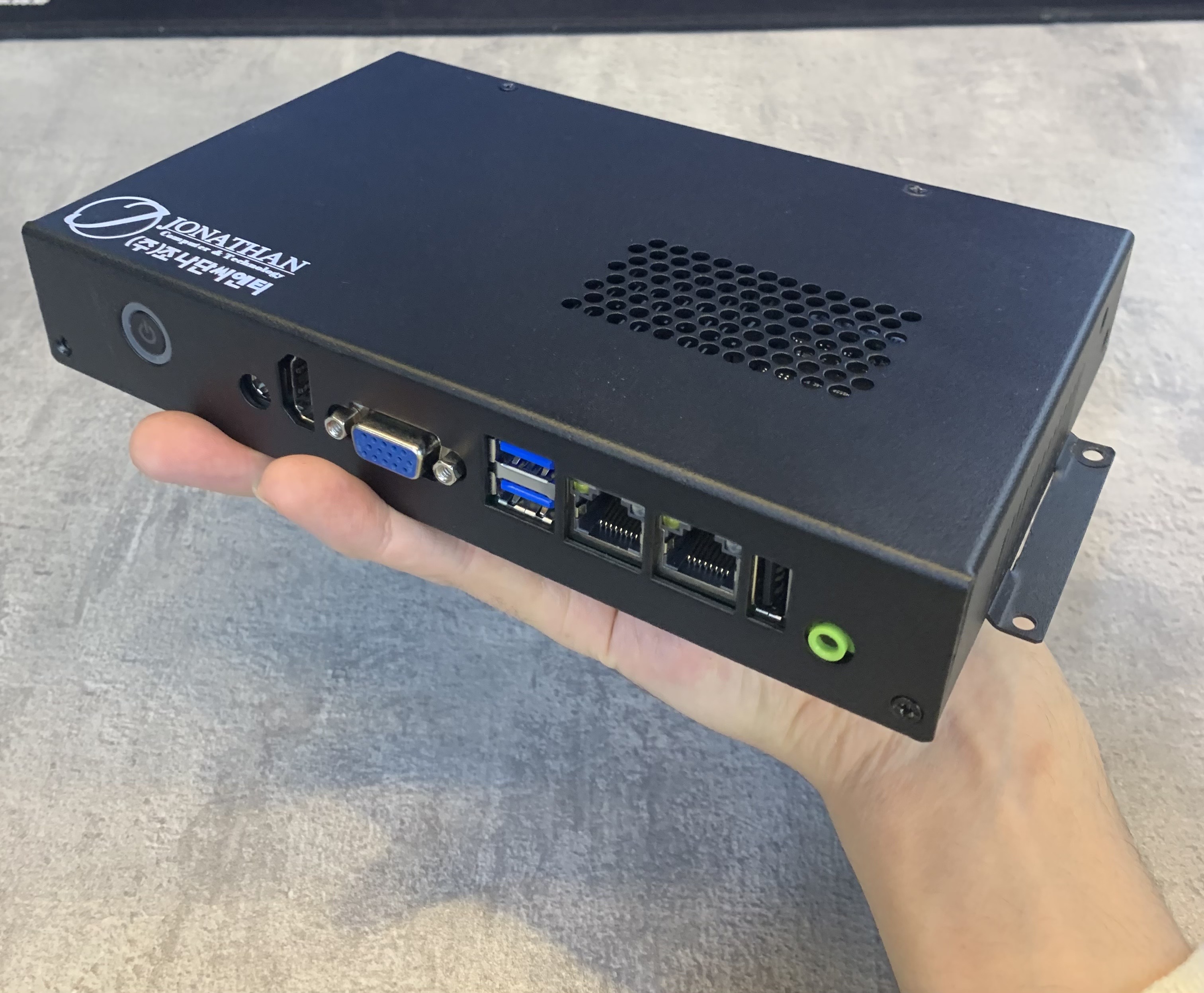

3.5인치 J4125보드를 사용해 제작한 박스PC "JCT-USL-JYT350C4U3"



해당 보드를 사용하면 위와 같은 가볍고 작은 PC를 제작해

벽면이나 책상 아래, 협소한 공간에도 어려움 없이 설치할 수 있습니다.

​

이렇게 해서 지금까지 3.5인치 J4125 보드 "JYT-350-J4125-C6"에 대해 알아봤습니다.

긴 글을 읽어주셔서 감사합니다.

추운 날 감기 조심하시고 오늘도 좋은 하루 되시길 바랍니다~
