안녕하세요.
오늘 소개시켜 드릴 제품은 23.8인치 안내용 , 대기용 , 키오스크 장착용 패널PC 입니다.
현재 만들어 진 제품은 식당, 병원, 관공서 등 안내 멘트나 순번대기 , 제품 홍보 영상 등 여러 가지 용도로 사용가능합니다.
사양은 Celeron급~i3,i5,i7 8세대,10세대,11세대.. 추후 12세대까지... 여러 사양으로 적용 가능합니다.

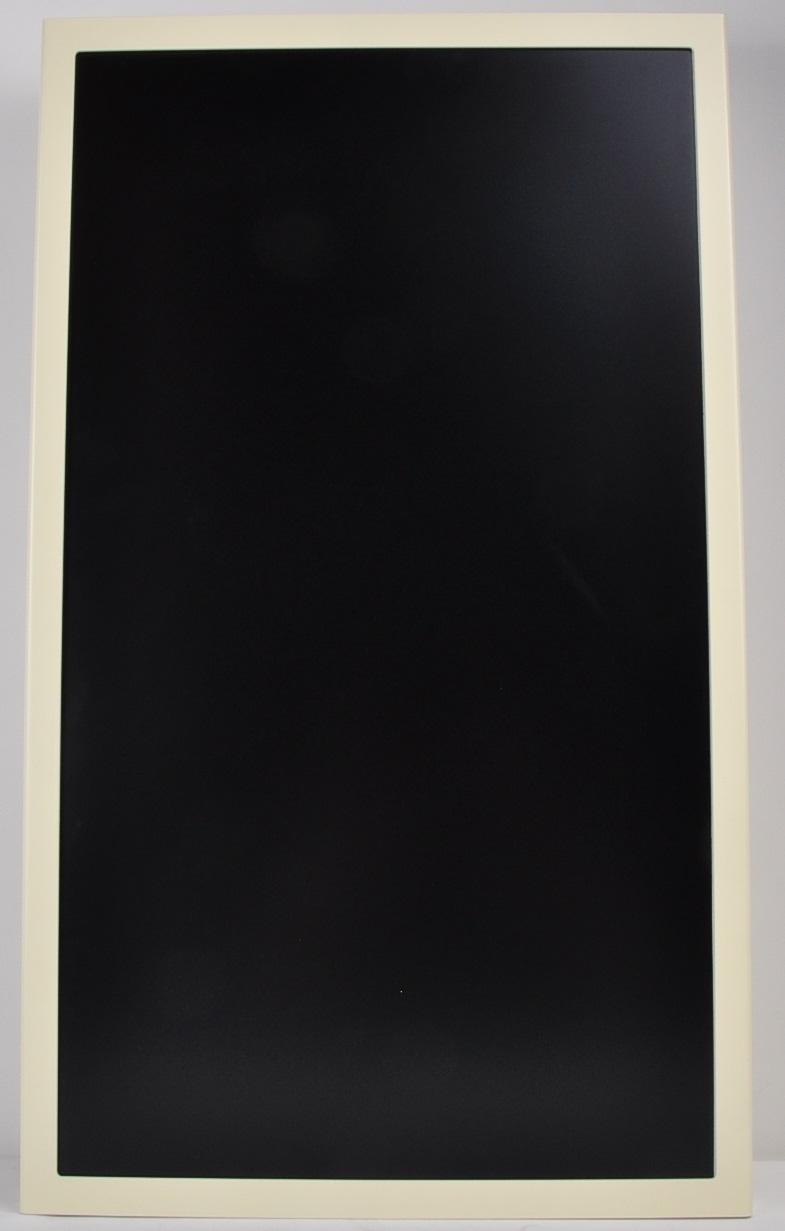

색상도 깔끔하고 깨끗한 밝은 아이보리 색상으로 디자인 하였습니다.

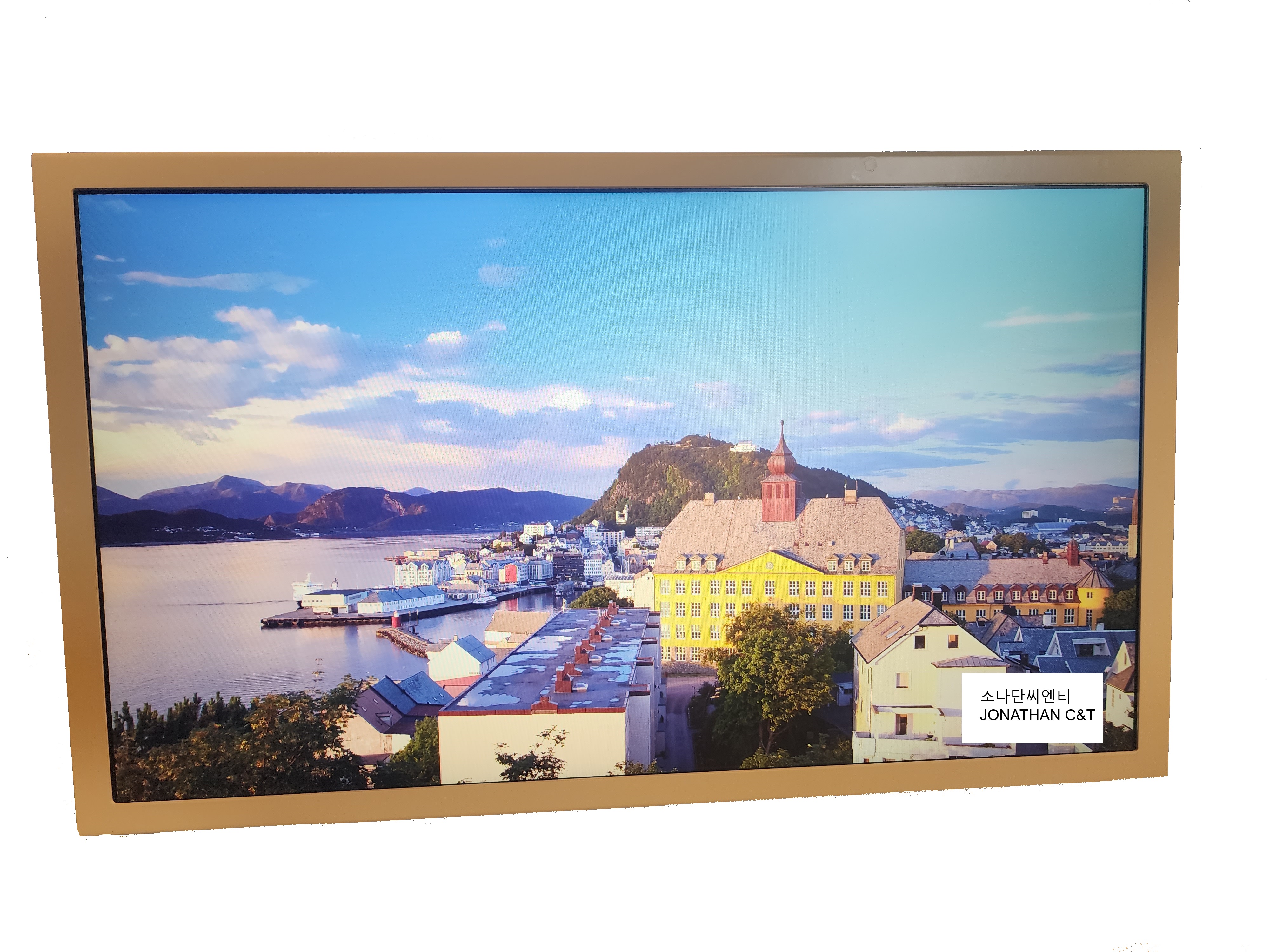

제품 정면에 영상을 띄워 반복 , 무한재생 플레이하는 모습입니다.
23.8인치라 눈도 시원하고, 두께도 얇아서 개인적인 생각으로는 가정용 동영상 액자, 플레이어로 사용해도 무방할 만큼 좋은 제품입니다.. (후면에 베사홀이 있어, 벽 등 여러 고정물에 장착 가능합니다.)

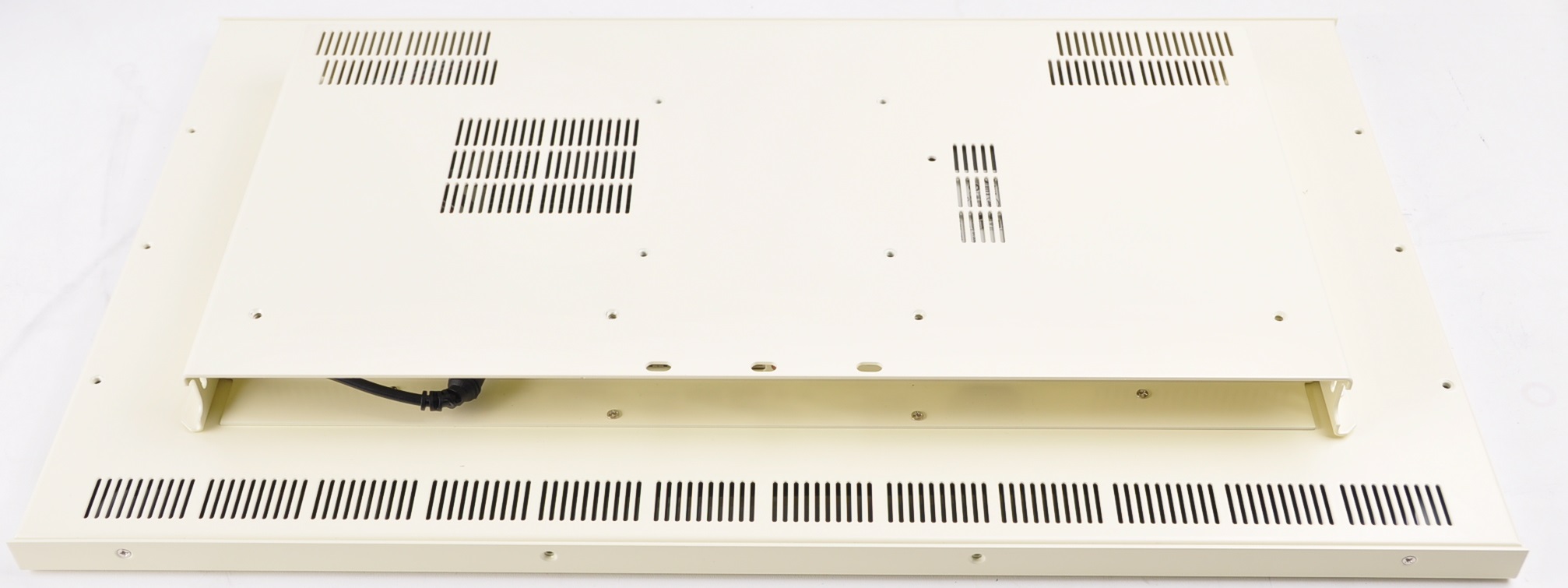

제품 후면 입니다.
최대한 얇게 배치를 위해, 산업용 보드 및 산업용 제품들을 사용하였습니다.
후면 케이블이 나오는 것이 보기 좋지 않아, 케이블 부분 만큼 ㄷ자 형태로 설계하여 깔끔하게 제작하였습니다.

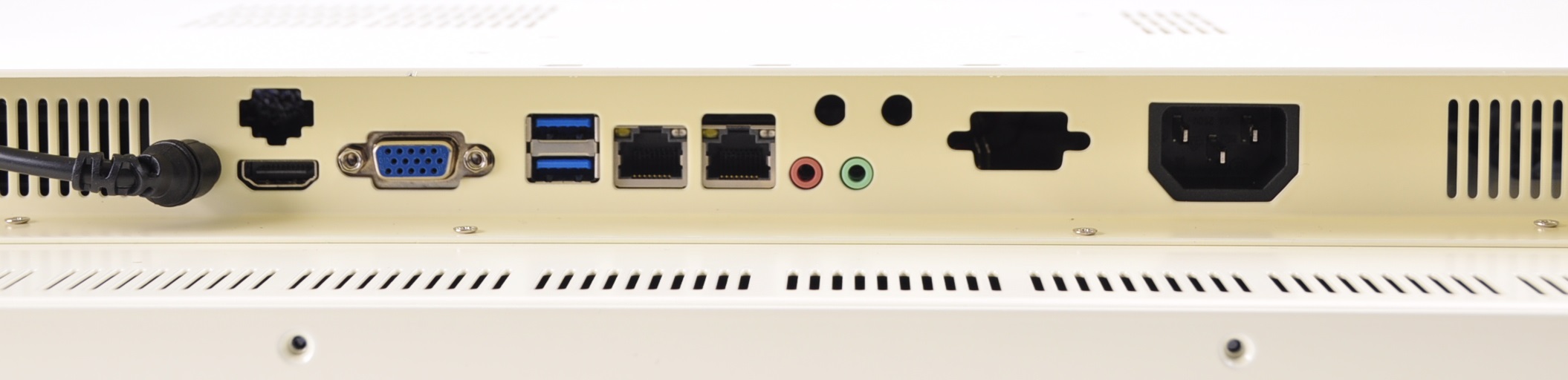

후면 I/O 부품 입니다. (PC 케이블 단자부분)
12V 아답타를 내장하여 전원을 사용하며, 후면 I/O는 보드 및 요구사항에 맞게 변경이 가능합니다.
(시리얼 포트 또한 가능합니다.)
내부 배치 모습입니다.
좌측으로 전원 스위치 , USB를 배치하여, AS 및 제품 동작을 편리하게 제작하였습니다.
스피커를 장착하여 사운드 출력도 가능합니다.

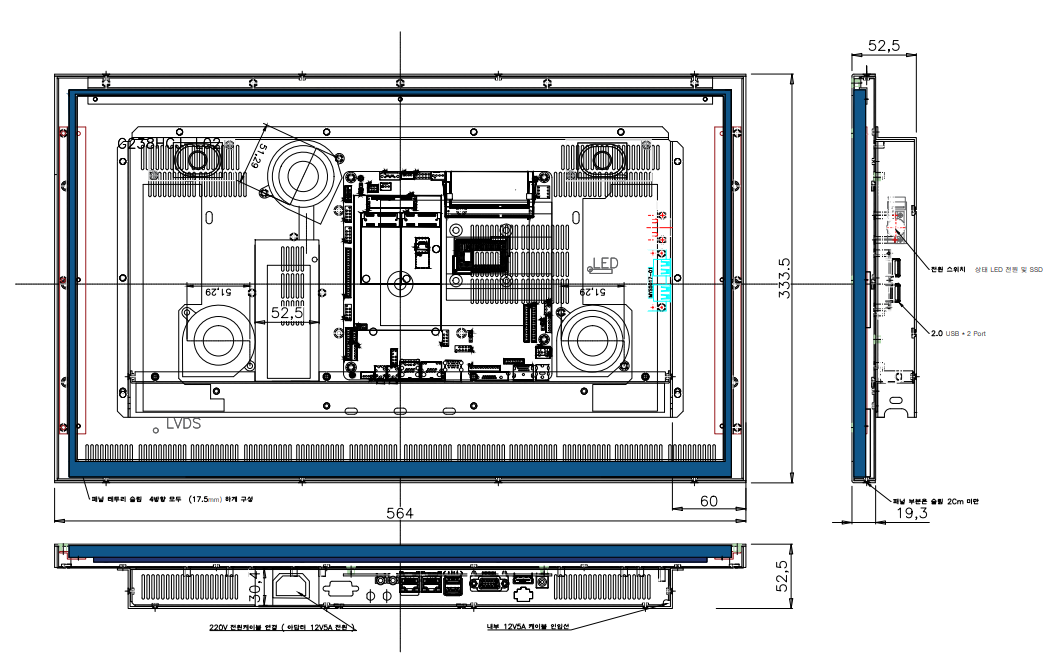

제품 사이즈 및 도면 입니다.
가로 564 , 세로 333.5 , 높이 52.5 입니다.
발열로 인한 보드의 손상을 고려하여, 열이 많이나는 부분에 쿨러를 장착하였습니다.
소음적인 문제를 해결하기 위해, 산업용 M보드를 사용하였습니다.
추가적인 문의사항이나 제품 문의는 아래 카카오톡 플러스로 연락주시면 감사하겠습니다.
https://pf.kakao.com/_sSved/chat
조나단씨엔티 산업용컴퓨터
제품문의 지원 (주)조나단씨엔티 @특수 컴퓨터 설계 / 산업용 특수 컴퓨터 수입 및 설계 제조
pf.kakao.com
