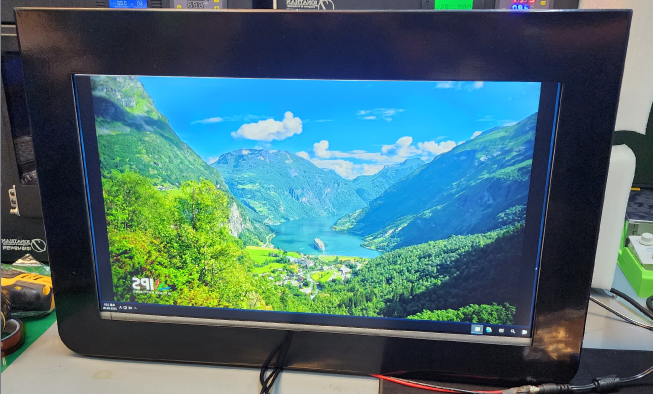

현재 샘플 나온 21.5인치 제품입니다. (패널부 하단부분 보이는 부분은 수정예정입니다.)

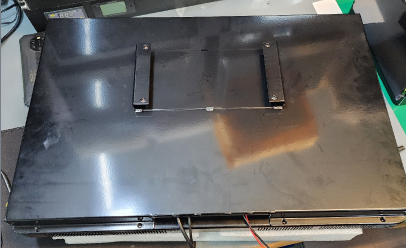

후면 모습입니다. 기둥에 걸수 있게 브라켓 용접하였습니다.

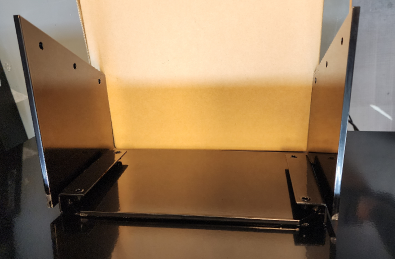

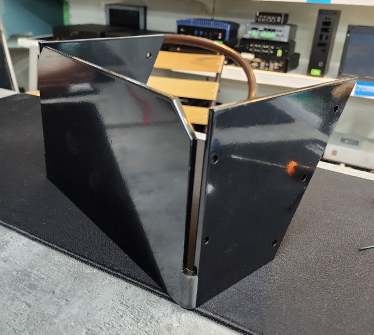

기둥 부분 브라켓은 아래 사진입니다.

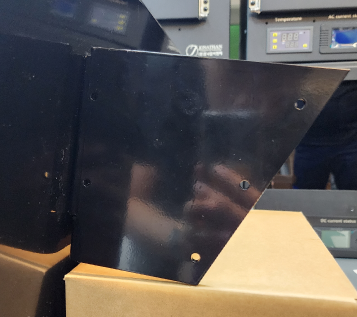

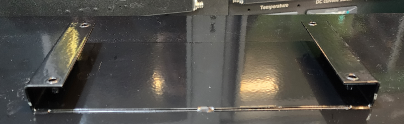

기둥에 체결되는 브라켓이며, 찢어져있는 부분에 제품을 장착하여 , 사이드에 나사를 체결, 고정합니다.
기둥 브라켓의 경우 - 직접 기둥과 색상 맞추셔서 생산 하시면 됩니다.

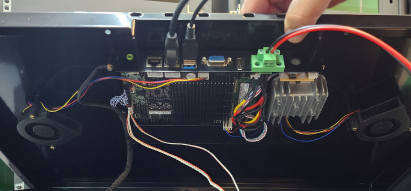

제품 내부입니다.
양쪽에 PWM 기능이 탑재 된 블로어 쿨러를 이용하여, 평상시에는 조용히 작동하다가,
열이 많이 발생하면 쿨러가 세게 작동하여 보드를 열로부터 보호합니다.

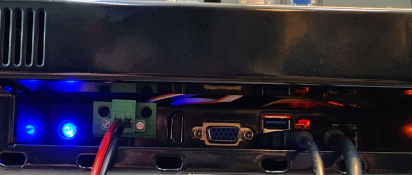

추가로 전원은 터미널블럭을 장착(빨간부분 + , 검정부분 - )하여 12V 연결이 가능합니다.
내부로 이물질 및 비,눈 유입 방지를 위해 보드를 안쪽으로 배치하여 보호하였습니다.
제품을 기둥에 고정하시고 , 벽걸이브라켓과 기둥의 홀 위치 조정하여 각도 조절하시면 됩니다.
현재 발열테스트, 방수테스트 진행중이며, 3T,5T 강화유리 도착 시 추가 테스트 진행예정입니다.
